| Номер в госреестре | 81055-21 |
| Наименование СИ | Виброустановка поверочная |
| Обозначение типа СИ | 4808- LV |
| Изготовитель | Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Новосибирской области" (ФБУ "Новосибирский ЦСМ"), г. Новосибирск, ул. Революции, д. 36 |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброустановка поверочная 4808-LV (далее - виброустановка) предназначена для воспроизведения и измерения параметров вибрации (виброускорение, виброскорость, виброперемещение) при проведении поверки и калибровки виброметров, вибропреобразователей и других средств измерений параметров вибрации.
Принцип действия виброустановки основан на воспроизведении вибростендом синусоидальной вибрации и измерения параметров воспроизводимой вибрации при помощи встроенных эталонных вибропреобразователей. Виброустановка состоит из:
- вибростенда с постоянным магнитным полем 4808 (фирма «Брюль и Къер», Дания), усилителя мощности модели 2719 (фирма «Bruel & Kjaer», Дания), генератора сигналов специальной формы GFG-3015 (Фирма «Good Will Instrument Co., Ltd.», Тайвань);
- преобразователя пьезоэлектрического 8305 (фирма «Bruel & Kjaer», Дания), акселерометра пьезоэлектрического модели 356В11 (фирма «PCB Piezotronics, Inc.», США) усилителя измерительного 2525 (фирма «Bruel & Kjaer», Дания), мультиметра 34401A (фирма «Agilent Technologies», Малайзия).

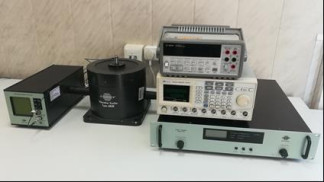

Конструктивно вибростенд состоит из корпуса с установленным в нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует переменный ток, поступающий с усилителя мощности. На усилитель мощности переменный сигнал подается с выхода генератора. Вибростенд преобразует энергию электрического сигнала от усилителя мощности в энергию механических колебаний вибростола. Параметры вибрации определяются с помощью эталонных виброметров, вибропреобразователи которых установлены на вибростол виброустановки. Общий вид виброустановки поверочной 4808-LV представлен на рисунке 1.
Пломбирование виброустановки поверочной 4808-LV не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики виброустановки поверочной 4808-LV
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон частот воспроизведения (измерения) параметров вибрации (виброускорение, виброскорость, виброперемещение), Гц | от 5 до 20000 |
| Диапазон воспроизведения (измерения) среднеквадратического значения виброускорения, м/с2 | от 0,05 до 500 |
| Диапазон воспроизведения (измерения) среднеквадратического значения виброскорости, мм/с | от 0,05 до 1000 |
| Диапазон воспроизведения (измерения) размаха виброперемещения, мм | от 1,410-4 до 12 |
| Коэффициент гармоник виброускорения в диапазоне частот, %, не более: от 5 до 20 Гц включ. св. 20 до 20000 Гц включ. | 10 5 |
| Относительный коэффициент поперечного движения вибростола виброустановки в диапазоне частот, %, не более: от 5 до 800 Гц включ. св. 800 до 10000 Гц включ. св. 10000 до 20000 Гц включ. | 7 10 30 |
| Пределы допускаемой основной погрешности воспроизведения (измерения) параметров вибрации при доверительной вероятности 0,95 в диапазоне частот от 5 до 4400 Гц включ. (с преобразователем пьезоэлектрическим 8305), % | ± 5,0 |
| Пределы допускаемой основной погрешности воспроизведения (измерения) параметров вибрации при доверительной вероятности 0,95 в диапазоне частот св. 4400 до 20000 Гц включ. (с эталонным акселерометром пьезоэлектрическим модели 356В11), % | ± 5,0 |
| Пределы допускаемой основной погрешности воспроизведения (измерения) параметров вибрации при доверительной вероятности 0,95 на базовой частоте 160 Гц, % | ± 0,8 |
| 1 | 2 |
| Уровень собственных шумов в рабочей полосе частот при воспроизведении виброускорения (СКЗ), м/с2, не более | 0,01 |
| Дополнительная относительная погрешность, вызванная нестабильностью работы виброустановки за время непрерывной работы, %, не более | ± 0,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная нагрузочная масса, кг, не более | 2,0 |
| Напряжение питающей сети, В | 220 ± 22 |
| Частота питающей сети, Гц | 50 ± 0,5 |
| Время непрерывной работы, ч | 8 |
| Время готовности к работе после включения электропитания, мин, не более | 5 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - генератор сигналов специальной формы GFG-3015 | 346x290x142 |
| - усилитель мощности 2719 | 483x350x88 |
| - вибростенд с постоянным магнитным полем 4808 | диаметр 215x200 |
| - преобразователь пьезоэлектрический 8305 | диаметр 15,5x29,3 |
| - усилитель измерительный 2525 | 320x139,5x132,5 |
| - мультиметр 34401А | 374x255x104 |
| - акселерометр пьезоэлектрический модели 356В11 | 10,2x10,2x10,2 |
| Масса, кг, не более: - генератор сигналов специальной формы GFG-3015 | 5,0 |
| - усилитель мощности 2719 | 14,0 |
| - вибростенд с постоянным магнитным полем 4808 | 35,0 |
| - преобразователь пьезоэлектрический 8305 | 0,04 |
| - усилитель измерительный 2525 | 3,6 |
| - мультиметр 34401А | 3,6 |
| - акселерометр пьезоэлектрический модели 356В11 | 0,004 |
наносится на титульный лист руководства по эксплуатации и паспорта методом печати или наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во, экз. |
| 1 | 2 | 3 |
| Виброустановка поверочная 4808-LV в составе: | 2582749 | 1 |
| Генератор сигналов специальной формы GFG-3015 | EF831885 | 1 |
| Усилитель мощности 2719 | B2719E02A04K0307 | 1 |
| Вибростенд с постоянным магнитным полем 4808 | 2582749 | 1 |
| 1 | 2 | 3 |
| Преобразователь пьезоэлектрический 8305 | 2619711 | 1 |
| Акселерометр пьезоэлектрический модели 356В11 | 285554 | 1 |
| Усилитель измерительный 2525 | 2628926 | 1 |
| Мультиметр 34401А | MY45030103 | 1 |
| Руководство по эксплуатации | ЛТДВ.402152.004 РЭ | 1 |
| Паспорт | ЛТДВ.402152.004 ПС | 1 |
| Методика поверки | ЛТДВ.402152.004 МП | 1 |
приведены в эксплуатационном документе.
ГОСТ 16063-21-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения.
Виброустановка поверочная 4808-LV. Руководство по эксплуатации ЛТДВ.402152.004 РЭ.
Виброустановка поверочная 4808-LV. Паспорт ЛТДВ.402152.004 ПС.
