| Номер в госреестре | 81057-21 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | 7.33 |
| Изготовитель | ?ма "Dittmer Temperaturfühler GmbH & Co. KG", Германия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления 7.33 (далее - ТС) предназначены для измерений температуры жидких, сжиженных и газообразных сред.
Принцип действия ТС основан на изменении электрического сопротивления платинового чувствительного элемента в зависимости от температуры измеряемой среды.

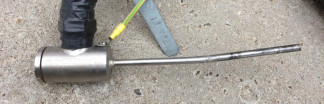

ТС состоят из измерительной вставки с одним проволочным платиновым чувствительным преобразователем, соединительной головки и удлинителя.
ТС имеют трехпроводную схему соединения внутренних проводов с чувствительным элементом.
Пломбирование ТС не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики ТС
| Наименование характеристики | Значение |
| Тип номинальной статической характеристики | Pt 100 (а = 0,00385 °С-1) |
| Диапазон измерений температуры, °С | от -20 до +95 |
| Пределы допускаемого отклонения от номинальной статической характеристики, °С | ±(0,3+0,005|t|), класс допуска В |
| Примечание - Принято следующее обозначение - t - значение измеряемой температуры, °С. | |
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции при температуре от 15 до 35 °С и относительной влажности воздуха от 30 до 80 % (при напряжении постоянного тока 100 В), МОм, не менее | 100 |
| Электрическое сопротивление изоляции при температуре 95 °С (при напряжении постоянного тока от 10 до 50 В), МОм, не менее | 20 |
| Минимальная глубина погружения, мм | 60 |
| Габаритные размеры, мм, не более: - длина измерительной вставки - диаметр монтажной части измерительной вставки | 150 5 |
| Масса (без головки и защитной гильзы), кг, не более | 0,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -20 до +60 до 95 при +35 °С, без конденсации влаги от 84,0 до 106,7 |
наносится на титульный лист паспорта типографическим способом. Комплектность средства измерений
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления, заводские № 8723TE00611, 8723TE00612 | 7.33 | 1 шт. |
| Паспорт | - | 1 экз. |
отсутствуют.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
