| Номер в госреестре | 81062-21 |
| Наименование СИ | Уровнемеры магнитные "A FLOW" |
| Обозначение типа СИ | серии L-M, L-SN |
| Изготовитель | Общество с Ограниченной Ответственностью "Мониторинг Вентиль и Фитинг" (ООО "МВиФ"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 05.03.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры магнитные «A FLOW» серии L-М, L-SN, предназначены для непрерывного измерения уровня большинства промышленных жидкостей.
Работа уровнемеров основана на принципе измерений уровня рабочей среды в резервуарах или технологических аппаратах с помощью поплавка со встроенным магнитом, который перемещается по направляющей трубке (измерительной камере) соответственно изменению уровня рабочей среды.
Уровнемеры состоят из первичного измерительного преобразователя (далее - 1111) поплавкового типа и вторичного измерительного преобразователя (далее - ВП) - для вывода измерительной информации на устройство индикации и формирования интерфейсных сигналов.
ПП состоит из измерительной камеры и поплавка, который бесконтактно, за счёт магнитной связи, передает изменения уровня на ВП, для чего он снабжен специальным магнитом. Измерительная камера ПП возможна в исполнении из следующих материалов:
- поливинилхлорид (далее - ПВХ) или полиэтилен;
- поливинилиденфторид (далее - ПВДФ);
- нержавеющая сталь.
ВП может представлять собой, в зависимости от модификации уровнемера:
- отсчетную шкалу в виде линейки, установленной вдоль измерительной камеры;
- предельный переключатель в виде герконового реле или электрического микропереключателя, устанавливаемого в любой точке в пределах диапазона измерений;
- потенциометрический датчик в виде электронной схемы, составленной из коммутируемой группы резисторов и группы герконов, располагаемых по высоте измерительной камеры.
ВП обеспечивают:
- визуализацию результатов измерений;
- передачу результатов измерений на внешние устройства посредством унифицированных выходных токовых сигналов;
- формирование сигнального признака, связанного с определяемым пользователем событием, типа «сухой контакт».
Визуализация процесса измерений осуществляется магнитной связью, под действием которой, в зависимости от исполнения, или смещается магнитный указатель (визир), или поворачиваются магнитные индикаторные флажки.
Конструкция уровнемеров предусматривает байпасное подключение к процессу, или вертикальное расположение на резервуаре с помощью фланцевых или резьбовых соединений.
Уровнемеры магнитные «A FLOW» серии L-М выпускаются в следующих модификациях:
L-М - модификация с байпасным соединением с отсчетной шкалой;
L-MS - модификация с байпасным соединением с предельным переключателем;
L-MT - модификация с байпасным соединением с потенциометрическим датчиком;
L-MJ - модификация с байпасным соединением с отсчетной шкалой с обогревающей рубашкой;
L-MP - модификация с вертикальным резьбовым соединением с типом ВП определяемым при заказе;
L-MB - модификация с вертикальным фланцевым соединением с типом ВП определяемым при заказе.
Уровнемеры магнитные «A FLOW» серии L-SN выпускаются в следующих модификациях:
L-SN - модификация с вертикальным резьбовым соединением с отсчетной шкалой;
L-SNS - модификация с вертикальным резьбовым соединением с предельным переключателем;
L-SNT - модификация с вертикальным резьбовым соединением с потенциометрическим датчиком.

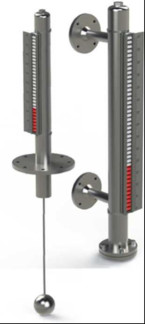

Общий вид уровнемеров магнитных «A FLOW» серии L-М, L-SN представлен на рисунке 1.
Схема пломбировки корпуса предельного переключателя или потенциометрического датчика (при наличии) уровнемера магнитного «A FLOW» серии L-М, L-SN от несанкционированного доступа представлена на рисунке 2.
серия L-М серия L-SN
Рисунок 1 - Общий вид уровнемеров магнитных «A FLOW» серии L-М, L-SN.
отсутствует
Таблица 1 - Метрологические характеристики уровнемеров магнитных «A FLOW» серии L-М, L-SN
| Наименование характеристики | Значение |
| Диапазон измерений уровня жидкости, мм | от 0 до H* |
| Цена деления с магнитным указателем по отсчётной шкале, мм | 10 |
| Разрешающая способность с потенциометрическим датчиком, мм | 1 |
| Пределы допускаемой абсолютной погрешности измерений уровня жидкости по отсчётной шкале, мм | ±16 |
| Пределы допускаемой абсолютной погрешности измерений уровня жидкости с потенциометрическим датчиком, мм | ±8 |
| Пределы допускаемой абсолютной погрешности измерений уровня жидкости с предельным переключателем, мм | ±6 |
| * где H - верхний предел измерений уровнемера, не превышающий 5500 мм для серии L-M и 2000 мм для серии L-SN, определяемый при производстве уровнемера в соответствии с заказом. | |
| Наименование характеристики | Значение | ||||||||
| серия L-M | серия L-SN | ||||||||
| L-M | L-MS | L-MT L-MJ | L-MP | L-MB | L-SN | L-SNS | L-SNT | ||
| Тип соединения | Байпас, DN15- DN80 | Вертикальное резьбовое, G1” | Вертикаль ное фланцевое , DN50, DN65 | Вертикальное резьбовое, DN15, DN20, DN25 | |||||
| Тип вторичного преобразователя | Отсчетная шкала | Предель ный переклю чатель | Потен-циомет-рически й датчик | Отсчетная шкала | Отсчетная шкала/ Предельный переключатель/ Потен-циометрическ ий датчик | Предельн ый переключа тель/ Потенцио метрическ ий датчик | Отсчетная шкала | Предель ный переклю чатель | Потен- циомет рическ ий датчик |
| Условия эксплуатации: - температура окружающей среды, °С* - атмосферное давление, кПа | от -20 до +70 от 96 до 104 | от -5 до +70 от 96 до 104 | от -50 до +70 от 96 до 104 | от -5 до +70 от 96 до 104 | от -20 до +70 от 96 до 104 | от -5 до +70 от 96 до 104 | |||
| Температура измеряемой среды, °С для исполнения измерительной камеры из: - ПВХ и полиэтилена - ПВДФ - нержавеющей стали | от 0 до +50 от -30 до +100 от -20 до +350 | от 0 до +50 от -30 до +100 от -50 до +350 | от 0 до +50 от -30 до +100 от -20 до +350 | от -20 до +150 | |||||
| Давление измеряемой среды, МПа, не более** | 5 | 1 | |||||||
| Плотность измеряемой среды, кг/м3: - при температуре измеряемой среды не более 250°С - при температуре измеряемой среды свыше 250°С | от 500 до 2900 от 800 до 2900 | ||||||||
| Диаметр измерительной камеры, мм | от 50 до 60 | ||||||||
| Наименование характеристики | Значение | ||
| серия L-M | серия L-SN | ||
| L-M L-MS L-MT L-MJ | L-MP L-MB | L-SN L-SNS L-SNT | |
| Напряжение питания постоянного тока вторичного измерительного преобразователя, В | 20 ±10 | ||
| Потребляемая мощность, Вт не более | 10 | ||
| Г абаритные размеры, мм, не более - высота - ширина - длина | 6000 200 200 | 6000 240 240 | 2500 150 100 |
| Масса, кг, не более | 50 | 70 | 30 |
| Средний срок службы, лет, не менее | 12 | ||
| *- конкретные значения указаны в паспорте уровнемера ** - для исполнения измерительной камеры из нержавеющей стали | |||
наносится на корпус вторичного преобразователя уровнемера методом наклейки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 3-Комплектность уровнемеров магнитных «A FLOW» серии L-М, L-SN
| Наименование | Обозначение | Количество |
| Уровнемер магнитный | «A FLOW» серии L-М, L-SN | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 1072-7-2019 | 1 экз. |
приведены в разделе 3 «Порядок работы» документа «Уровнемеры магнитные «A FLOW» серии L-M, L-SN. Руководство по эксплуатации»
Приказ Росстандарта от 30 декабря 2019 года № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов
ТР ТС 032/2013 Технический регламент Таможенного союза «О безопасности оборудования, работающего под избыточным давлением»
ТУ 26.51.52.120-011-74081055-2017 Уровнемеры магнитные «A FLOW» серии L-M, L-SN. Технические условия
