Государственный реестр средств измерений

Уровнемеры магнитные серии L-M, L-SN, 81063-21

81063-21
Уровнемеры магнитные серии L-М, L-SN, предназначены для непрерывного измерения уровня большинства промышленных жидкостей.
Карточка СИ
Номер в госреестре 81063-21
Наименование СИ Уровнемеры магнитные
Обозначение типа СИ серии L-M, L-SN
Изготовитель Общество с Ограниченной Ответственностью "Мониторинг Вентиль и Фитинг" (ООО "МВиФ"), г. Москва
Год регистрации 2021
Срок свидетельства 05.03.2026
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Уровнемеры магнитные серии L-М, L-SN, предназначены для непрерывного измерения уровня большинства промышленных жидкостей.

Описание

Работа уровнемеров основана на принципе измерений уровня рабочей среды в резервуарах или технологических аппаратах с помощью поплавка со встроенным магнитом, который перемещается по направляющей трубке (измерительной камере) соответственно изменению уровня рабочей среды.

Уровнемеры состоят из первичного измерительного преобразователя (далее - ПП) поплавкового типа и вторичного измерительного преобразователя (далее - ВП) - для вывода измерительной информации на устройство индикации и формирования интерфейсных сигналов.

ПП состоит из измерительной камеры и поплавка, который бесконтактно, за счёт магнитной связи, передает изменения уровня на ВП, для чего он снабжен специальным магнитом. Измерительная камера ПП возможна в исполнении из следующих материалов:

-    поливинилхлорид (далее - ПВХ) или полиэтилен;

-    поливинилиденфторид (далее - ПВДФ);

-    нержавеющая сталь.

ВП может представлять собой, в зависимости от модификации уровнемера:

-    отсчетную шкалу в виде линейки, установленной вдоль измерительной камеры;

-    предельный переключатель в виде герконового реле или электрического микропереключателя, устанавливаемого в любой точке в пределах диапазона измерений;

-    потенциометрический датчик в виде электронной схемы, составленной из коммутируемой группы резисторов и группы герконов, располагаемых по высоте измерительной камеры.

ВП обеспечивают:

-    визуализацию результатов измерений;

-    передачу результатов измерений на внешние устройства посредством унифицированных выходных токовых сигналов;

-    формирование сигнального признака, связанного с определяемым пользователем событием, типа «сухой контакт».

Визуализация процесса измерений осуществляется магнитной связью, под действием которой, в зависимости от исполнения, или смещается магнитный указатель (визир), или поворачиваются магнитные индикаторные флажки.

Конструкция уровнемеров предусматривает байпасное подключение к процессу, или вертикальное расположение на резервуаре с помощью фланцевых или резьбовых соединений.

Уровнемеры магнитные серии L-М выпускаются в следующих модификациях:

L-М - модификация с байпасным соединением с отсчетной шкалой;

L-MS - модификация с байпасным соединением с предельным переключателем;

L-MT - модификация с байпасным соединением с потенциометрическим датчиком;

L-MJ - модификация с байпасным соединением с отсчетной шкалой с обогревающей рубашкой;

L-MP - модификация с вертикальным резьбовым соединением с типом ВП определяемым при заказе;

L-MB - модификация с вертикальным фланцевым соединением с типом ВП определяемым при заказе.

Уровнемеры магнитные серии L-SN выпускаются в следующих модификациях:

L-SN - модификация с вертикальным резьбовым соединением с отсчетной шкалой;

L-SNS - модификация с вертикальным резьбовым соединением с предельным переключателем;

L-SNT - модификация с вертикальным резьбовым соединением с потенциометрическим датчиком.

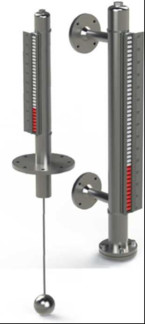

Общий вид уровнемеров магнитных серии L-М, L-SN представлен на рисунке 1.

Схема пломбировки корпуса предельного переключателя или потенциометрического датчика (при наличии) уровнемера магнитного серии L-М, L-SN от несанкционированного доступа представлена на рисунке 2.

серия L-М    серия L-SN

Рисунок 1 - Общий вид уровнемеров магнитных серии L-М, L-SN.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики уровнемеров магнитных серии L-М, L-SN

Наименование характеристики

Значение

Диапазон измерений уровня жидкости, мм

от 0 до H*

Цена деления с магнитным указателем по отсчётной шкале, мм

10

Разрешающая способность с потенциометрическим датчиком, мм

1

Пределы допускаемой абсолютной погрешности измерений уровня жидкости по отсчётной шкале, мм

±16

Пределы допускаемой абсолютной погрешности измерений уровня жидкости с потенциометрическим датчиком, мм

±8

Пределы допускаемой абсолютной погрешности измерений уровня жидкости с предельным переключателем, мм

±6

* где H - верхний предел измерений уровнемера, не превышающий 5500 мм для серии L-M и 2000 мм для серии L-SN, определяемый при производстве уровнемера в соответствии с заказом.

Наименование характеристики

Значение

серия L-M

серия L-SN

L-M

L-MS

L-MT L-MJ

L-MP

L-MB

L-SN

L-SNS

L-SNT

Тип соединения

Байпас, DN15- DN80

Вертикальное

резьбовое,

G1”

Вертикаль ное фланцевое , DN50, DN65

Вертикальное резьбовое, DN15, DN20, DN25

Тип вторичного преобразователя

Отсчетная

шкала

Предель

ный

переклю

чатель

Потен-циомет-рически й датчик

Отсчетная

шкала

Отсчетная шкала/ Предельный переключатель/ Потен-циометрическ ий датчик

Предельн ый переключа тель/ Потенцио метрическ ий датчик

Отсчетная

шкала

Предель

ный

переклю

чатель

Потен-

циомет

рическ

ий

датчик

Условия эксплуатации:

-    температура окружающей среды, °С*

-    атмосферное давление, кПа

от -20 до +70 от 96 до 104

от -5 до +70 от 96 до 104

от -50 до +70 от 96 до 104

от -5 до +70 от 96 до 104

от -20 до +70 от 96 до 104

от -5 до +70 от 96 до 104

Температура измеряемой среды, °С для исполнения измерительной камеры из:

-    ПВХ и полиэтилена

-    ПВДФ

-    нержавеющей стали

от 0 до +50 от -30 до +100 от -20 до +350

от 0 до +50 от -30 до +100 от -50 до +350

от 0 до +50 от -30 до +100 от -20 до +350

от -20 до +150

Давление измеряемой среды, МПа, не более**

5

1

Плотность измеряемой среды, кг/м3:

-    при температуре измеряемой среды не более 250°С

-    при температуре измеряемой среды свыше 250°С

от 500 до 2900 от 800 до 2900

Диаметр измерительной камеры, мм

от 50 до 60

Наименование характеристики

Значение

серия L-M

серия L-SN

L-M L-MS L-MT L-MJ

L-MP L-MB

L-SN L-SNS L-SNT

Напряжение питания постоянного тока вторичного измерительного преобразователя, В

20 ±10

Потребляемая мощность, Вт не более

10

Г абаритные размеры, мм, не более

-    высота

-    ширина

-    длина

6000

200

200

6000

240

240

2500

150

100

Масса, кг, не более

50

70

30

Средний срок службы, лет, не менее

12

*- конкретные значения указаны в паспорте уровнемера

** - для исполнения измерительной камеры из нержавеющей стали

Знак утверждения типа

наносится на корпус вторичного преобразователя уровнемера методом наклейки и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 3-Комплектность уровнемеров магнитных серии L-М, L-SN

Наименование

Обозначение

Количество

Уровнемер магнитный

серии L-М, L-SN

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 1073-7-2019

1 экз.

Сведения о методах измерений

приведены в разделе 3 «Порядок работы» документа «Уровнемеры магнитные серии L-M, L-SN. Руководство по эксплуатации»

Нормативные документы

Приказ Росстандарта от 30 декабря 2019 года № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов

ТР ТС 032/2013 Технический регламент Таможенного союза «О безопасности оборудования, работающего под избыточным давлением»

ТУ 26.51.52.120-011-74081057-2017 Уровнемеры магнитные серии L-M, L-SN. Технические условия
