| Номер в госреестре | 81066-21 |
| Наименование СИ | Термодатчики полупроводниковые |
| Обозначение типа СИ | ПП-2Н |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственный центр "Навигатор" (ООО "НПЦ "НАВИГАТОР"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 05.03.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термодатчики полупроводниковые ПП-2Н предназначены для измерений температуры жидких и газообразных сред в составе электротермометров ТП-2.
Принцип действия термодатчиков полупроводниковых ПП-2Н основан на свойстве полупроводников изменять электрическое сопротивление под воздействием температуры.

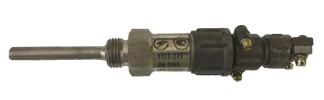

Термодатчики полупроводниковые ПП-2Н представляют собой неразборную конструкцию, состоящую из чувствительного элемента с последовательно соединёнными тремя манганиновыми сопротивлениями, защитного корпуса, изготовленного из стали марки 12Х18Н10Т, и присоединительного разъёма типа ШР.
Пломбирование термодатчиков полупроводниковых ПП-2Н не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 0 до +120 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - в диапазоне от 0 до +20 °С включ. | ±4,0 |
| - в диапазоне св.+20 до +90 °С включ. | ±2,0 |
| - в диапазоне св. +90 до +120 °С | ±4,0 |
| Вид выходного сигнала | электрическое сопротивление |
| Диапазон изменений выходного сигнала, Ом | от 129 до 42,9 |
| Характеристика выходного сигнала | нелинейная |
| Время термической реакции, с, не более | 25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более - длина общая - длина погружаемой части - диаметр погружаемой части | 160 от 48 до 52 7 |
| Масса, кг, не более | 0,2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -50 до +85 100 (при t < +40 °С) от 66 до 106,7 |
| Условия эксплуатации и хранения: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -50 до +85 100 (при t < 40 °С) от 66 до 106,7 |
| Г арантийный срок эксплуатации, ч, не менее | 15000 |
| Средний срок службы, лет, не менее | 8 |
наносится типографским способом на титульные листы руководства по эксплуатации и паспорт, а также на корпус термодатчиков полупроводниковых ПП-2Н методом гравировки в соответствии с рисунком 1.
| Таблица 3 - Комплектность средства измерений | |||
| Наименование | Обозначение | Количество | Примечание |
| Термодатчик полупроводниковый | ПП-2Н | 1 шт. | - |
| Кольцо уплотнительное | Кольцо уплотнительное медно -асбестовое 16*22 | 1 шт. | - |
| Руководство по эксплуатации | РЭ 26.51.51-007-17054649-2020 | 1 экз. | на партию |
| Паспорт | ВИТА.400523.001 ПС | 1 экз. | - |
| Методика поверки | РТ-МП-7686-442-2020 | 1 экз. | на партию |
приведены в разделе 7 «Инструкция по монтажу и эксплуатации» руководства по эксплуатации РЭ 26.51.51-007-17054649-2020.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.51.51-007-17054649-2020. Термодатчики полупроводниковые ПП-2Н. Технические условия
