Государственный реестр средств измерений

Теплосчетчики ИМ2300ТМ, 81071-20

81071-20
Теплосчетчики ИМ2300ТМ предназначены для измерений, контроля и регистрации объемного расхода, объема, давления, температуры, количества тепловой энергии в закрытых и открытых системах водяного теплоснабжения и в системах парового теплоснабжения.
Карточка СИ
Номер в госреестре 81071-20
Наименование СИ Теплосчетчики ИМ2300ТМ
Изготовитель Федеральное государственное унитарное предприятие "Особое конструкторское бюро "Маяк" (ФГУП "ОКБ "Маяк"), г. Пермь
Год регистрации 2020
Срок свидетельства 31.12.2025
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Теплосчетчики ИМ2300ТМ предназначены для измерений, контроля и регистрации объемного расхода, объема, давления, температуры, количества тепловой энергии в закрытых и открытых системах водяного теплоснабжения и в системах парового теплоснабжения.

Описание

Теплосчетчик ИМ2300ТМ обеспечивает непрерывный круглосуточный автоматический режим сбора параметров по каналам измерения объемного расхода, объема, температуры, давления и расчет параметров теплоносителя и тепловой энергии. Теплосчетчик ведет учет времени работы, регистрацию во внутреннем архиве теплосчетчика и индикацию текущих параметров на встроенном табло, передачу текущих и архивных параметров на верхний уровень (персональный компьютер) по его запросу, просмотр архивных и текущих параметров и формирование отчетных документов на персональном компьютере в табличном и графическом форматах по инициативе обслуживающего персонала.

Принцип действия теплосчетчиков ИМ2300ТМ основан на измерении объемного расхода, объема, температуры и давления теплоносителя и последующем вычислении на основании известных зависимостей тепловой энергии, массового расхода и массы теплоносителя. Для измерения используются средства измерений объема, температуры и давления, сигналы от которых поступают в прибор вторичный теплоэнергоконтроллер ИМ2300, производящий вычисления.

Теплосчетчик ИМ2300ТМ состоит из:

-    прибора вторичного теплоэнергоконтроллера ИМ2300 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 14527-17);

-    средств измерений объемного расхода, объема, температуры и давления утвержденного типа.

Средства измерений, применяемые в теплосчетчике ИМ2300ТМ в любом сочетании, приведены в таблице 1.

Конкретный состав теплосчетчика определяется заказом и приводится в паспорте.

Таблица 1 - Средства измерений, применяемые в теплосчетчике ИМ2300ТМ

Наименование и тип средств измерений (СИ)

Регистрационный номер в реестре средств измерений Федерального информационного фонда по обеспечению единства измерений

1

2

СИ объемного расхода и объема воды в потоке

Преобразователи расхода индукционные микропроцессорные ПРИМ1

20893-11

Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР»2)

20293-10

Расходомеры-счетчики электромагнитные «ВЗЛЕТ ЭР» модификация «Лайт М»3)

52856-13

СИ объемного расхода и объема пара

Преобразователи расхода вихревые «ТИРЭС»

29826-10

Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200» (ЭВ-200)

42775-14

СИ температуры (термопреобразователи сопротивления) парные

Комплекты термометров сопротивления из платины технических разностных КТПТР-015)

46156-10

СИ давления

Датчики давления МТ 1016)

32239-12

Преобразователи давления измерительные СДВ7)

28313-11

СИ температуры подпиточной воды, конденсата или пара

Термометры сопротивления из платины технические ТПТ-18)

46155-10

Преобразователи измерительные ИМ23159)

26308-18

1)    преобразователи исполнения «О» в диапазоне расходов от Оперех. до Онаиб. применяются в составе теплосчетчиков класса 1, в диапазоне расходов от Онаим. до Онаиб. - в составе теплосчетчиков класса 2.

2)    применяются в составе теплосчетчиков класса 2.

3)    расходомеры-счетчики с пределами допускаемых относительных погрешностей ±1,0 % применяются в составе теплосчетчиков класса 1, с пределами допускаемых относительных погрешностей ±2,0 % - в составе теплосчетчиков класса 2.

4)    применяются комплекты термометров только класса 1.

5)    применяются комплекты термометров только классов 1.

6)    для измерений давления пара применяются датчики давления МТ 101 с пределами допускаемой основной погрешности, % от диапазона измерений, ±0,15 %; ±0,20 %; ±0,25 %.

7)    для измерений давления воды применяются преобразователи давления измерительные СДВ за исключением исполнений с пределом основной допускаемой погрешности, % от диапазона измерений, ±1,50 % и пределами допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % от диапазона измерений, ±0,25 %; ±0,45 %; для измерений давления пара -преобразователи давления измерительные СДВ за исключением исполнений с пределом основной допускаемой погрешности, % от диапазона измерений, ±1,00 %; ±1,50 %, а также с пределом основной допускаемой погрешности, % от диапазона измерений, ±0,50 % и пределом допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % от диапазона измерений, ±0,25 %.

8)    для измерений температуры подпиточной воды, конденсата или пара применяются термометры сопротивления из платины технические ТПТ-1 видов исполнения ТПТ-1-1, ТПТ-1-3, ТПТ-1-4 классов допуска АА, А в диапазонах в соответствии с описанием типа.

9)    для измерений температуры подпиточной воды, конденсата или пара применяются преобразователи измерительные ИМ2315 с пределами допускаемой основной приведенной погрешности ±0,1 %._

Теплосчетчики ИМ2300ТМ обеспечивают измерение, вычисление, индикацию и архивирование следующих параметров:

-    тепловая энергия, Гкал;

-    масса теплоносителя за час в подающем трубопроводе (паропроводе), т;

-    масса теплоносителя за час в обратном трубопроводе (конденсатопроводе), т;

-    средняя температура за час в подающем трубопроводе (паропроводе), оС;

-    средняя температура за час в обратном трубопроводе (конденсатопроводе), оС;

-    среднее давление за час в подающем трубопроводе (паропроводе), МПа;

-    среднее давление за час в обратном трубопроводе (конденсатопроводе), МПа;

-    суммарная тепловая энергия нарастающим итогом с начала включения, Гкал;

-    масса теплоносителя с начала включения в подающем трубопроводе (паропроводе), т;

-    масса теплоносителя с начала включения в обратном трубопроводе (конденсатопроводе), т;

-    наработка теплосчетчика с начала включения, ч;

-    наработка вторичного преобразователя с начала включения, ч.

Глубина внутреннего архива среднечасовой информации не менее 100 суток, суточного - 6 месяцев, месячного (итоговые значения) - 3 года, диагностической информации - 100 суток.

Общий вид составных частей теплосчетчиков приведен на рисунках 1 - 6.

Пломбировка от несанкционированного доступа теплосчетчиков ИМ2300ТМ осуществляется в соответствии с требованиями, указанными в описаниях типа средств измерений, входящих в состав теплосчетчиков ИМ2300ТМ.

ИМ2300ЩМ1

ИМ2300Н1

ИМ2300БШ    Выносной измерительный модуль

ИМ2300ВМ

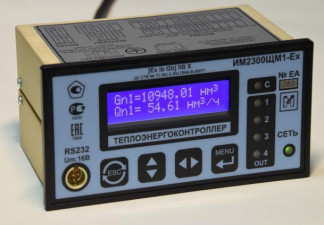

Рисунок 1 - Прибор вторичный теплоэнергоконтроллер ИМ2300

«Г

ft

Яг

ПРИМ    «ВЗЛЕТ ЭР»    «ВЗЛЕТ ЭР» модификация«Лайт М»

Рисунок 2 - СИ объемного расхода и объема воды в потоке

ТИРЭС    ЭВ-200

Рисунок 3 - СИ объемного расхода и объема пара

КТПТР-01

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

IM2300

Номер версии (идентификационный номер) ПО

1.7

Цифровой идентификатор ПО (сумма по модулю 256 метрологически значимой части ПО)

217

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Класс теплосчетчиков (по ГОСТ Р 51649-2014)

1; 2

Номинальный диаметр СИ объемного расхода и объема

от DN 10 до DN 300

Диапазон измерений объемного расхода, м3/ч

-    воды

-    пара

от 0,03 до 3060 от 0,3 до 19700

Диапазон измерений массы теплоносителя, т

-    воды

-    пара

от 0 до 106 от 0 до 106

Пределы допускаемой относительной погрешности теплосчетчика при измерении массы (объема) воды, %

для класса 1 ±(1+0,01- Gmax / G), но не более ±3,5;

для класса 2 ±(2+0,02- Gmax /G), но не более ±5

Пределы допускаемой относительной погрешности теплосчетчика при измерении массы пара в диапазоне расходов от 10% до 100% от максимального расхода, %

±3

Диапазон измерений температуры теплоносителя, °С

-    воды

-    пара

от 1 до 150 от 110 до 450

Пределы допускаемой абсолютной погрешности теплосчетчика при измерении температуры теплоносителя, °С

±(0,6+0,0044)

Диапазон измерений разности температур в трубопроводах, °С

от 3 до 149

Пределы допускаемой относительной погрешности теплосчетчика при измерении разности температур, %

±(0,5+3-AtH /At)

Пределы допускаемой относительной погрешности вычислителя, %

±(0,5+AtH /At)

Пределы допускаемой относительной погрешности теплосчетчика при измерении тепловой энергии (количества теплоты) воды для закрытых систем теплоснабжения, %

для класса 1 ±(2+4- AtH/At +0,01- Gmax/ G) для класса 2 ±(3+4-AtH/At +0,02 • Gmax/G)

Пределы допускаемой относительной погрешности теплосчетчика при измерении тепловой энергии (количества теплоты) пара, % в диапазоне расходов пара от 30 % до 100 % от 10 % до 30 %

±4

±5

Диапазон измерений давления измеряемой среды, МПа

-    воды

-    пара

от 0 до 2,5 от 0 до 6,3

Пределы допускаемой приведенной к диапазону измерений погрешности теплосчетчика при измерении давления теплоносителя (воды), %

±2

Пределы допускаемой приведенной к диапазону измерений погрешности теплосчетчика при измерении давления теплоносителя (пара), %

±1

Пределы допускаемой относительной погрешности теплосчетчика при измерении интервала времени, %

±0,01

П р и м е ч а н и я

1    t и At - значения температуры воды и разности температур в подающем и обратном трубопроводах, °С;

2    AtH = 3 °С - наименьшее значение разности температур в подающем и обратном трубопроводах;

3    Gmax - наибольшее значение объемного расхода теплоносителя в трубопроводе м3/ч;

4    G - измеренное значение объемного расхода теплоносителя в трубопроводе, м3/ч.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Измеряемая среда (теплоноситель)

вода, насыщенный*-’ и перегретый пар

Потребляемая мощность, В-А, не более

20

Габаритные размеры теплоэнергоконтроллера ИМ2300, мм, не более

- щитового исполнения

- высота

72

- ширина

144

- длина

130

- настенного исполнения

- высота

170

- ширина

190

- длина

45

- исполнения DIN

- высота

86

- ширина

107

- длина

60

- исполнения ИМ2300ВМ

- высота

30

- ширина

65

- длина

115

Масса теплоэнергоконтроллера ИМ2300, кг, не более

1,1

Условия эксплуатации теплосчетчика:

- температура окружающей среды, °С

от 0 до плюс 40

- относительная влажность, %

не более 80

Средний срок службы, лет

12

Средняя наработка на отказ, ч

40000

^ при переходе пара в состояние «насыщенный» счет тепловой энергии и массы

пара прекращается

Знак утверждения типа

наносится на переднюю панель прибора вторичного теплоэнергоконтроллера ИМ2300 методом шелкографии, на титульный лист руководства по эксплуатации под шифром документа слева и в левую верхнюю часть титульного листа паспорта типографским способом.

Комплектность

Таблица 5 - Комплектность теплосчетчика ИМ2300ТМ

Наименование

Обозначение

Количество

Теплосчетчик

ИМ2300ТМ

1 шт.

Адаптер RS232-RS485

-

1 шт.

Источник питания датчиков

ИМ2323М

1 шт.

Программа ППД для IBM PC

-

1 шт.

Считыватель архива

ИМ2330М

1 шт.

Устройство передачи данных

-

1 шт.

Руководство по эксплуатации с методикой поверки

КЛУБ.421411.004 РЭ

1 экз.

Паспорт

КЛУБ.421411.004 ПС

1 экз.

Руководства по эксплуатации составных частей

-

1 экз.

Паспорта составных частей

-

1 экз.

Методики поверки составных частей

-

1 экз.

Поверка

осуществляется по документу «Теплосчетчик ИМ2300ТМ. Руководство по эксплуатации. КЛУБ.421411.004 РЭ», подраздел 3.2 «Методика поверки», утвержденному в части методики поверки ФГУП «ВНИИР» 28 июня 2019 г.

Основные средства поверки: в соответствии с документами на поверку СИ, входящих в состав теплосчетчика ИМ2300ТМ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт теплосчетчика и на свидетельство о поверке теплосчетчика.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные Постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034

Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Минстроя России от 17 марта 2014 г. № 99/пр (зарегистрирован Минюстом России 12 сентября 2014 г., регистрационный № 34040)

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования КЛУБ.421411.004 ТУ Теплосчетчик ИМ2300ТМ. Технические условия.
