| Номер в госреестре | 81073-20 |
| Наименование СИ | Преобразователи уровня гидростатические TeL-Transmitter |
| Изготовитель | Индивидуальный предприниматель Хилов Алексей Михайлович (ИП Хилов А.М.), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи уровня гидростатические TeL-Transmitter (далее - преобразователи) предназначены для измерений уровня воды.
Принцип действия преобразователей основан на зависимости упругой деформации мембраны чувствительного элемента от давления столба жидкости (уровня) над ним.
В процессе измерений преобразователь погружается в толщу воды, при этом соединительный кабель, имеющий трубку для компенсации воздействия атмосферного давления, выводится на открытый воздух для подключения к контроллеру или иному устройству сбора данных. Под воздействием давления водного столба происходит деформация мембраны чувствительного элемента преобразователя, приводящая к изменению емкости конденсатора. Формирующиеся при этом электрические сигналы напряжения, пропорциональные воздействующему давлению водного столба, поступают во встроенный микроконтроллер для обработки и преобразования в цифровой код. Полученные значения уровня воды по интерфейсу RS-485 передаются в линию связи.
Конструктивно преобразователи выполнены в цилиндрическом корпусе из нержавеющей стали. На одной стороне корпуса расположены отверстия для поступления воды к мембране чувствительного элемента. На противоположной стороне корпуса расположен вывод соединительного кабеля. Внутри корпуса расположен микроконтроллер.

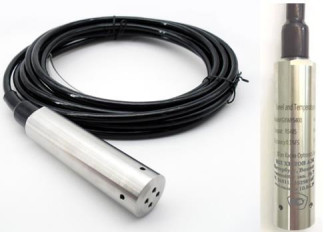

Общий вид преобразователей представлен на рисунке 1.
Пломбирование от несанкционированного доступа не предусмотрено.
Преобразователи имеют ПО, состоящее из встроенного «FixWarmL_General_ GXPS400.Nat.dss.fS.HIG_V5.00.R02.20190114_all.bin», отвечающего за работу преобразователя, сбор и передачу результатов измерений, и автономного ПО «HydroConcol» (опционально), предназначенного для отображения, настройки и хранения результатов измерений на ПК.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики преобразователей учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) ПО.
| Идентификационные данные (признаки) | Значения | |
| Автономное | Встроенное | |
| Идентификационное наименование ПО | «HydroConcol» | FixWarmL General GXPS400.Nat.dss.fS.HI G_V5.00.R02.2019011 4 all.bin |
| Номер версии (идентификационный номер) ПО | не ниже v. 201 | v.5.00 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня воды, м | от 0 до 10 |
| Пределы допускаемой абсолютной погрешности измерений уровня воды, см | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры питания | |
| - от сети постоянного тока, В | от 5 до 24 |
| - мощность, не более, Вт | 3,5 |
| Масса, кг, не более | 2 |
| Габаритные размеры, мм, не более | |
| - длина | 140 |
| - диаметр датчика | 26 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации | |
| - температура воды, °С | от -2 до +35 |
| - температура окружающего воздуха, °С | от -50 до +50 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус преобразователя методом гравировки.
Таблица 4 - Комплектность преобразователя
| Наименование | Обозначение | Количество |
| Преобразователь уровня гидростатический | TeL-Transmitter | 1 шт. |
| Контроллер | - | 1 шт.* |
| Руководство по эксплуатации | ИКИП. 26511.0202981487.002РЭ | 1 экз. |
| Методика поверки | МП 2540-073-2020 | 1 экз. |
| * - по требованию заказчика | ||
осуществляется по документу МП 2540-073-2020 «ГСИ. Преобразователи уровня гидростатические TeL-Transmitter. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 11.04.2020 г.
Основные средства поверки:
рейка водомерная переносная с успокоителем ГР-23М-01, регистрационный номер 61629-15;
рулетка измерительная металлическая с грузом 2 класса точности по ГОСТ 7502-98.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 30.12.2019 г. № 3459 «Об утверждении государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
Технические условия ИКИП. 26511.0202981487.001 ТУ
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
