| Номер в госреестре | 81076-20 |
| Наименование СИ | Анализаторы СИМ-5Д |
| Изготовитель | Западно-Сибирский филиал Федерального унитарного предприятия "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (Западно-Сибирский филиал ФГУП "ВНИИФТРИ"), г. Новосибирск |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы СИМ-5Д предназначены для измерений температуры вспышки жидкостей в закрытом тигле в диапазоне температур от плюс 17 до плюс 164 °С и могут применяться при оперативном контроле их качества.
Принцип действия анализатора СИМ-5Д основан на нагревании контролируемой жидкости электронагревателем, периодическом поджигании паров жидкости и измерении температуры, при которой происходит вспышка.
Конструктивно анализаторы выполнены в металлическом корпусе, в котором размещены электронагреватель с тиглем, газовая горелка для поджига паров жидкости, работающая в автоматическом режиме по программе, платы измерительного канала, датчики, отслеживающие температуру нагрева жидкости и температуру вспышки.
На передней панели расположен знакосинтезирующий индикатор и клавиатура, предназначенные для ввода режимов измерения температуры вспышки, вывода результатов измерения на индикатор, индикации текущего значения температуры и скорости нагрева.
Метод определения температуры вспышки соответствует ГОСТ 6356-75.
Анализаторы соответствуют 2 группе ГОСТ 22261-94.
Анализаторы выполнены в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69.
Внешний вид анализатора СИМ-5Д приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

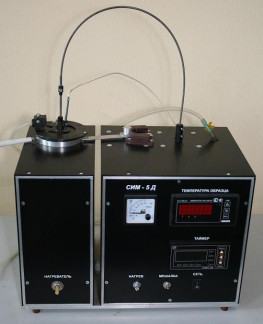

Рисунок 1 - Общий вид анализатора СИМ-5Д
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры вспышки, °С | от +17 до +164 |
| Пределы допускаемой абсолютной погрешности измерений температуры вспышки, °С | ±5 |
| Частота вращения мешалки (перемешивания), с-1 | от 1 до 2 |
| Скорость нагрева жидкости в тигле до испытания на вспышку, °С/мин | от 5 до 6 |
| Частота испытания на вспышку при повышении температуры на 2 °С | 1 |
| Таблица 2 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220+33 50±1 |
| Потребляемая мощность, ВА, не более | 1000 |
| Габаритные размеры (длина, ширина, высота), мм, не более | 350х230х280 |
| Масса, кг, не более | 9 |
| Средняя наработка на отказ, ч, не менее | 5000 |
| Установленный срок службы, год, не менее | 5 |
| Среднее время восстановления после ремонта, ч, не более | 1 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | От +10 до +35 |
| - относительная влажность воздуха при температуре 25 °С, %, не более | 90 |
| - атмосферное давление, кПа | От 84 до 106,7 |
наносится в левом верхнем углу паспорта СНМК.414531.027 ПС и в руководство по эксплуатации СНМК.414531.027 РЭ принтером и на корпус анализатора методом шелкографии.
Таблица 3 - Комплект поставки
| Наименование и условное обозначение | Кол-во | Обозначение или документ на поставку |
| Анализатор СИМ-5Д | 1 | СНМК.414531.027 |
| Регулятор давления РДСГ2-1,2 | 1 | 9506-000 ПС |
| Руководство по эксплуатации | 1 | СНМК.414531.027 РЭ |
| Паспорт | 1 | СНМК.414531.027 ПС |
| Методика поверки | 1 | СНМК.414531.027 МП |
осуществляется по документу СНМК.414531.027 МП «ГСИ. Анализатор СИМ-5Д. Методика поверки», утвержденному ФГУП «СНИИМ» 23.09.2019 г.
Таблица 4 - Основные средства поверки_
| Наименование | Характеристика средства поверки |
| 1 Государственный стандартный образец температуры вспышки в закрытом тигле ГСО 10803-2016 ТЗТ-1 | Температура вспышки 16,5 °С; Дабе = ±1,0 °С |
| 2 Государственный стандартный образец температуры вспышки в закрытом тигле ГСО 10805-2016 ТЗТ-3 | Температура вспышки 53,0 °С; Дабс = ±1,0 °С |
| 3 Государственный стандартный образец температуры вспышки в закрытом тигле ГСО 10807-2016 ТЗТ-5 | Температура вспышки 121,0 °С; Лабс = ±2,0 °С |
| 4 Государственный стандартный образец температуры вспышки в закрытом тигле ГСО 8159-2002 ТЗТ-6 | Температура вспышки 161,0 °С; Лабс = ±3,0 °С |
Допускается применение аналогичных средств поверки, обесечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе
ГОСТ 6356-75 Нефтепродукты. Метод определения температуры вспышки в закрытом тигле
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 12.1.044-2018 Межгосударственный стандарт. Система стандартов безопасности труда. «Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения»
СНМК.414531.027 ТУ Анализатор СИМ-5Д. Технические условия
