| Номер в госреестре | 81080-20 |
| Наименование СИ | Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700 |
| Изготовитель | Общество с ограниченной ответственностью "Научно Производственное Предприятие Аналитические Системы" (ООО "НПП АСИС"), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700(далее - анализаторы) предназначены для непрерывного измерения объёмной доли или массовой концентрации от одного до десяти компонентов.
Принцип действия анализаторовоснован на применении в составе прибора измерительных ячеек (детекторов) различного типа: оптико-абсорбционных детекторов (далее ОАД), основанныхна способности анализируемого компонента поглощатьизлучение в определенном диапазоне спектра; лазерных спектрометрических высокого и сверхвысокого разрешения (далее ЛСД),основанных на способности измеряемых веществ поглощать излучение в узком диапазонеопределённой длины волны;пламенно-ионизационномдетекторе (далее ПИД), основанном на измерении тока ионизации, возникающего при попадании в водородное пламя углеводородов; фото-ионизационном детекторе (далее ФИД), основанного на измерении тока, вызванного ионизацией молекул веществ фотонами, излучаемыми источником ультрафиолетового излучения; термокаталитическим (термохимическим) детектором (далее ТКД), основанных на измерении разницы сигналов с двух датчиков, один из которых покрыт инертным материалом, а другой катализатором; электрохимическим детектором (далее ЭХД), основанных на измерении тока, образующегося в результате химичекой реакции с измеряемым компонентом; тведроэлектролитным детектором (далее ТЭД), основанным на сенсоре из оксида циркония, принцип действия которых основан на уравнении Нернста; полупроводниковым детектором (ППД), основанным на изменении проводимости полупроводника в результате контакта с измерямым компонентом; парамагнитным детектором (ПМД), основанным на пара- и термо-магнитных свойствах кислорода.
Анализаторы являются стационарными автоматическими приборами непрерывного действия, измеряющие одновременно до десяти различных компонентов, каждый из которых может измеряться в разных диапазонах измерений.
Анализаторы могут быть использованы в составе газоаналитических систем, автоматических систем контроля вредных выбросов, систем контроля исистем управлениятехнологическими процессами, противоаварийных систем или в качестве самостоятельного изделия.
Конструкция анализаторовможет включать от одного до десяти детекторов различного типа, платы управления, сенсорный дисплей или ЖК дисплей, клавиши управления, трубную и электрическую разводку, источники бесперебойного питания, конвертеры сигналов, программно-логические контроллеры и прочие необходимые элементы, которые включаются в состав анализатора в соответствии с документацией.
Анализаторы могут иметь встроенную систему пробоподготовки, включающую побудители расхода, охладители пробы, фильтры, сепараторы, поглотители, мембранные осушители, электромагнитные клапаны, вентили регулировки расхода и прочиене обходимые элементы.
Анализаторы, предназначенные для экологического мониторинга вредных загрязняющих выбросов в атмосферу, обеспечивают прямые инструментальные измерения. Реализованы следующие основные методы анализа: «горячий/влажный» - без отвода влаги и конденсата, «холодный/сухой» - с отводом влаги и конденсата, «с разбавлением» - проба разбавляется инертным газом или воздухом, «при пониженном давлении» - анализ осуществляется при пониженном давлении, а также другие методы анализа.
Анализаторы, предназначенные для контроля концентрации пожароопасных и токсичных компоненов суммы сжиженных углеводородов в сточных и оборотных водах (далее СУВ), имеют встроенную систему испарения.
Анализаторы, в зависимости от типа анализируемой газовой смеси, могут иметь трубную разводку из фторполимеров или нержавеющей стали, в том числе со специальными сульфинертными покрытиями, титана и прочих химически стойких материалов.
Все анализаторы выпускаются в модульном исполнении одного из типов «Р», «R», «D». Модули предназначены для размещения в них комплектующих анализаторов, детекторов, элементов систем пробоподготовки и прочих периферийных устройств.
Модули типа «Р» предназначены для монтажа на раме или креплению к плоской вертикальной поверхности. Изготавливаются из листовой стали. Материалы: нержавеющая сталь, оцинкованная сталь, окрашенная сталь. Возможны вырезы под установку ЖК экранов, смотровых окон, фильтров, установку кабельных вводов, фитингов и прочих необходимых элементов. Данные модули в количестве от 1 до 4 собираются в единый анализатор.
Модули типа «R» предназначены для монтажа в стойки, шкафы и прочие конструкции на основе 19" монтажной системы по ГОСТ 28601.1-90, ГОСТ 28601.2-90, ГОСТ 28601.3-90. Изготавливаются из профильных элементов и листовой стали. Материалы: алюминиевые сплавы, окрашенная сталь. При компоновке в единую стойку или шкаф допускается установка до семи модулей.
Модули типа «D» предназначены для монтажа на раме или креплению к плоской вертикальной поверхности. Изготавливаются из готовых оболочек с типом взрывозащиты «взрывонепроницаемая оболочка». Материалы: нержавеющая сталь, алюминиевые сплавы. Возможны вырезы под установку ЖК экранов, смотровых окон, кнопок, установку кабельных вводов, фитингов и прочих необходимых элементов. Модули в количестве от одного до четырех собираются в единый анализатор.
Выходными сигналами анализатора, в зависимости от поставляемой модификации, являются:
- показания ЖК-дисплея;
- унифицированные аналоговыетоковыевыходные сигналыот 0 (4) до 20 (24) мА;
- цифровые интерфейсыRS-232, RS-485, Ethernet, Modbus и аналоги;
- выходные сигналы типа «сухой» контакт.
Результаты измерений вне зависимости от диапазона измерений могут быть представлены в млрд-1(ррЬ), млн-1 (ppm), % об.д.,мг/м3, мг/дм3, г/м3 и т.д.
Анализаторы выпускаются в общепромышленном и взрывозащищенном исполнении.
Компоновка модулей различного типа выполняется согласно требованиямЗаказчика и может варьироваться в зависимости от количества устанавливаемых модулей.
Общий вид анализаторов, с установленными модулями различного типа и выносными сенсорами представлен на рисунках 1 - 5. Общий вид анализаторов может отличаться, в зависимости от количества применяемых модулей и установленного дополнительного оборудования в соответствии с документацией.
Пломбирование анализаторов не предусмотрено.

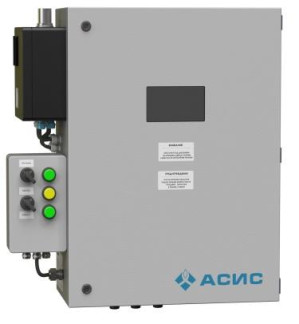

Рисунок 1 - Общий вид анализаторов АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO установленных в модулях типа «Р».
Рисунок 2-Общий вид анализаторов АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO установленных в модулях типа«Л»
Рисунок 3 - Общий вид анализаторов АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO установленных в модулях типа «D».
| .У-> • 1 : — £ Л | QQQ * • • » |
| П * | • |
| 1] 4^4 АСИС |
Рисунок 4 - Общий вид анализаторов АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, 4080, 6700 установленных в двух модулях типа «Р».
Анализаторы имеют встроенное программное обеспечение (ПО), обеспечивающие выполнение следующих основных функций:
- измерение содержания и пересчет концентраций определяемых компонентов;
- отображение результатов измерений на дисплее;
- формирование и передача результатов измерений по цифровым интерфейсам связи;
- индикация и контроль состояния анализатора;
- архивирование данных измерения анализатора.
Защита программного обеспечения соответствует уровню «Средний» по P 50.2.077-2014.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения анализаторов указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ASYS |
| Номер версии (идентификационный номер)ПО | Не ниже 1.2.0.1 |
| Цифровой идентификатор ПО | - |
Диапазоны измерений объёмной доли анализируемых веществ и пределы допускаемой основной, приведённой к верхнему пределу измерения, погрешности анализаторов с оптико-абсорбционными детекторами (ОАД) и лазерными спектрометрическими детекторами (ЛСД) приведены в таблице 2.
Таблица 2- Диапазоны измерений объемной доли
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Аммиак (NH3) | от 0 до 2 млн-1 | ±20 |
| Аммиак (NH3) | от 0 до 5 млн-1 | ±15 |
| Аммиак (NH3) | от 0 до 10 млн-1 | ±10 |
| Аммиак (NH3) | от 0 до 30 млн-1 | ±10 |
| Аммиак (NH3) | от 0 до 50 млн-1 | ±10 |
| Аммиак (NH3) | от 0 до 100 млн-1 | ±10 |
| Аммиак (NH3) | от 0 до 300 млн-1 | ±10 |
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Аммиак (NH3) | от 0 до 500 млн-1 | ±10 |
| Аммиак (NH3) | от 0 до 1000 млн-1 | ±9 |
| Аммиак (NH3) | от 0 до 2000 млн-1 | ±8 |
| Аммиак (NH3) | от 0 до 3000 млн-1 | ±8 |
| Аммиак (NH3) | от 0 до 0,5 % об.д. | ±6 |
| Аммиак (NH3) | от 0 до 1 % об.д. | ±5 |
| Аммиак (NH3) | от 0 до 3 % об.д. | ±5 |
| Аммиак (NH3) | от 0 до 5 % об.д. | ±4 |
| Аммиак (NH3) | от 0 до 10 % об.д. | ±4 |
| Аммиак (NH3) | от 0 до 25 % об.д. | ±4 |
| Аммиак (NH3) | от 0 до 50 % об.д. | ±2 |
| Аммиак (NH3) | от 0 до 80 % об.д. | ±2 |
| Аммиак (NH3) | от 0 до 100 % об.д. | ±2 |
| Аммиак (NH3) | от 50 до 100 % об.д. | ±2 |
| Аммиак (NH3) | от 80 до 100 % об.д. | ±4 |
| Аммиак (NH3) | от 90 до 100 % об.д. | ±4 |
| Аммиак (NH3) | от 95 до 100 % об.д. | ±4 |
| Аммиак (NH3) | от 98 до 100 % об.д. | ±5 |
| Ацетилен (С2Н2) | от 0 до 5 млн-1 | ±20 |
| Ацетилен (С2Н2) | от 0 до 10 млн-1 | ±20 |
| Ацетилен (С2Н2) | от 0 до 30млн-1 | ±15 |
| Ацетилен (С2Н2) | от 0 до 50 млн-1 | ±10 |
| Ацетилен (С2Н2) | от 0 до 100 млн-1 | ±10 |
| Ацетилен (С2Н2) | от 0 до 300 млн-1 | ±10 |
| Ацетилен (С2Н2) | от 0 до 500 млн-1 | ±10 |
| Ацетилен (С2Н2) | от 0 до 1000 млн-1 | ±8 |
| Ацетилен (С2Н2) | от 0 до 0,5 % об.д. | ±5 |
| Ацетилен (С2Н2) | от 0 до 1 % об.д. | ±5 |
| Ацетилен (С2Н2) | от 0 до 2 % об.д. | ±4 |
| Ацетилен (С2Н2) | от 0 до 3 % об.д. | ±4 |
| Ацетилен (С2Н2) | от 0 до 5 % об.д. | ±4 |
| Ацетилен (С2Н2) | от 0 до 10 % об.д. | ±4 |
| Ацетилен (С2Н2) | от 0 до 20 % об.д. | ±3 |
| Ацетон (С3Н6О) | от 0 до 1 млн-1 | ±20 |
| Ацетон (С3ШО) | от 0 до 5 млн-1 | ±20 |
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Ацетон (СэШО) | от 0 до 10 млн-1 | ±15 |
| Ацетон (СэШО) | от 0 до 30 млн-1 | ±15 |
| Ацетон (СэШО) | от 0 до 50 млн-1 | ±12 |
| Ацетон (СэШО) | от 0 до 100 млн-1 | ±12 |
| Ацетон (СэШО) | от 0 до 300 млн-1 | ±10 |
| Ацетон (С3Н6О) | от 0 до 500 млн-1 | ±10 |
| Ацетон (С3Н6О) | от 0 до 1000 млн-1 | ±8 |
| Ацетон (СэШО) | от 0 до 3000 млн-1 | ±8 |
| Ацетон (С3Н6О) | от 0 до 0,5 % об.д. | ±6 |
| Ацетон ^эШО) | от 0 до 1 % об.д. | ±6 |
| Ацетон (CзН6О) | от 0 до 2 % об.д. | ±5 |
| Ацетон (С3Н6О) | от 0 до 5 % об.д. | ±5 |
| Ацетон (СэШО) | от 0 до 10 % об.д. | ±4 |
| Бутан (С4Н10) | от 0 до 5 млн-1 | ±20 |
| Бутан (С4Н10) | от 0 до 10 млн-1 | ±20 |
| Бутан (С4Н10) | от 0 до 30 млн-1 | ±15 |
| Бутан (С4Н10) | от 0 до 50 млн-1 | ±15 |
| Бутан (С4Н10) | от 0 до 100 млн-1 | ±12 |
| Бутан (С4Н10) | от 0 до 300 млн-1 | ±12 |
| Бутан (С4Н10) | от 0 до 500 млн-1 | ±10 |
| Бутан (С4Н10) | от 0 до 1000 млн-1 | ±9 |
| Бутан (С4Н10) | от 0 до 3000 млн-1 | ±7 |
| Бутан (С4Н10) | от 0 до 0,5 % об.д. | ±5 |
| Бутан (С4Н10) | от 0 до 1 % об.д. | ±5 |
| Бутан (С4Н10) | от 0 до 2 % об.д. | ±4 |
| Бутан (С4Н10) | от 0 до 5 % об.д. | ±4 |
| Бутан (С4Н10) | от 0 до 10 % об.д. | ±4 |
| Бутан (С4Н10) | от 0 до 50 % об.д. | ±2 |
| Вода (Н2О) | от 0 до 1 млн-1 | ±25 |
| Вода (Н2О) | от 0 до 3 млн-1 | ±20 |
| Вода (Н2О) | от 0 до 5 млн-1 | ±20 |
| Вода (Н2О) | от 0 до 10 млн-1 | ±20 |
| Вода (Н2О) | от 0 до 30 млн-1 | ±15 |
| Вода (Н2О) | от 0 до 50 млн-1 | ±12 |
| Вода (Н2О) | от 0 до 100 млн-1 | ±12 |
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Вода (Н2О) | от 0 до 200 млн-1 | ±10 |
| Вода (Н2О) | от 0 до 300 млн-1 | ±10 |
| Вода (Н2О) | от 0 до 500 млн-1 | ±10 |
| Вода (Н2О) | от 0 до 1000 млн-1 | ±10 |
| Вода (Н2О) | от 0 до 2000 млн-1 | ±10 |
| Вода (Н2О) | от 0 до 3000 млн-1 | ±10 |
| Вода (Н2О) | от 0 до 5000 млн-1 | ±10 |
| Вода (Н2О) | от 0 до 1 % об.д. | ±8 |
| Вода (Н2О) | от 0 до 2 % об.д. | ±8 |
| Вода (Н2О) | от 0 до 3 % об.д. | ±8 |
| Вода (Н2О) | от 0 до 4 % об.д. | ±8 |
| Вода (Н2О) | от 0 до 5 % об.д. | ±8 |
| Вода (Н2О) | от 0 до 10 % об.д. | ±8 |
| Вода (Н2О) | от 0 до 20 % об.д. | ±5 |
| Вода (Н2О) | от 0 до 30 % об.д. | ±5 |
| Вода (Н2О) | от 0 до 40 % об.д. | ±5 |
| Вода (Н2О) | от 0 до 50 % об.д. | ±10 |
| Вода (Н2О) | от 0 до 60 % об.д. | ±10 |
| Водород (H2) | от 0 до 10 млн-1 | ±15 |
| Водород (H2) | от 0 до 30 млн-1 | ±15 |
| Водород (H2) | от 0 до 50 млн-1 | ±12 |
| Водород (H2) | от 0 до 100 млн-1 | ±12 |
| Водород (H2) | от 0 до 300 млн-1 | ±12 |
| Водород (H2) | от 0 до 500 млн-1 | ±10 |
| Водород (H2) | от 0 до 1000 млн-1 | ±10 |
| Водород (H2) | от 0 до 3000 млн-1 | ±8 |
| Водород (H2) | от 0 до 5000 млн-1 | ±6 |
| Водород (H2) | от 0 до 1 % об.д. | ±5 |
| Водород (H2) | от 0 до 2 % об.д. | ±4 |
| Водород (H2) | от 0 до 5 % об.д. | ±4 |
| Водород (H2) | от 0 до 10 % об.д. | ±4 |
| Водород (H2) | от 0 до 30 % об.д. | ±3 |
| Водород (H2) | от 0 до 50 % об.д. | ±2 |
| Водород (H2) | от 0 до 80 % об.д. | ±2 |
| Водород (H2) | от 0 до 100 % об.д. | ±2 |
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Водород (H2) | от 50 до 100 % об.д. | ±2 |
| Водород (H2) | от 40 до 80 % об.д. | ±3 |
| Водород (H2) | от 80 до 100 % об.д. | ±3 |
| Водород (H2) | от 90 до 100 % об.д. | ±4 |
| Водород (H2) | от 95 до 100 % об.д. | ±4 |
| Водород (H2) | от 98 до 100 % об.д. | ±5 |
| Гексафторидсеры (SF6) | от 0 до 1 млн-1 | ±20 |
| Гексафторидсеры (SF6) | от 0 до 3 млн-1 | ±15 |
| Гексафторидсеры (SF6) | от 0 до 5 млн-1 | ±15 |
| Гексафторидсеры (SF6) | от 0 до 10 млн-1 | ±12 |
| Гексафторидсеры (SF6) | от 0 до 30 млн-1 | ±12 |
| Гексафторидсеры (SF6) | от 0 до 50 млн-1 | ±10 |
| Гексафторидсеры (SF6) | от 0 до 100 млн-1 | ±10 |
| Гексафторидсеры (SF6) | от 0 до 300 млн-1 | ±8 |
| Гексафторидсеры (SF6) | от 0 до 500 млн-1 | ±8 |
| Гексафторидсеры (SF6) | от 0 до 1000 млн-1 | ±8 |
| Гексафторидсеры (SF6) | от 0 до 3000 млн-1 | ±8 |
| Гексафторидсеры (SF6) | от 0 до 0,5 % об.д. | ±6 |
| Гексафторидсеры (SF6) | от 0 до 1 % об.д. | ±5 |
| Гексафторидсеры (SF6) | от 0 до 3 % об.д. | ±4 |
| Гексафторидсеры (SF6) | от 0 до 5 % об.д. | ±4 |
| Гексафторидсеры (SF6) | от 0 до 10 % об.д. | ±4 |
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Гексафторидсеры (SF6) | от 0 до 30 % об.д. | ±3 |
| Гексафторидсеры (SF6) | от 0 до 50 % об.д. | ±2 |
| Гексафторидсеры (SF6) | от 0 до 100 % об.д. | ±2 |
| Гексафторидсеры (SF6) | от 95 до 100 % об.д. | ±4 |
| Гексафторидсеры (SF6) | от 98 до 100 % об.д. | ±5 |
| Диоксид азота (NO2) | от 0 до 1 млн-1 | ±20 |
| Диоксид азота (NO2) | от 0 до 3 млн-1 | ±20 |
| Диоксид азота (NO2) | от 0 до 5 млн-1 | ±20 |
| Диоксид азота (NO2) | от 0 до 10 млн-1 | ±12 |
| Диоксид азота (NO2) | от 0 до 20 млн-1 | ±12 |
| Диоксид азота (NO2) | от 0 до 30 млн-1 | ±12 |
| Диоксид азота (NO2) | от 0 до 50 млн-1 | ±10 |
| Диоксид азота (NO2) | от 0 до 100 млн-1 | ±10 |
| Диоксид азота (NO2) | от 0 до 150 млн-1 | ±10 |
| Диоксид азота (NO2) | от 0 до 200 млн-1 | ±8 |
| Диоксид азота (NO2) | от 0 до 250 млн-1 | ±8 |
| Диоксид азота (NO2) | от 0 до 300 млн-1 | ±8 |
| Диоксид азота (NO2) | от 0 до 500 млн-1 | ±8 |
| Диоксид азота (NO2) | от 0 до 1000 млн-1 | ±8 |
| Диоксид азота (NO2) | от 0 до 1500 млн-1 | ±8 |
| Диоксид азота (NO2) | от 0 до 2000 млн-1 | ±6 |
| Диоксид азота (NO2) | от 0 до 3000 млн-1 | ±6 |
| Диоксид азота (NO2) | от 0 до 0,5 % об.д. | ±6 |
| Диоксид азота (NO2) | от 0 до 1 % об.д. | ±5 |
| Диоксид азота (NO2) | от 0 до 2 % об.д. | ±4 |
| Диоксид азота (NO2) | от 0 до 3 % об.д. | ±4 |
| Диоксид азота (NO2) | от 0 до 5 % об.д. | ±4 |
| Диоксид азота (NO2) | от 0 до 10 % об.д. | ±3 |
| Диоксид серы (SO2) | от 0 до 1 млн-1 | ±20 |
| Диоксид серы (SO2) | от 0 до 3 млн-1 | ±20 |
| Диоксид серы (SO2) | от 0 до 5 млн-1 | ±15 |
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Диоксид серы (SO2) | от 0 до 10 млн-1 | ±15 |
| Диоксид серы (SO2) | от 0 до 20 млн-1 | ±12 |
| Диоксид серы (SO2) | от 0 до 30 млн-1 | ±12 |
| Диоксид серы (SO2) | от 0 до 50 млн-1 | ±12 |
| Диоксид серы (SO2) | от 0 до 100 млн-1 | ±10 |
| Диоксид серы (SO2) | от 0 до 150 млн-1 | ±10 |
| Диоксид серы (SO2) | от 0 до 200 млн-1 | ±10 |
| Диоксид серы (SO2) | от 0 до 250 млн-1 | ±10 |
| Диоксид серы (SO2) | от 0 до 300 млн-1 | ±10 |
| Диоксид серы (SO2) | от 0 до 500 млн-1 | ±8 |
| Диоксид серы (SO2) | от 0 до 1000 млн-1 | ±8 |
| Диоксид серы (SO2) | от 0 до 1500 млн-1 | ±8 |
| Диоксид серы (SO2) | от 0 до 2000 млн-1 | ±8 |
| Диоксид серы (SO2) | от 0 до 3000 млн-1 | ±6 |
| Диоксид серы (SO2) | от 0 до 0,5 % об.д. | ±6 |
| Диоксид серы (SO2) | от 0 до 1 % об.д. | ±5 |
| Диоксид серы (SO2) | от 0 до 2 % об.д. | ±4 |
| Диоксид серы (SO2) | от 0 до 3 % об.д. | ±4 |
| Диоксид серы (SO2) | от 0 до 5 % об.д. | ±4 |
| Диоксид серы (SO2) | от 0 до 10 % об.д. | ±4 |
| Диоксид серы (SO2) | от 0 до 30 % об.д. | ±3 |
| Диоксид серы (SO2) | от 0 до 50 % об.д. | ±2 |
| Диоксид серы (SO2) | от 0 до 100 % об.д. | ±2 |
| Диоксид углерода (СО2) | от 0 до 1 млн-1 | ±20 |
| Диоксид углерода (СО2) | от 0 до 3 млн-1 | ±15 |
| Диоксид углерода (СО2) | от 0 до 5 млн-1 | ±15 |
| Диоксид углерода (СО2) | от 0 до 10 млн-1 | ±12 |
| Диоксид углерода (СО2) | от 0 до 20 млн-1 | ±12 |
| Диоксид углерода (СО2) | от 0 до 30 млн-1 | ±12 |
| Диоксид углерода (СО2) | от 0 до 50 млн-1 | ±10 |
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Диоксид углерода (СО) | от 0 до 100 млн-1 | ±10 |
| Диоксид углерода (СО) | от 0 до 300 млн-1 | ±8 |
| Диоксид углерода (СО) | от 0 до 500 млн-1 | ±8 |
| Диоксид углерода (СО) | от 0 до 1000 млн-1 | ±6 |
| Диоксид углерода (СО) | от 0 до 3000 млн-1 | ±5 |
| Диоксид углерода (СО) | от 0 до 0,5 % об.д. | ±5 |
| Диоксид углерода (СО) | от 0 до 1 % об.д. | ±5 |
| Диоксид углерода (СО) | от 0 до 3 % об.д. | ±4 |
| Диоксид углерода (СО) | от 0 до 5 % об.д. | ±4 |
| Диоксид углерода (СО) | от 0 до 10 % об.д. | ±4 |
| Диоксид углерода (СО2) | от 0 до 20 % об.д. | ±3 |
| Диоксид углерода (СО2) | от 0 до 30 % об.д. | ±2 |
| Диоксид углерода (СО2) | от 0 до 40 % об.д. | ±2 |
| Диоксид углерода (СО) | от 0 до 50 % об.д. | ±2 |
| Диоксид углерода (СО) | от 0 до 100% об.д. | ±2 |
| Диоксид углерода (СО) | от 50 до 100 % об. д. | ±2 |
| Диоксид углерода (СО) | от 80 до 100 % об. д. | ±2 |
| Диоксид углерода (СО) | от 90 до 100 % об. д. | ±4 |
| Диоксид углерода (СО) | от 95 до 100 % об. д. | ±4 |
| Диоксид углерода (СО) | от 98 до 100 % об. д. | ±5 |
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Закись азота (№О) | от 0 до 1 млн-1 | ±20 |
| Закись азота (№О) | от 0 до 3 млн-1 | ±15 |
| Закись азота (№О) | от 0 до 5 млн-1 | ±15 |
| Закись азота (№О) | от 0 до 10 млн-1 | ±12 |
| Закись азота (№О) | от 0 до 20 млн-1 | ±12 |
| Закись азота (№О) | от 0 до 30 млн-1 | ±12 |
| Закись азота (N2О) | от 0 до 50 млн-1 | ±12 |
| Закись азота (№О) | от 0 до 100 млн-1 | ±10 |
| Закись азота (N2О) | от 0 до 300 млн-1 | ±10 |
| Закись азота (№О) | от 0 до 500 млн-1 | ±8 |
| Закись азота (№О) | от 0 до 1000 млн-1 | ±8 |
| Закись азота (N2О) | от 0 до 3000 млн-1 | ±6 |
| Закись азота (№О) | от 0 до 0,5 % об.д. | ±6 |
| Закись азота (N2О) | от 0 до 1 % об.д. | ±4 |
| Закись азота (№О) | от 0 до 3 % об.д. | ±4 |
| Закись азота (№О) | от 0 до 5 % об.д. | ±3 |
| Закись азота (N2О) | от 0 до 10 % об.д. | ±3 |
| Закись азота (№О) | от 0 до 30 % об.д. | ±2 |
| Закись азота (N2О) | от 0 до 50 % об.д. | ±2 |
| Закись азота (№О) | от 0 до 100 %об.д. | ±2 |
| Карбонилсульфид (COS) | от 0 до 1 млн-1 | ±40 |
| Карбонилсульфид (COS) | от 0 до 3 млн-1 | ±30 |
| Карбонилсульфид (COS) | от 0 до 5 млн-1 | ±25 |
| Карбонилсульфид (COS) | от 0 до 10 млн-1 | ±20 |
| Карбонилсульфид (COS) | от 0 до 20 млн-1 | ±20 |
| Карбонилсульфид (COS) | от 0 до 30 млн-1 | ±18 |
| Карбонилсульфид (COS) | от 0 до 50 млн-1 | ±18 |
| Карбонилсульфид (COS) | от 0 до 100 млн-1 | ±18 |
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Карбонилсульфид (COS) | от 0 до 300 млн-1 | ±15 |
| Карбонилсульфид (COS) | от 0 до 500 млн-1 | ±15 |
| Карбонилсульфид (COS) | от 0 до 1000 млн-1 | ±12 |
| Карбонилсульфид (COS) | от 0 до 5000 млн-1 | ±12 |
| Карбонилсульфид (COS) | от 0 до 1 % об.д. | ±10 |
| Карбонилсульфид (COS) | от 0 до 5 % об.д. | ±10 |
| Карбонилсульфид (COS) | от 0 до 10 % об.д. | ±10 |
| Карбонилсульфид (COS) | от 0 до 30 % об.д. | ±8 |
| Карбонилсульфид (COS) | от 0 до 50 % об.д. | ±6 |
| Карбонилсульфид (COS) | от 0 до 100 % об.д. | ±6 |
| Кислород (О2) | от 0 до 1 млн-1 | ±20 |
| Кислород (О2) | от 0 до 3 млн-1 | ±15 |
| Кислород (О2) | от 0 до 5 млн-1 | ±15 |
| Кислород (О2) | от 0 до 10 млн-1 | ±12 |
| Кислород (О2) | от 0 до 20 млн-1 | ±12 |
| Кислород (О2) | от 0 до 30 млн-1 | ±12 |
| Кислород (О2) | от 0 до 50 млн-1 | ±12 |
| Кислород (О2) | от 0 до 100 млн-1 | ±10 |
| Кислород (О2) | от 0 до 200 млн-1 | ±10 |
| Кислород (О2) | от 0 до 300 млн-1 | ±10 |
| Кислород (О2) | от 0 до 500 млн-1 | ±8 |
| Кислород (О2) | от 0 до 1000 млн-1 | ±8 |
| Кислород (О2) | от 0 до 2000 млн-1 | ±8 |
| Кислород (О2) | от 0 до 3000 млн-1 | ±6 |
| Кислород (О2) | от 0 до 0,5 % об.д. | ±6 |
| Кислород (О2) | от 0 до 1 % об.д. | ±4 |
| Кислород (О2) | от 0 до 2 % об.д. | ±4 |
| Кислород (О2) | от 0 до 3 % об.д. | ±4 |
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Кислород (О2) | от 0 до 5 % об.д. | ±4 |
| Кислород (О2) | от 0 до 10 % об.д. | ±3 |
| Кислород (О2) | от 0 до 15 % об.д. | ±3 |
| Кислород (О2) | от 0 до 20 % об.д. | ±3 |
| Кислород (О2) | от 0 до 21 % об.д. | ±2 |
| Кислород (О2) | от 0 до 25 % об.д. | ±2 |
| Кислород (О2) | от 0 до 30 % об.д. | ±2 |
| Кислород (О2) | от 0 до 50 % об.д. | ±1 |
| Кислород (О2) | от 0 до 100 %об.д. | ±1 |
| Кислород (О2) | от 50 до 100 % об.д. | ±1 |
| Кислород (О2) | от 80 до 100 % об. д. | ±3 |
| Кислород (О2) | от 90 до 100 % об. д. | ±4 |
| Кислород (О2) | от 95 до 100 % об. д. | ±5 |
| Кислород (О2) | от 98 до 100 % об. д. | ±5 |
| Метан (CH4) | от 0 до 1 млн-1 | ±20 |
| Метан (CH4) | от 0 до 3 млн-1 | ±15 |
| Метан (CH4) | от 0 до 5 млн-1 | ±15 |
| Метан (CH4) | от 0 до 10 млн-1 | ±12 |
| Метан (CH4) | от 0 до 20 млн-1 | ±12 |
| Метан (CH4) | от 0 до 30 млн-1 | ±12 |
| Метан (CH4) | от 0 до 50 млн-1 | ±10 |
| Метан (CH4) | от 0 до 100 млн-1 | ±10 |
| Метан (CH4) | от 0 до 200 млн-1 | ±10 |
| Метан (CH4) | от 0 до 300 млн-1 | ±8 |
| Метан (CH4) | от 0 до 500 млн-1 | ±8 |
| Метан (CH4) | от 0 до 1000 млн-1 | ±8 |
| Метан (CH4) | от 0 до 2000 млн-1 | ±8 |
| Метан (CH4) | от 0 до 3000 млн-1 | ±6 |
| Метан (CH4) | от 0 до 0,5 % об.д. | ±6 |
| Метан (CH4) | от 0 до 1 % об.д. | ±4 |
| Метан (CH4) | от 0 до 2 % об.д. | ±4 |
| Метан (CH4) | от 0 до 3 % об.д. | ±4 |
| Метан (CH4) | от 0 до 5 % об.д. | ±3 |
| Метан (CH4) | от 0 до 10 % об.д. | ±3 |
| Метан (CH4) | от 0 до 20 % об.д. | ±2 |
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Метан (CH4) | от 0 до 30 % об.д. | ±2 |
| Метан (CH4) | от 0 до 40 % об.д. | ±2 |
| Метан (CH4) | от 0 до 50 % об.д. | ±2 |
| Метан (CH4) | от 0 до 100 % об.д. | ±2 |
| Метан (CH4) | от 80 до 100 % об. д. | ±2 |
| Метан (CH4) | от 90 до 100 % об. д. | ±2 |
| Метан (CH4) | от 95 до 100 % об. д. | ±3 |
| Метан (CH4) | от 98 до 100 % об. д. | ±5 |
| Метанол (СНзОИ) | от 0 до 1 млн-1 | ±20 |
| Метанол (СНзОH) | от 0 до 3 млн-1 | ±20 |
| Метанол (СНзОH) | от 0 до 5 млн-1 | ±15 |
| Метанол (СНзОИ) | от 0 до 10 млн-1 | ±15 |
| Метанол (СНзОH) | от 0 до 20 млн-1 | ±12 |
| Метанол (СНзОИ) | от 0 до 30 млн-1 | ±12 |
| Метанол (СНзОH) | от 0 до 50 млн-1 | ±12 |
| Метанол (СНзОH) | от 0 до 100 млн-1 | ±12 |
| Метанол (СНзОИ) | от 0 до 200 млн-1 | ±10 |
| Метанол (СНзОH) | от 0 до 300 млн-1 | ±10 |
| Метанол (СНзОИ) | от 0 до 500 млн-1 | ±10 |
| Метанол (СНзОH) | от 0 до 1000 млн-1 | ±8 |
| Метанол (СНзОH) | от 0 до 2000 млн-1 | ±8 |
| Метанол (СНзОИ) | от 0 до 3000 млн-1 | ±6 |
| Метанол (СНзОH) | от 0 до 0,5 % об.д. | ±6 |
| Метанол (СНзОИ) | от 0 до 1 % об.д. | ±4 |
| Метанол (СНзОH) | от 0 до 2 % об.д. | ±4 |
| Метанол (СНзОH) | от 0 до 4 % об.д. | ±2 |
| Метилмеркаптан (CH3SH) | от 0 до 1 млн-1 | ±25 |
| Метилмеркаптан (CH3SH) | от 0 до 3 млн-1 | ±20 |
| Метилмеркаптан (CH3SH) | от 0 до 5 млн-1 | ±20 |
| Метилмеркаптан (CH3SH) | от 0 до 10 млн-1 | ±15 |
| Метилмеркаптан (CH3SH) | от 0 до 20 млн-1 | ±15 |
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Метилмеркаптан (CH3SH) | от 0 до 30 млн-1 | ±15 |
| Метилмеркаптан (CH3SH) | от 0 до 50 млн-1 | ±15 |
| Метилмеркаптан (CH3SH) | от 0 до 100 млн-1 | ±12 |
| Метилмеркаптан (CH3SH) | от 0 до 200 млн-1 | ±12 |
| Метилмеркаптан (CH3SH) | от 0 до 300 млн-1 | ±12 |
| Метилмеркаптан (CH3SH) | от 0 до 500 млн-1 | ±12 |
| Метилмеркаптан (CH3SH) | от 0 до 1000 млн-1 | ±10 |
| Метилмеркаптан (CH3SH) | от 0 до 2000 млн-1 | ±10 |
| Метилмеркаптан (CH3SH) | от 0 до 3000 млн-1 | ±10 |
| Метилмеркаптан (CH3SH) | от 0 до 0,5 % об.д. | ±8 |
| Метилмеркаптан (CH3SH) | от 0 до 1 % об.д. | ±8 |
| Метилмеркаптан (CH3SH) | от 0 до 2 % об.д. | ±8 |
| Метилмеркаптан (CH3SH) | от 0 до 3 % об.д. | ±8 |
| Метилмеркаптан (CH3SH) | от 0 до 5 % об.д. | ±6 |
| Метилмеркаптан (CH3SH) | от 0 до 10 % об.д. | ±6 |
| Метилмеркаптан (CH3SH) | от 0 до 30 % об.д. | ±6 |
| Метилмеркаптан (CH3SH) | от 0 до 50 % об.д. | ±4 |
| Оксид азота (NO) | от 0 до 1 млн-1 | ±20 |
| Оксид азота (NO) | от 0 до 3 млн-1 | ±15 |
| Оксид азота (NO) | от 0 до 5 млн-1 | ±15 |
| Оксид азота (NO) | от 0 до 10 млн-1 | ±12 |
| Оксид азота (NO) | от 0 до 20 млн-1 | ±12 |
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Оксид азота (NO) | от 0 до 30 млн-1 | ±12 |
| Оксид азота (NO) | от 0 до 50 млн-1 | ±10 |
| Оксид азота (NO) | от 0 до 100 млн-1 | ±10 |
| Оксид азота (NO) | от 0 до 150 млн-1 | ±10 |
| Оксид азота (NO) | от 0 до 200 млн-1 | ±8 |
| Оксид азота (NO) | от 0 до 250 млн-1 | ±8 |
| Оксид азота (NO) | от 0 до 300 млн-1 | ±8 |
| Оксид азота (NO) | от 0 до 500 млн-1 | ±6 |
| Оксид азота (NO) | от 0 до 1000 млн-1 | ±6 |
| Оксид азота (NO) | от 0 до 1500 млн-1 | ±6 |
| Оксид азота (NO) | от 0 до 2000 млн-1 | ±6 |
| Оксид азота (NO) | от 0 до 3000 млн-1 | ±6 |
| Оксид азота (NO) | от 0 до 0,5 % об.д. | ±4 |
| Оксид азота (NO) | от 0 до 1 % об.д. | ±4 |
| Оксид азота (NO) | от 0 до 2 % об.д. | ±4 |
| Оксид азота (NO) | от 0 до 3 % об.д. | ±4 |
| Оксид азота (NO) | от 0 до 5 % об.д. | ±4 |
| Оксид азота (NO) | от 0 до 10 % об.д. | ±3 |
| Оксид азота (NO) | от 0 до 20 % об.д. | ±3 |
| Оксид азота (NO) | от 0 до 30 % об.д. | ±3 |
| Оксид азота (NO) | от 0 до 50 % об.д. | ±2 |
| Оксид азота (NO) | от 0 до 100 % об.д. | ±2 |
| Оксид углерода (СО) | от 0 до 1 млн-1 | ±20 |
| Оксид углерода (СО) | от 0 до 3 млн-1 | ±15 |
| Оксид углерода (СО) | от 0 до 5 млн-1 | ±15 |
| Оксид углерода (СО) | от 0 до 10 млн-1 | ±12 |
| Оксид углерода (СО) | от 0 до 20 млн-1 | ±12 |
| Оксид углерода (СО) | от 0 до 30 млн-1 | ±12 |
| Оксид углерода (СО) | от 0 до 50 млн-1 | ±10 |
| Оксид углерода (СО) | от 0 до 100 млн-1 | ±10 |
| Оксид углерода (СО) | от 0 до 150 млн-1 | ±10 |
| Оксид углерода (СО) | от 0 до 200 млн-1 | ±8 |
| Оксид углерода (СО) | от 0 до 250 млн-1 | ±8 |
| Оксид углерода (СО) | от 0 до 300 млн-1 | ±8 |
| Оксид углерода (СО) | от 0 до 500 млн-1 | ±8 |
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Оксид углерода (СО) | от 0 до 1000 млн-1 | ±6 |
| Оксид углерода (СО) | от 0 до 1500 млн-1 | ±6 |
| Оксид углерода (СО) | от 0 до 2000 млн-1 | ±6 |
| Оксид углерода (СО) | от 0 до 3000 млн-1 | ±6 |
| Оксид углерода (СО) | от 0 до 0,5 % об.д. | ±6 |
| Оксид углерода (СО) | от 0 до 1 % об.д. | ±4 |
| Оксид углерода (СО) | от 0 до 2 % об.д. | ±4 |
| Оксид углерода (СО) | от 0 до 3 % об.д. | ±4 |
| Оксид углерода (СО) | от 0 до 5 % об.д. | ±4 |
| Оксид углерода (СО) | от 0 до 10 % об.д. | ±2 |
| Оксид углерода (СО) | от 0 до 20 % об.д. | ±2 |
| Оксид углерода (СО) | от 0 до 30 % об.д. | ±2 |
| Оксид углерода (СО) | от 0 до 50 % об.д. | ±1 |
| Оксид углерода (СО) | от 0 до 100 % об.д. | ±1 |
| Оксид углерода (СО) | от 80 до 100 % об. д. | ±2 |
| Оксид углерода (СО) | от 90 до 100 % об. д. | ±2 |
| Оксид углерода (СО) | от 95 до 100 % об. д. | ±4 |
| Оксид углерода (СО) | от 98 до 100 % об. д. | ±5 |
| Сероводород (H2S) | от 0 до 1 млн-1 | ±20 |
| Сероводород (H2S) | от 0 до 2 млн-1 | ±15 |
| Сероводород (H2S) | от 0 до 3 млн-1 | ±15 |
| Сероводород (H2S) | от 0 до 5 млн-1 | ±15 |
| Сероводород (H2S) | от 0 до 10 млн-1 | ±12 |
| Сероводород (H2S) | от 0 до 20 млн-1 | ±12 |
| Сероводород (H2S) | от 0 до 30 млн-1 | ±12 |
| Сероводород (H2S) | от 0 до 50 млн-1 | ±12 |
| Сероводород (H2S) | от 0 до 100 млн-1 | ±10 |
| Сероводород (H2S) | от 0 до 150 млн-1 | ±10 |
| Сероводород (H2S) | от 0 до 200 млн-1 | ±10 |
| Сероводород (H2S) | от 0 до 250 млн-1 | ±10 |
| Сероводород (H2S) | от 0 до 300 млн-1 | ±10 |
| Сероводород (H2S) | от 0 до 500 млн-1 | ±8 |
| Сероводород (H2S) | от 0 до 1000 млн-1 | ±8 |
| Сероводород (H2S) | от 0 до 1500 млн-1 | ±8 |
| Сероводород (H2S) | от 0 до 2000 млн-1 | ±8 |
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Сероводород (№S) | от 0 до 3000 млн-1 | ±8 |
| Сероводород (№S) | от 0 до 0,5 % об.д. | ±6 |
| Сероводород (Н2S) | от 0 до 1 % об.д. | ±6 |
| Сероводород (Н2S) | от 0 до 2 % об.д. | ±6 |
| Сероводород (Н2S) | от 0 до 3 % об.д. | ±5 |
| Сероводород (Н2S) | от 0 до 4 % об.д. | ±5 |
| Сероводород (№S) | от 0 до 5 % об.д. | ±4 |
| Сероводород (Н2S) | от 0 до 10 % об.д. | ±4 |
| Сероводород (Н2S) | от 0 до 20 % об.д. | ±2 |
| Сероводород (Н2S) | от 0 до 30 % об.д. | ±2 |
| Сероводород (Н2S) | от 0 до 50 % об.д. | ±1 |
| Сероводород (№S) | от 0 до 100 % об.д. | ±1 |
| Сероуглерод (СS2) | от 0 до 1 млн-1 | ±30 |
| Сероуглерод (СS2) | от 0 до 2 млн-1 | ±25 |
| Сероуглерод (СS2) | от 0 до 3 млн-1 | ±25 |
| Сероуглерод (СS2) | от 0 до 5 млн-1 | ±25 |
| Сероуглерод ^S2) | от 0 до 10 млн-1 | ±20 |
| Сероуглерод (СS2) | от 0 до 20 млн-1 | ±20 |
| Сероуглерод ^S2) | от 0 до 30 млн-1 | ±20 |
| Сероуглерод (СS2) | от 0 до 50 млн-1 | ±20 |
| Сероуглерод (СS2) | от 0 до 100 млн-1 | ±18 |
| Сероуглерод ^S2) | от 0 до 300 млн-1 | ±16 |
| Сероуглерод (СS2) | от 0 до 500 млн-1 | ±16 |
| Сероуглерод ^S2) | от 0 до 1000 млн-1 | ±14 |
| Сероуглерод (СS2) | от 0 до 0,5 % об.д. | ±12 |
| Сероуглерод (СS2) | от 0 до 1 % об.д. | ±12 |
| Сероуглерод ^S2) | от 0 до 5 % об.д. | ±10 |
| Сероуглерод (СS2) | от 0 до 10 % об.д. | ±10 |
| Цианистый водород (HCN) | от 0 до 1 млн-1 | ±30 |
| Цианистый водород (HCN) | от 0 до 2 млн-1 | ±30 |
| Цианистый водород (HCN) | от 0 до 3 млн-1 | ±30 |
| Цианистый водород (HCN) | от 0 до 5 млн-1 | ±25 |
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Цианистый водород (HCN) | от 0 до 10 млн-1 | ±25 |
| Цианистый водород (HCN) | от 0 до 20 млн-1 | ±22 |
| Цианистый водород (HCN) | от 0 до 30 млн-1 | ±22 |
| Цианистый водород (HCN) | от 0 до 50 млн-1 | ±20 |
| Цианистый водород (HCN) | от 0 до 100 млн-1 | ±20 |
| Цианистый водород (HCN) | от 0 до 200 млн-1 | ±18 |
| Цианистый водород (HCN) | от 0 до 300 млн-1 | ±18 |
| Цианистый водород (HCN) | от 0 до 500 млн-1 | ±16 |
| Фенол ^6№ОН) | от 0 до 3 млн-1 | ±25 |
| Фенол ^6№ОН) | от 0 до 5 млн-1 | ±20 |
| Фенол ^6№ОН) | от 0 до 10 млн-1 | ±20 |
| Фенол ^6№ОН) | от 0 до 25 млн-1 | ±20 |
| Формальдегид(СШО) | от 0 до 1 млн-1 | ±30 |
| Формальдегид (СН2О) | от 0 до 2 млн-1 | ±30 |
| Формальдегид (СН2О) | от 0 до 3 млн-1 | ±30 |
| Формальдегид (СН2О) | от 0 до 5 млн-1 | ±25 |
| Формальдегид (СН2О) | от 0 до 10 млн-1 | ±20 |
| Фтористый водород (HF) | от 0 до 1 млн-1 | ±25 |
| Фтористый водород (HF) | от 0 до 3 млн-1 | ±25 |
| Фтористый водород (HF) | от 0 до 5 млн-1 | ±20 |
| Фтористый водород (HF) | от 0 до 10 млн-1 | ±20 |
| Фтористый водород (HF) | от 0 до 20 млн-1 | ±15 |
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Фтористый водород (HF) | от 0 до 30 млн-1 | ±15 |
| Фтористый водород (HF) | от 0 до 50 млн-1 | ±15 |
| Фтористый водород (HF) | от 0 до 100 млн-1 | ±12 |
| Фтористый водород (HF) | от 0 до 150 млн-1 | ±12 |
| Фтористый водород (HF) | от 0 до 200 млн-1 | ±12 |
| Фтористый водород (HF) | от 0 до 250 млн-1 | ±12 |
| Фтористый водород (HF) | от 0 до 300 млн-1 | ±12 |
| Фтористый водород (HF) | от 0 до 500 млн-1 | ±10 |
| Фтористый водород (HF) | от 0 до 1000 млн-1 | ±10 |
| Фтористый водород (HF) | от 0 до 3000 млн-1 | ±10 |
| Фтористый водород (HF) | от 0 до 5000 млн-1 | ±8 |
| Фтористый водород (HF) | от 0 до 1 % об.д. | ±8 |
| Фтористый водород (HF) | от 0 до 3 % об.д. | ±8 |
| Фтористый водород (HF) | от 0 до 5 % об.д. | ±6 |
| Фтористый водород (HF) | от 0 до 10 % об.д. | ±6 |
| Хлор (CI2) | от 0 до 3 млн-1 | ±20 |
| Хлор (CI2) | от 0 до 5 млн-1 | ±20 |
| Хлор (CI2) | от 0 до 10 млн-1 | ±18 |
| Хлор (CI2) | от 0 до 20 млн-1 | ±15 |
| Хлор (CI2) | от 0 до 30 млн-1 | ±15 |
| Хлор (CI2) | от 0 до 50 млн-1 | ±15 |
| Хлор (CI2) | от 0 до 100 млн-1 | ±12 |
| Хлор (CI2) | от 0 до 200 млн-1 | ±12 |
| Хлор (CI2) | от 0 до 300 млн-1 | ±12 |
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Хлор (CI2) | от 0 до 500 млн-1 | ±10 |
| Хлор (CI2) | от 0 до 1000 млн-1 | ±10 |
| Хлор (CI2) | от 0 до 2000 млн-1 | ±10 |
| Хлор (CI2) | от 0 до 3000 млн-1 | ±10 |
| Хлор (CI2) | от 0 до 5000 млн-1 | ±8 |
| Хлор (CI2) | от 0 до 1 % об.д. | ±8 |
| Хлор (CI2) | от 0 до 3 % об.д. | ±8 |
| Хлор (CI2) | от 0 до 5 % об.д. | ±6 |
| Хлор (CI2) | от 0 до 10 % об.д. | ±6 |
| Хлор (CI2) | от 0 до 20 % об.д. | ±4 |
| Хлор (CI2) | от 0 до 30 % об.д. | ±4 |
| Хлор (CI2) | от 0 до 50 % об.д. | ±2 |
| Хлор (CI2) | от 0 до 80 % об.д. | ±2 |
| Хлор (CI2) | от 0 до 100 % об.д. | ±2 |
| Хлор (CI2) | от 50 до 100 % об.д. | ±2 |
| Хлор (CI2) | от 80 до 100 % об.д. | ±4 |
| Хлор (CI2) | от 90 до 100 % об.д. | ±6 |
| Хлор (CI2) | от 95 до 100 % об.д. | ±6 |
| Хлор (CI2) | от 98 до 100 % об.д. | ±8 |
| Хлористый водород (HCl) | от 0 до 1 млн-1 | ±25 |
| Хлористый водород (HCl) | от 0 до 3 млн-1 | ±20 |
| Хлористый водород (HCl) | от 0 до 5 млн-1 | ±20 |
| Хлористый водород (HCl) | от 0 до 10 млн-1 | ±15 |
| Хлористый водород (HCl) | от 0 до 20 млн-1 | ±15 |
| Хлористый водород (HCl) | от 0 до 30 млн-1 | ±15 |
| Хлористый водород (HCl) | от 0 до 50 млн-1 | ±15 |
| Хлористый водород (HCl) | от 0 до 100 млн-1 | ±12 |
| Хлористый водород (HCl) | от 0 до 150 млн-1 | ±12 |
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Хлористый водород (HCl) | от 0 до 200 млн-1 | ±12 |
| Хлористый водород (HCl) | от 0 до 300 млн-1 | ±12 |
| Хлористый водород (HCl) | от 0 до 500 млн-1 | ±10 |
| Хлористый водород (HCl) | от 0 до 1000 млн-1 | ±10 |
| Хлористый водород (HCl) | от 0 до 1500 млн-1 | ±10 |
| Хлористый водород (HCl) | от 0 до 2000 млн-1 | ±10 |
| Хлористый водород (HCl) | от 0 до 3000 млн-1 | ±10 |
| Хлористый водород (HCl) | от 0 до 5000 млн-1 | ±8 |
| Хлористый водород (HCl) | от 0 до 1 % об.д. | ±8 |
| Хлористый водород (HCl) | от 0 до 3 % об.д. | ±8 |
| Хлористый водород (HCl) | от 0 до 5 % об.д. | ±6 |
| Хлористый водород (HCl) | от 0 до 10 % об.д. | ±6 |
| Хлористый водород (HCl) | от 0 до 30 % об.д. | ±4 |
| Хлористый водород (HCl) | от 0 до 50 % об.д. | ±4 |
| Хлористый водород (HCl) | от 0 до 100 % об.д. | ±2 |
| Этан (C2H6) | от 0 до 3 млн-1 | ±25 |
| Этан (C2H6) | от 0 до 5 млн-1 | ±20 |
| Этан (C2H6) | от 0 до 10 млн-1 | ±15 |
| Этан (C2H6) | от 0 до 30 млн-1 | ±15 |
| Этан (C2H6) | от 0 до 50 млн-1 | ±12 |
| Этан (C2H6) | от 0 до 100 млн-1 | ±12 |
| Этан (C2H6) | от 0 до 300 млн-1 | ±10 |
| Этан (C2H6) | от 0 до 500 млн-1 | ±10 |
| Этан (C2H6) | от 0 до 1000 млн-1 | ±10 |
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Этан (C2H6) | от 0 до 3000 млн-1 | ±8 |
| Этан (C2H6) | от 0 до 0,5 % об.д. | ±8 |
| Этан (C2H6) | от 0 до 1 % об.д. | ±8 |
| Этан (C2H6) | от 0 до 2 % об.д. | ±6 |
| Этан (C2H6) | от 0 до 3 % об.д. | ±6 |
| Этан (C2H6) | от 0 до 5 % об.д. | ±6 |
| Этан (C2H6) | от 0 до 10 % об.д. | ±4 |
| Этан (C2H6) | от 0 до 30 % об.д. | ±4 |
| Этан (C2H6) | от 0 до 50 % об.д. | ±2 |
| Этан (C2H6) | от 0 до 100 % об.д. | ±2 |
| Этанол (C2H5OH) | от 0 до 1 млн-1 | ±25 |
| Этанол (C2H5OH) | от 0 до 3 млн-1 | ±20 |
| Этанол (C2H5OH) | от 0 до 5 млн-1 | ±20 |
| Этанол (C2H5OH) | от 0 до 10 млн-1 | ±15 |
| Этанол (C2H5OH) | от 0 до 30 млн-1 | ±15 |
| Этанол (C2H5OH) | от 0 до 50 млн-1 | ±15 |
| Этанол (C2H5OH) | от 0 до 100 млн-1 | ±12 |
| Этанол (C2H5OH) | от 0 до 300 млн-1 | ±12 |
| Этанол (C2H5OH) | от 0 до 500 млн-1 | ±10 |
| Этанол (C2H5OH) | от 0 до 1000 млн-1 | ±10 |
| Этанол (C2H5OH) | от 0 до 3000 млн-1 | ±8 |
| Этанол (C2H5OH) | от 0 до 0,5 % об.д. | ±8 |
| Этанол (C2H5OH) | от 0 до 1,0 % об.д. | ±6 |
| Этилен (C2H4) | от 0 до 5 млн-1 | ±20 |
| Этилен (C2H4) | от 0 до 10 млн-1 | ±20 |
| Этилен (C2H4) | от 0 до 30 млн-1 | ±15 |
| Этилен (C2H4) | от 0 до 50 млн-1 | ±15 |
| Этилен (C2H4) | от 0 до 100 млн-1 | ±12 |
| Этилен (C2H4) | от 0 до 300 млн-1 | ±12 |
| Этилен (C2H4) | от 0 до 500 млн-1 | ±10 |
| Этилен (C2H4) | от 0 до 1000 млн-1 | ±10 |
| Этилен (C2H4) | от 0 до 3000 млн-1 | ±10 |
| Этилен (C2H4) | от 0 до 0,5 % об.д. | ±8 |
| Этилен (C2H4) | от 0 до 1 % об.д. | ±8 |
| Этилен (C2H4) | от 0 до 2 % об.д. | ±8 |
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Этилен (C2H4) | от 0 до 3 % об.д. | ±6 |
| Этилен (C2H4) | от 0 до 5 % об.д. | ±6 |
| Этилен (C2H4) | от 0 до 10 % об.д. | ±6 |
| Этилен (C2H4) | от 0 до 30 % об.д. | ±4 |
| Этилен (C2H4) | от 0 до 50 % об.д. | ±4 |
| Этилен (C2H4) | от 0 до 100 % об.д. | ±2 |
| Этиленоксид (С2ЩО) | от 0 до 3 млн-1 | ±20 |
| Этиленоксид (С2ЩО) | от 0 до 5 млн-1 | ±20 |
| Этиленоксид (С2ЩО) | от 0 до 10 млн-1 | ±15 |
| Этиленоксид (С2ЩО) | от 0 до 30 млн-1 | ±15 |
| Этиленоксид (C2H4О) | от 0 до 50 млн-1 | ±15 |
| Этиленоксид (С2ЩО) | от 0 до 100 млн-1 | ±12 |
| Этиленоксид (C2H4О) | от 0 до 300 млн-1 | ±12 |
| Этиленоксид (С2ЩО) | от 0 до 500 млн-1 | ±10 |
| Этиленоксид (C2H4О) | от 0 до 1000 млн-1 | ±10 |
| Этиленоксид (C2H4О) | от 0 до 3000 млн-1 | ±8 |
| Этиленоксид (С2ЩО) | от 0 до 0,5 % об.д. | ±8 |
| Этиленоксид (C2H4О) | от 0 до 1 % об.д. | ±6 |
| Этиленоксид (С2ЩО) | от 0 до 2 % об.д. | ±6 |
| Этиленоксид (C2H4О) | от 0 до 3 % об.д. | ±6 |
| Этиленоксид (C2H4О) | от 0 до 5 % об.д. | ±4 |
| Этиленоксид (С2ЩО) | от 0 до 10 % об.д. | ±4 |
| Примечание: 1. При заказе анализатора с верхним пределом диапазона измерения, отличным отуказанного в таблице 2, выбирают наименьший диапазон измерений, включающий это значение. 2. Значения пределов диапазона измерений устанавливаются на заводе-производителе, согласно требованиям Заказчика, с указанием в паспорте прибора, и могут быть изменены Пользователем в процессе эксплуатации при наличии физической возможности метода измерения. | ||
Диапазоны измерений массовой концентрации анализируемых веществ и пределы допускаемой основной, приведённой к верхнему пределу измерения, погрешности анализаторов с оптико-абсорбционными детекторами (ОАД) и лазерными спектрометрическими детекторами (ЛСД) приведены в таблице 3.
| Определяемый компонент | Диапазон измерений массовой концентрации компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Аммиак (NH3) | от 0 до 2 мг/м3 | ±20 |
| Аммиак (NH3) | от 0 до 3 мг/м3 | ±15 |
| Аммиак (NH3) | от 0 до 5 мг/м3 | ±15 |
| Аммиак (NH3) | от 0 до 10 мг/м3 | ±10 |
| Аммиак (NH3) | от 0 до 20 мг/м3 | ±10 |
| Аммиак (NH3) | от 0 до 25 мг/м3 | ±10 |
| Аммиак (NH3) | от 0 до 30 мг/м3 | ±10 |
| Аммиак (NH3) | от 0 до 40 мг/м3 | ±10 |
| Аммиак (NH3) | от 0 до 50 мг/м3 | ±10 |
| Аммиак (NH3) | от 0 до 100 мг/м3 | ±10 |
| Аммиак (NH3) | от 0 до 150 мг/м3 | ±10 |
| Аммиак (NH3) | от 0 до 200 мг/м3 | ±10 |
| Аммиак (NH3) | от 0 до 250 мг/м3 | ±10 |
| Аммиак (NH3) | от 0 до 300 мг/м3 | ±10 |
| Аммиак (NH3) | от 0 до 400 мг/м3 | ±9 |
| Аммиак (NH3) | от 0 до 500 мг/м3 | ±9 |
| Аммиак (NH3) | от 0 до 800 мг/м3 | ±9 |
| Аммиак (NH3) | от 0 до 1000 мг/м3 | ±8 |
| Аммиак (NH3) | от 0 до 1500 мг/м3 | ±8 |
| Аммиак (NH3) | от 0 до 2000 мг/м3 | ±8 |
| Аммиак (NH3) | от 0 до 2500 мг/м3 | ±6 |
| Аммиак (NH3) | от 0 до 3000 мг/м3 | ±6 |
| Аммиак (NH3) | от 0 до 4000 мг/м3 | ±5 |
| Аммиак (NH3) | от 0 до 5000 мг/м3 | ±5 |
| Аммиак (NH3) | от 0 до 10000 мг/м3 | ±4 |
| Ацетилен (С2Н2) | от 0 до 5 мг/м3 | ±20 |
| Ацетилен (С2Н2) | от 0 до 10 мг/м3 | ±20 |
| Ацетилен (С2Н2) | от 0 до 30 мг/м3 | ±15 |
| Ацетилен (С2Н2) | от 0 до 50 мг/м3 | ±10 |
| Ацетилен (С2Н2) | от 0 до 100 мг/м3 | ±10 |
| Ацетилен (С2Н2) | от 0 до 300 мг/м3 | ±10 |
| Ацетилен (С2Н2) | от 0 до 500 мг/м3 | ±10 |
| Ацетилен (С2Н2) | от 0 до 1000 мг/м3 | ±8 |
| Ацетилен (С2Н2) | от 0 до 3000 мг/м3 | ±8 |
| Ацетилен (С2Н2) | от 0 до 5000 мг/м3 | ±8 |
| Ацетилен (С2Н2) | от 0 до 10000 мг/м3 | ±6 |
| Ацетон (С3Н6О) | от 0 до 3 мг/м3 | ±20 |
| Ацетон (С3Н6О) | от 0 до 5 мг/м3 | ±20 |
| Ацетон (С3Н6О) | от 0 до 10 мг/м3 | ±15 |
| Продолжение таблицы 3 | ||
| 1 | 2 | 3 |
| Ацетон (СзШО) | от 0 до 30 мг/м3 | ±15 |
| Ацетон (СзШО) | от 0 до 50 мг/м3 | ±15 |
| Ацетон (СзШО) | от 0 до 100 мг/м3 | ±12 |
| Ацетон (СзШО) | от 0 до 300 мг/м3 | ±12 |
| Ацетон (СзШО) | от 0 до 500 мг/м3 | ±10 |
| Ацетон (СзШО) | от 0 до 1000 мг/м3 | ±10 |
| Ацетон (СзШО) | от 0 до 3000 мг/м3 | ±8 |
| Ацетон (СзШО) | от 0 до 5000 мг/м3 | ±8 |
| Ацетон (СзШО) | от 0 до 10000 мг/м3 | ±6 |
| Ацетон (СзШО) | от 0 до 30000 мг/м3 | ±5 |
| Бутан (С4Н10) | от 0 до 5 мг/м3 | ±20 |
| Бутан (С4Н10) | от 0 до 10 мг/м3 | ±20 |
| Бутан (С4Н10) | от 0 до 30 мг/м3 | ±20 |
| Бутан (С4Н10) | от 0 до 50 мг/м3 | ±15 |
| Бутан (С4Н10) | от 0 до 100 мг/м3 | ±15 |
| Бутан (С4Н10) | от 0 до 300 мг/м3 | ±12 |
| Бутан (С4Н10) | от 0 до 500 мг/м3 | ±12 |
| Бутан (С4Н10) | от 0 до 1000 мг/м3 | ±10 |
| Бутан (С4Н10) | от 0 до 3000 мг/м3 | ±8 |
| Бутан (С4Н10) | от 0 до 5000 мг/м3 | ±6 |
| Бутан (С4Н10) | от 0 до 10000 мг/м3 | ±6 |
| Бутан (С4Н10) | от 0 до 30000 мг/м3 | ±4 |
| Вода (Н2О) | от 0 до 1 мг/м3 | ±25 |
| Вода (Н2О) | от 0 до 3 мг/м3 | ±20 |
| Вода (Н2О) | от 0 до 5 мг/м3 | ±20 |
| Вода (Н2О) | от 0 до 10 мг/м3 | ±20 |
| Вода (Н2О) | от 0 до 15 мг/м3 | ±15 |
| Вода (Н2О) | от 0 до 20 мг/м3 | ±15 |
| Вода (Н2О) | от 0 до 25 мг/м3 | ±15 |
| Вода (Н2О) | от 0 до 30 мг/м3 | ±12 |
| Вода (Н2О) | от 0 до 40 мг/м3 | ±12 |
| Вода (Н2О) | от 0 до 50 мг/м3 | ±12 |
| Вода (Н2О) | от 0 до 100 мг/м3 | ±10 |
| Вода (Н2О) | от 0 до 150 мг/м3 | ±10 |
| Вода (Н2О) | от 0 до 200 мг/м3 | ±10 |
| Вода (Н2О) | от 0 до 250 мг/м3 | ±10 |
| Вода (Н2О) | от 0 до 300 мг/м3 | ±10 |
| Вода (Н2О) | от 0 до 400 мг/м3 | ±10 |
| Вода (Н2О) | от 0 до 500 мг/м3 | ±10 |
| Вода (Н2О) | от 0 до 1000 мг/м3 | ±10 |
| Вода (Н2О) | от 0 до 2000 мг/м3 | ±10 |
| Вода (Н2О) | от 0 до 3000 мг/м3 | ±10 |
| Вода (Н2О) | от 0 до 4000 мг/м3 | ±8 |
| Вода (Н2О) | от 0 до 5000 мг/м3 | ±8 |
| Продолжение таблицы 3 | ||
| 1 | 2 | 3 |
| Вода (Н2О) | от 0 до 10000 мг/м3 | ±8 |
| Водород (H2) | от 0 до 1 мг/м3 | ±15 |
| Водород (H2) | от 0 до 3 мг/м3 | ±12 |
| Водород (H2) | от 0 до 5 мг/м3 | ±12 |
| Водород (H2) | от 0 до 10 мг/м3 | ±10 |
| Водород (H2) | от 0 до 30 мг/м3 | ±10 |
| Водород (H2) | от 0 до 50 мг/м3 | ±10 |
| Водород (H2) | от 0 до 100 мг/м3 | ±8 |
| Водород (H2) | от 0 до 300 мг/м3 | ±6 |
| Водород (H2) | от 0 до 500 мг/м3 | ±5 |
| Водород (H2) | от 0 до 1000 мг/м3 | ±4 |
| Гексафторидсеры (SF6) | от 0 до 5 мг/м3 | ±20 |
| Гексафторидсеры (SF6) | от 0 до 10 мг/м3 | ±20 |
| Гексафторидсеры (SF6) | от 0 до 30 мг/м3 | ±15 |
| Гексафторидсеры (SF6) | от 0 до 50 мг/м3 | ±15 |
| Гексафторидсеры (SF6) | от 0 до 100 мг/м3 | ±12 |
| Гексафторидсеры (SF6) | от 0 до 300 мг/м3 | ±12 |
| Гексафторидсеры (SF6) | от 0 до 500 мг/м3 | ±12 |
| Гексафторидсеры (SF6) | от 0 до 1000 мг/м3 | ±12 |
| Гексафторидсеры (SF6) | от 0 до 3000 мг/м3 | ±10 |
| Гексафторидсеры (SF6) | от 0 до 5000 мг/м3 | ±10 |
| Гексафторидсеры (SF6) | от 0 до 10000 мг/м3 | ±8 |
| Гексафторидсеры (SF6) | от 0 до 50000 мг/м3 | ±5 |
| Диоксид азота (NO2) | от 0 до 2 мг/м3 | ±20 |
| Диоксид азота (NO2) | от 0 до 3 мг/м3 | ±20 |
| Диоксид азота (NO2) | от 0 до 5 мг/м3 | ±20 |
| Диоксид азота (NO2) | от 0 до 10 мг/м3 | ±15 |
| Диоксид азота (NO2) | от 0 до 15 мг/м3 | ±15 |
| Диоксид азота (NO2) | от 0 до 20 мг/м3 | ±12 |
| (NO2) | от 0 до 25 мг/м3 | ±12 |
| Диоксид азота (NO2) | от 0 до 30 мг/м3 | ±12 |
| Диоксид азота (NO2) | от 0 до 40 мг/м3 | ±12 |
| Диоксид азота (NO2) | от 0 до 50 мг/м3 | ±12 |
| Диоксид азота (NO2) | от 0 до 100 мг/м3 | ±10 |
| Диоксид азота (NO2) | от 0 до 150 мг/м3 | ±10 |
| Диоксид азота (NO2) | от 0 до 200 мг/м3 | ±10 |
| Диоксид азота (NO2) | от 0 до 250 мг/м3 | ±10 |
| Диоксид азота (NO2) | от 0 до 300 мг/м3 | ±8 |
| Диоксид азота (NO2) | от 0 до 400 мг/м3 | ±8 |
| Диоксид азота (NO2) | от 0 до 500 мг/м3 | ±8 |
| Диоксид азота (NO2) | от 0 до 800 мг/м3 | ±8 |
| Диоксид азота (NO2) | от 0 до 1000 мг/м3 | ±8 |
| Диоксид азота (NO2) | от 0 до 1500 мг/м3 | ±8 |
| Продолжение таблицы 3 | ||
| 1 | 2 | 3 |
| Диоксид азота (NO2) | от 0 до 2000 мг/м3 | ±8 |
| Диоксид азота (NO2) | от 0 до 2500 мг/м3 | ±6 |
| Диоксид азота (NO2) | от 0 до 3000 мг/м3 | ±6 |
| Диоксид азота (NO2) | от 0 до 4000 мг/м3 | ±6 |
| Диоксид азота (NO2) | от 0 до 5000 мг/м3 | ±6 |
| Диоксид азота (NO2) | от 0 до 10000 мг/м3 | ±5 |
| Диоксид азота (NO2) | от 0 до 30000 мг/м3 | ±4 |
| Диоксид серы (SO2) | от 0 до 2 мг/м3 | ±20 |
| Диоксид серы (SO2) | от 0 до 3 мг/м3 | ±20 |
| Диоксид серы (SO2) | от 0 до 5 мг/м3 | ±20 |
| Диоксид серы (SO2) | от 0 до 10 мг/м3 | ±20 |
| Диоксид серы (SO2) | от 0 до 15 мг/м3 | ±15 |
| Диоксид серы (SO2) | от 0 до 20 мг/м3 | ±15 |
| Диоксид серы (SO2) | от 0 до 25 мг/м3 | ±15 |
| Диоксид серы (SO2) | от 0 до 30 мг/м3 | ±12 |
| Диоксид серы (SO2) | от 0 до 40 мг/м3 | ±12 |
| Диоксид серы (SO2) | от 0 до 50 мг/м3 | ±12 |
| Диоксид серы (SO2) | от 0 до 100 мг/м3 | ±12 |
| Диоксид серы (SO2) | от 0 до 150 мг/м3 | ±10 |
| Диоксид серы (SO2) | от 0 до 200 мг/м3 | ±10 |
| Диоксид серы (SO2) | от 0 до 250 мг/м3 | ±10 |
| Диоксид серы (SO2) | от 0 до 300 мг/м3 | ±10 |
| Диоксид серы (SO2) | от 0 до 400 мг/м3 | ±10 |
| Диоксид серы (SO2) | от 0 до 500 мг/м3 | ±10 |
| Диоксид серы (SO2) | от 0 до 800 мг/м3 | ±10 |
| Диоксид серы (SO2) | от 0 до 1000 мг/м3 | ±8 |
| Диоксид серы (SO2) | от 0 до 1500 мг/м3 | ±8 |
| Диоксид серы (SO2) | от 0 до 2000 мг/м3 | ±8 |
| Диоксид серы (SO2) | от 0 до 2500 мг/м3 | ±8 |
| Диоксид серы (SO2) | от 0 до 3000 мг/м3 | ±8 |
| Диоксид серы (SO2) | от 0 до 4000 мг/м3 | ±8 |
| Диоксид серы (SO2) | от 0 до 5000 мг/м3 | ±8 |
| Диоксид серы (SO2) | от 0 до 10000 мг/м3 | ±6 |
| Диоксид серы (SO2) | от 0 до 30000 мг/м3 | ±4 |
| Диоксид углерода (СО2) | от 0 до 2 мг/м3 | ±15 |
| Диоксид углерода (СО2) | от 0 до 3 мг/м3 | ±15 |
| Диоксид углерода (СО2) | от 0 до 5 мг/м3 | ±15 |
| Диоксид углерода (СО2) | от 0 до 10 мг/м3 | ±12 |
| Диоксид углерода (СО2) | от 0 до 15 мг/м3 | ±12 |
| Диоксид углерода (СО2) | от 0 до 20 мг/м3 | ±12 |
| Диоксид углерода (СО2) | от 0 до 25 мг/м3 | ±12 |
| Диоксид углерода (СО2) | от 0 до 30 мг/м3 | ±10 |
| Диоксид углерода (СО2) | от 0 до 40 мг/м3 | ±10 |
| Продолжение таблицы 3 | ||
| 1 | 2 | 3 |
| Диоксид углерода (СО2) | от 0 до 50 мг/м3 | ±10 |
| Диоксид углерода (СО2) | от 0 до 100 мг/м3 | ±8 |
| Диоксид углерода (СО2) | от 0 до 300 мг/м3 | ±8 |
| Диоксид углерода (СО2) | от 0 до 500 мг/м3 | ±8 |
| Диоксид углерода (СО2) | от 0 до 800 мг/м3 | ±8 |
| Диоксид углерода (СО2) | от 0 до 1000 мг/м3 | ±8 |
| Диоксид углерода (СО2) | от 0 до 3000 мг/м3 | ±6 |
| Диоксид углерода (СО2) | от 0 до 5000 мг/м3 | ±6 |
| Диоксид углерода (СО2) | от 0 до 10000 мг/м3 | ±4 |
| Диоксид углерода (СО2) | от 0 до 30000 мг/м3 | ±4 |
| Закись азота (N2О) | от 0 до 2 мг/м3 | ±20 |
| Закись азота (№О) | от 0 до 5 мг/м3 | ±15 |
| Закись азота (N2О) | от 0 до 10 мг/м3 | ±15 |
| Закись азота (№О) | от 0 до 15 мг/м3 | ±15 |
| Закись азота (№О) | от 0 до 20 мг/м3 | ±12 |
| Закись азота (N2О) | от 0 до 25 мг/м3 | ±12 |
| Закись азота (№О) | от 0 до 30 мг/м3 | ±12 |
| Закись азота (N2О) | от 0 до 40 мг/м3 | ±12 |
| Закись азота (№О) | от 0 до 50 мг/м3 | ±12 |
| Закись азота (№О) | от 0 до 100 мг/м3 | ±10 |
| Закись азота (N2О) | от 0 до 300 мг/м3 | ±10 |
| Закись азота (№О) | от 0 до 500 мг/м3 | ±10 |
| Закись азота (N2О) | от 0 до 800 мг/м3 | ±8 |
| Закись азота (№О) | от 0 до 1000 мг/м3 | ±8 |
| Закись азота (№О) | от 0 до 3000 мг/м3 | ±6 |
| Закись азота (N2О) | от 0 до 5000 мг/м3 | ±6 |
| Закись азота (№О) | от 0 до 10000 мг/м3 | ±6 |
| Закись азота (N2О) | от 0 до 30000 мг/м3 | ±4 |
| Карбонилсульфид (TOS) | от 0 до 3 мг/м3 | ±40 |
| Карбонилсульфид (COS) | от 0 до 5 мг/м3 | ±30 |
| Карбонилсульфид (TOS) | от 0 до 10 мг/м3 | ±25 |
| Карбонилсульфид (COS) | от 0 до 15 мг/м3 | ±20 |
| Карбонилсульфид (COS) | от 0 до 20 мг/м3 | ±20 |
| Карбонилсульфид (TOS) | от 0 до 30 мг/м3 | ±20 |
| Карбонилсульфид (COS) | от 0 до 40 мг/м3 | ±20 |
| Карбонилсульфид (TOS) | от 0 до 50 мг/м3 | ±20 |
| Карбонилсульфид (COS) | от 0 до 100 мг/м3 | ±18 |
| Карбонилсульфид (COS) | от 0 до 150 мг/м3 | ±18 |
| Карбонилсульфид (TOS) | от 0 до 200 мг/м3 | ±18 |
| Карбонилсульфид (COS) | от 0 до 300 мг/м3 | ±15 |
| Карбонилсульфид (TOS) | от 0 до 500 мг/м3 | ±15 |
| Карбонилсульфид (COS) | от 0 до 1000 мг/м3 | ±15 |
| Карбонилсульфид (COS) | от 0 до 3000 мг/м3 | ±12 |
| Продолжение таблицы 3 | ||
| 1 | 2 | 3 |
| Карбонилсульфид (COS) | от 0 до 5000 мг/м3 | ±12 |
| Карбонилсульфид (COS) | от 0 до 10000 мг/м3 | ±12 |
| Карбонилсульфид (COS) | от 0 до 30000 мг/м3 | ±10 |
| Кислород (О2) | от 0 до 2 мг/м3 | ±20 |
| Кислород (О2) | от 0 до 5 мг/м3 | ±15 |
| Кислород (О2) | от 0 до 10 мг/м3 | ±15 |
| Кислород (О2) | от 0 до 15 мг/м3 | ±15 |
| Кислород (О2) | от 0 до 20 мг/м3 | ±12 |
| Кислород (О2) | от 0 до 25 мг/м3 | ±12 |
| Кислород (О2) | от 0 до 30 мг/м3 | ±12 |
| Кислород (О2) | от 0 до 40 мг/м3 | ±12 |
| Кислород (О2) | от 0 до 50 мг/м3 | ±12 |
| Кислород (О2) | от 0 до 100 мг/м3 | ±12 |
| Кислород (О2) | от 0 до 150 мг/м3 | ±10 |
| Кислород (О2) | от 0 до 200 мг/м3 | ±10 |
| Кислород (О2) | от 0 до 250 мг/м3 | ±10 |
| Кислород (О2) | от 0 до 300 мг/м3 | ±10 |
| Кислород (О2) | от 0 до 500 мг/м3 | ±10 |
| Кислород (О2) | от 0 до 800 мг/м3 | ±10 |
| Кислород (О2) | от 0 до 1000 мг/м3 | ±8 |
| Кислород (О2) | от 0 до 3000 мг/м3 | ±8 |
| Кислород (О2) | от 0 до 5000 мг/м3 | ±6 |
| Кислород (О2) | от 0 до 10000 мг/м3 | ±6 |
| Кислород (О2) | от 0 до 30000 мг/м3 | ±4 |
| Метан (CH4) | от 0 до 2 мг/м3 | ±20 |
| Метан (CH4) | от 0 до 5 мг/м3 | ±15 |
| Метан (CH4) | от 0 до 10 мг/м3 | ±15 |
| Метан (CH4) | от 0 до 15мг/м3 | ±12 |
| Метан (CH4) | от 0 до 20 мг/м3 | ±12 |
| Метан (CH4) | от 0 до 25 мг/м3 | ±12 |
| Метан (CH4) | от 0 до 30 мг/м3 | ±12 |
| Метан (CH4) | от 0 до 40 мг/м3 | ±12 |
| Метан (CH4) | от 0 до 50 мг/м3 | ±10 |
| Метан (CH4) | от 0 до 100 мг/м3 | ±10 |
| Метан (CH4) | от 0 до 150 мг/м3 | ±10 |
| Метан (CH4) | от 0 до 200 мг/м3 | ±10 |
| Метан (CH4) | от 0 до 250 мг/м3 | ±8 |
| Метан (CH4) | от 0 до 300 мг/м3 | ±8 |
| Метан (CH4) | от 0 до 400 мг/м3 | ±8 |
| Метан (CH4) | от 0 до 500 мг/м3 | ±8 |
| Метан (CH4) | от 0 до 800 мг/м3 | ±8 |
| Метан (CH4) | от 0 до 1000 мг/м3 | ±8 |
| Метан (CH4) | от 0 до 1500 мг/м3 | ±8 |
| Метан (CH4) | от 0 до 2000 мг/м3 | ±6 |
| Продолжение таблицы 3 | ||
| 1 | 2 | 3 |
| Метан (CH4) | от 0 до 2500 мг/м3 | ±6 |
| Метан (CH4) | от 0 до 3000 мг/м3 | ±6 |
| Метан (CH4) | от 0 до 4000 мг/м3 | ±4 |
| Метан (CH4) | от 0 до 5000 мг/м3 | ±4 |
| Метан (CH4) | от 0 до 10000 мг/м3 | ±4 |
| Метанол (СН3ОИ) | от 0 до 5 мг/м3 | ±20 |
| Метанол (СН3ОИ) | от 0 до 10 мг/м3 | ±15 |
| Метанол (СШОИ) | от 0 до 30 мг/м3 | ±12 |
| Метанол (СН3ОИ) | от 0 до 50 мг/м3 | ±12 |
| Метанол (СШОИ) | от 0 до 100 мг/м3 | ±12 |
| Метанол (СН3ОИ) | от 0 до 300 мг/м3 | ±12 |
| Метанол (СН3ОИ) | от 0 до 500 мг/м3 | ±10 |
| Метанол (СШОИ) | от 0 до 1000 мг/м3 | ±10 |
| Метанол (СН3ОИ) | от 0 до 3000 мг/м3 | ±8 |
| Метанол (СШОИ) | от 0 до 5000 мг/м3 | ±6 |
| Метанол (СН3ОИ) | от 0 до 10000 мг/м3 | ±4 |
| Метанол (СН3ОИ) | от 0 до 30000 мг/м3 | ±3 |
| Метилмеркаптан (CH3SH) | от 0 до 5 мг/м3 | ±25 |
| Метилмеркаптан (CH3SH) | от 0 до 10 мг/м3 | ±20 |
| Метилмеркаптан (CH3SH) | от 0 до 15 мг/м3 | ±20 |
| Метилмеркаптан (CH3SH) | от 0 до 20 мг/м3 | ±15 |
| Метилмеркаптан (CH3SH) | от 0 до 30 мг/м3 | ±15 |
| Метилмеркаптан (CH3SH) | от 0 до 40 мг/м3 | ±15 |
| Метилмеркаптан (CH3SH) | от 0 до 50 мг/м3 | ±15 |
| Метилмеркаптан (CH3SH) | от 0 до 100 мг/м3 | ±15 |
| Метилмеркаптан (CH3SH) | от 0 до 200 мг/м3 | ±12 |
| Метилмеркаптан (CH3SH) | от 0 до 300 мг/м3 | ±12 |
| Метилмеркаптан (CH3SH) | от 0 до 500 мг/м3 | ±12 |
| Метилмеркаптан (CH3SH) | от 0 до 1000 мг/м3 | ±12 |
| Метилмеркаптан (CH3SH) | от 0 до 3000 мг/м3 | ±10 |
| Продолжение таблицы 3 | ||
| 1 | 2 | 3 |
| Метилмеркаптан (CH3SH) | от 0 до 5000 мг/м3 | ±10 |
| Метилмеркаптан (CH3SH) | от 0 до 10000 мг/м3 | ±8 |
| Метилмеркаптан (CH3SH) | от 0 до 30000 мг/м3 | ±8 |
| Оксид азота (NO) | от 0 до 2 мг/м3 | ±20 |
| Оксид азота (NO) | от 0 до 5 мг/м3 | ±15 |
| Оксид азота (NO) | от 0 до 10 мг/м3 | ±15 |
| Оксид азота (NO) | от 0 до 15 мг/м3 | ±12 |
| Оксид азота (NO) | от 0 до 20 мг/м3 | ±12 |
| Оксид азота (NO) | от 0 до 25 мг/м3 | ±12 |
| Оксид азота (NO) | от 0 до 30 мг/м3 | ±12 |
| Оксид азота (NO) | от 0 до 40 мг/м3 | ±12 |
| Оксид азота (NO) | от 0 до 50 мг/м3 | ±12 |
| Оксид азота (NO) | от 0 до 100 мг/м3 | ±10 |
| Оксид азота (NO) | от 0 до 150 мг/м3 | ±10 |
| Оксид азота (NO) | от 0 до 200 мг/м3 | ±10 |
| Оксид азота (NO) | от 0 до 250 мг/м3 | ±8 |
| Оксид азота (NO) | от 0 до 300 мг/м3 | ±8 |
| Оксид азота (NO) | от 0 до 400 мг/м3 | ±8 |
| Оксид азота (NO) | от 0 до 500 мг/м3 | ±8 |
| Оксид азота (NO) | от 0 до 800 мг/м3 | ±6 |
| Оксид азота (NO) | от 0 до 1000 мг/м3 | ±6 |
| Оксид азота (NO) | от 0 до 1500 мг/м3 | ±6 |
| Оксид азота (NO) | от 0 до 2000 мг/м3 | ±6 |
| Оксид азота (NO) | от 0 до 2500 мг/м3 | ±6 |
| Оксид азота (NO) | от 0 до 3000 мг/м3 | ±6 |
| Оксид азота (NO) | от 0 до 4000 мг/м3 | ±6 |
| Оксид азота (NO) | от 0 до 5000 мг/м3 | ±4 |
| Оксид азота (NO) | от 0 до 10000 мг/м3 | ±4 |
| Оксид азота (NO) | от 0 до 30000 мг/м3 | ±4 |
| Оксид углерода (СО) | от 0 до 2 мг/м3 | ±15 |
| Оксид углерода (СО) | от 0 до 5 мг/м3 | ±15 |
| Оксид углерода (СО) | от 0 до 10 мг/м3 | ±12 |
| Оксид углерода (СО) | от 0 до 15 мг/м3 | ±12 |
| Оксид углерода (СО) | от 0 до 20 мг/м3 | ±12 |
| Оксид углерода (СО) | от 0 до 25 мг/м3 | ±12 |
| Оксид углерода (СО) | от 0 до 30 мг/м3 | ±12 |
| Оксид углерода (СО) | от 0 до 40 мг/м3 | ±10 |
| Оксид углерода (СО) | от 0 до 50 мг/м3 | ±10 |
| Оксид углерода (СО) | от 0 до 100 мг/м3 | ±10 |
| Оксид углерода (СО) | от 0 до 150 мг/м3 | ±10 |
| Оксид углерода (СО) | от 0 до 200 мг/м3 | ±8 |
| Продолжение таблицы 3 | ||
| 1 | 2 | 3 |
| Оксид углерода (СО) | от 0 до 250 мг/м3 | ±8 |
| Оксид углерода (СО) | от 0 до 300 мг/м3 | ±8 |
| Оксид углерода (СО) | от 0 до 500 мг/м3 | ±8 |
| Оксид углерода (СО) | от 0 до 800 мг/м3 | ±8 |
| Оксид углерода (СО) | от 0 до 1000 мг/м3 | ±6 |
| Оксид углерода (СО) | от 0 до 1500 мг/м3 | ±6 |
| Оксид углерода (СО) | от 0 до 2000 мг/м3 | ±6 |
| Оксид углерода (СО) | от 0 до 2500 мг/м3 | ±6 |
| Оксид углерода (СО) | от 0 до 3000 мг/м3 | ±6 |
| Оксид углерода (СО) | от 0 до 4000 мг/м3 | ±6 |
| Оксид углерода (СО) | от 0 до 5000 мг/м3 | ±6 |
| Оксид углерода (СО) | от 0 до 10000 мг/м3 | ±4 |
| Оксид углерода (СО) | от 0 до 30000 мг/м3 | ±4 |
| Сероводород (H2S) | от 0 до 2 мг/м3 | ±20 |
| Сероводород (H2S) | от 0 до 5 мг/м3 | ±15 |
| Сероводород (H2S) | от 0 до 10 мг/м3 | ±15 |
| Сероводород (H2S) | от 0 до 15 мг/м3 | ±12 |
| Сероводород (H2S) | от 0 до 20 мг/м3 | ±12 |
| Сероводород (H2S) | от 0 до 25 мг/м3 | ±12 |
| Сероводород (H2S) | от 0 до 30 мг/м3 | ±12 |
| Сероводород (H2S) | от 0 до 40 мг/м3 | ±12 |
| Сероводород (H2S) | от 0 до 50 мг/м3 | ±12 |
| Сероводород (H2S) | от 0 до 100 мг/м3 | ±10 |
| Сероводород (H2S) | от 0 до 150 мг/м3 | ±10 |
| Сероводород (H2S) | от 0 до 200 мг/м3 | ±10 |
| Сероводород (H2S) | от 0 до 250 мг/м3 | ±10 |
| Сероводород (H2S) | от 0 до 300 мг/м3 | ±10 |
| Сероводород (H2S) | от 0 до 400 мг/м3 | ±10 |
| Сероводород (H2S) | от 0 до 500 мг/м3 | ±10 |
| Сероводород (H2S) | от 0 до 800 мг/м3 | ±10 |
| Сероводород (H2S) | от 0 до 1000 мг/м3 | ±8 |
| Сероводород (H2S) | от 0 до 1500 мг/м3 | ±8 |
| Сероводород (H2S) | от 0 до 2000 мг/м3 | ±8 |
| Сероводород (H2S) | от 0 до 2500 мг/м3 | ±8 |
| Сероводород (H2S) | от 0 до 3000 мг/м3 | ±8 |
| Сероводород (H2S) | от 0 до 4000 мг/м3 | ±8 |
| Сероводород (H2S) | от 0 до 5000 мг/м3 | ±8 |
| Сероводород (H2S) | от 0 до 10000 мг/м3 | ±6 |
| Сероводород (H2S) | от 0 до 30000 мг/м3 | ±6 |
| Сероуглерод (СS2) | от 0 до 5 мг/м3 | ±25 |
| Сероуглерод ^S2) | от 0 до 10 мг/м3 | ±25 |
| Сероуглерод (СS2) | от 0 до 15 мг/м3 | ±25 |
| Сероуглерод (СS2) | от 0 до 20 мг/м3 | ±25 |
| Сероуглерод ^S2) | от 0 до 25 мг/м3 | ±25 |
| Продолжение таблицы 3 | ||
| 1 | 2 | 3 |
| Сероуглерод ^S2) | от 0 до 30 мг/м3 | ±20 |
| Сероуглерод ^S2) | от 0 до 40 мг/м3 | ±20 |
| Сероуглерод ^S2) | от 0 до 50 мг/м3 | ±20 |
| Сероуглерод (СS2) | от 0 до 100 мг/м3 | ±20 |
| Сероуглерод ^S2) | от 0 до 200 мг/м3 | ±18 |
| Сероуглерод (СS2) | от 0 до 300 мг/м3 | ±18 |
| Сероуглерод (СS2) | от 0 до 500 мг/м3 | ±18 |
| Сероуглерод ^S2) | от 0 до 1000 мг/м3 | ±16 |
| Сероуглерод (СS2) | от 0 до 3000 мг/м3 | ±16 |
| Сероуглерод ^S2) | от 0 до 5000 мг/м3 | ±14 |
| Сероуглерод (СS2) | от 0 до 10000 мг/м3 | ±14 |
| Сероуглерод (СS2) | от 0 до 30000 мг/м3 | ±12 |
| Цианистый водород (HCN) | от 0 до 2 мг/м3 | ±30 |
| Цианистый водород (HCN) | от 0 до 5 мг/м3 | ±25 |
| Цианистый водород (HCN) | от 0 до 10 мг/м3 | ±22 |
| Цианистый водород (HCN) | от 0 до 15 мг/м3 | ±22 |
| Цианистый водород (HCN) | от 0 до 20 мг/м3 | ±20 |
| Цианистый водород (HCN) | от 0 до 25 мг/м3 | ±20 |
| Цианистый водород (HCN) | от 0 до 30 мг/м3 | ±20 |
| Цианистый водород (HCN) | от 0 до 40 мг/м3 | ±20 |
| Цианистый водород (HCN) | от 0 до 50 мг/м3 | ±20 |
| Цианистый водород (HCN) | от 0 до 100 мг/м3 | ±18 |
| Цианистый водород (HCN) | от 0 до 200 мг/м3 | ±16 |
| Цианистый водород (HCN) | от 0 до 300 мг/м3 | ±14 |
| Цианистый водород (HCN) | от 0 до 500 мг/м3 | ±12 |
| Фенол ^^ОН) | от 0 до 5,0 мг/м3 | ±25 |
| Фенол ^6№ОН) | от 0 до 10,0 мг/м3 | ±25 |
| Фенол ^^ОН) | от 0 до 15 мг/м3 | ±20 |
| Фенол ^6№ОН) | от 0 до 20 мг/м3 | ±20 |
| Фенол ^^ОН) | от 0 до 25 мг/м3 | ±20 |
| Фенол ^6№ОН) | от 0 до 50 мг/м3 | ±20 |
| Продолжение таблицы 3 | ||
| 1 | 2 | 3 |
| Фенол ^ШОН) | от 0 до 100 мг/м3 | ±20 |
| Формальдегид (СН2О) | от 0 до 2 мг/м3 | ±30 |
| Формальдегид (СН2О) | от 0 до 5 мг/м3 | ±25 |
| Формальдегид (СН2О) | от 0 до 10 мг/м3 | ±25 |
| Формальдегид (СН2О) | от 0 до 13 мг/м3 | ±20 |
| Фтористый водород (HF) | от 0 до 2 мг/м3 | ±25 |
| Фтористый водород (HF) | от 0 до 5 мг/м3 | ±20 |
| Фтористый водород (HF) | от 0 до 10 мг/м3 | ±20 |
| Фтористый водород (HF) | от 0 до 15 мг/м3 | ±15 |
| Фтористый водород (HF) | от 0 до 20 мг/м3 | ±15 |
| Фтористый водород (HF) | от 0 до 25 мг/м3 | ±15 |
| Фтористый водород (HF) | от 0 до 30 мг/м3 | ±15 |
| Фтористый водород (HF) | от 0 до 40 мг/м3 | ±15 |
| Фтористый водород (HF) | от 0 до 50 мг/м3 | ±12 |
| Фтористый водород (HF) | от 0 до 100 мг/м3 | ±12 |
| Фтористый водород (HF) | от 0 до 150 мг/м3 | ±12 |
| Фтористый водород (HF) | от 0 до 200 мг/м3 | ±12 |
| Фтористый водород (HF) | от 0 до 250 мг/м3 | ±12 |
| Фтористый водород (HF) | от 0 до 300 мг/м3 | ±12 |
| Фтористый водород (HF) | от 0 до 500 мг/м3 | ±10 |
| Фтористый водород (HF) | от 0 до 800 мг/м3 | ±10 |
| Фтористый водород (HF) | от 0 до 1000 мг/м3 | ±10 |
| Фтористый водород (HF) | от 0 до 1500 мг/м3 | ±10 |
| Фтористый водород (HF) | от 0 до 2000 мг/м3 | ±10 |
| Фтористый водород (HF) | от 0 до 2500 мг/м3 | ±8 |
| Фтористый водород (HF) | от 0 до 3000 мг/м3 | ±8 |
| Фтористый водород (HF) | от 0 до 4000 мг/м3 | ±8 |
| Фтористый водород (HF) | от 0 до 5000 мг/м3 | ±8 |
| Фтористый водород (HF) | от 0 до 10000 мг/м3 | ±8 |
| Хлор (Q2) | от 0 до 10 мг/м3 | ±20 |
| Хлор (Q2) | от 0 до 15 мг/м3 | ±20 |
| Хлор (СЬ) | от 0 до 20 мг/м3 | ±18 |
| Хлор (Q2) | от 0 до 25 мг/м3 | ±18 |
| Хлор (СЬ) | от 0 до 30 мг/м3 | ±18 |
| Хлор (Q2) | от 0 до 40 мг/м3 | ±15 |
| Хлор (Q2) | от 0 до 50 мг/м3 | ±15 |
| Хлор (СЬ) | от 0 до 100 мг/м3 | ±15 |
| Хлор (Q2) | от 0 до 150 мг/м3 | ±15 |
| Хлор (СЬ) | от 0 до 200 мг/м3 | ±15 |
| Хлор (Q2) | от 0 до 250 мг/м3 | ±12 |
| Хлор (Q2) | от 0 до 300 мг/м3 | ±12 |
| Хлор (СЬ) | от 0 до 400 мг/м3 | ±12 |
| Хлор (Q2) | от 0 до 500 мг/м3 | ±12 |
| Хлор (СЬ) | от 0 до 800 мг/м3 | ±12 |
| Продолжение таблицы 3 | ||
| 1 | 2 | 3 |
| Хлор (CI2) | от 0 до 1000 мг/м3 | ±12 |
| Хлор (Ch) | от 0 до 1500 мг/м3 | ±10 |
| Хлор (Ch) | от 0 до 2000 мг/м3 | ±10 |
| Хлор (CI2) | от 0 до 2500 мг/м3 | ±10 |
| Хлор (CI2) | от 0 до 3000 мг/м3 | ±10 |
| Хлор (CI2) | от 0 до 4000 мг/м3 | ±10 |
| Хлор (CI2) | от 0 до 5000 мг/м3 | ±10 |
| Хлор (CI2) | от 0 до 10000 мг/м3 | ±8 |
| Хлор (CI2) | от 0 до 30000 мг/м3 | ±8 |
| Хлористый водород (HCl) | от 0 до 2 мг/м3 | ±25 |
| Хлористый водород (HCl) | от 0 до 5 мг/м3 | ±20 |
| Хлористый водород (HCl) | от 0 до 10 мг/м3 | ±20 |
| Хлористый водород (HCl) | от 0 до 15 мг/м3 | ±15 |
| Хлористый водород (HCl) | от 0 до 20 мг/м3 | ±15 |
| Хлористый водород (HCl) | от 0 до 25 мг/м3 | ±15 |
| Хлористый водород (HCl) | от 0 до 30 мг/м3 | ±15 |
| Хлористый водород (HCl) | от 0 до 40 мг/м3 | ±15 |
| Хлористый водород (HCl) | от 0 до 50 мг/м3 | ±15 |
| Хлористый водород (HCl) | от 0 до 100 мг/м3 | ±15 |
| Хлористый водород (HCl) | от 0 до 150 мг/м3 | ±12 |
| Хлористый водород (HCl) | от 0 до 200 мг/м3 | ±12 |
| Хлористый водород (HCl) | от 0 до 250 мг/м3 | ±12 |
| Хлористый водород (HCl) | от 0 до 300 мг/м3 | ±12 |
| Хлористый водород (HCl) | от 0 до 400 мг/м3 | ±12 |
| Хлористый водород (HCl) | от 0 до 500 мг/м3 | ±12 |
| Хлористый водород (HCl) | от 0 до 800 мг/м3 | ±10 |
| Продолжение таблицы 3 | ||
| 1 | 2 | 3 |
| Хлористый водород (HCl) | от 0 до 1000 мг/м3 | ±10 |
| Хлористый водород (HCl) | от 0 до 1500 мг/м3 | ±10 |
| Хлористый водород (HCl) | от 0 до 2000 мг/м3 | ±10 |
| Хлористый водород (HCl) | от 0 до 2500 мг/м3 | ±10 |
| Хлористый водород (HCl) | от 0 до 3000 мг/м3 | ±10 |
| Хлористый водород (HCl) | от 0 до 4000 мг/м3 | ±10 |
| Хлористый водород (HCl) | от 0 до 5000 мг/м3 | ±10 |
| Хлористый водород (HCl) | от 0 до 10000 мг/м3 | ±8 |
| Хлористый водород (HCl) | от 0 до 30000 мг/м3 | ±8 |
| Этан (C2H6) | от 0 до 2 мг/м3 | ±25 |
| Этан (C2H6) | от 0 до 5 мг/м3 | ±20 |
| Этан (C2H6) | от 0 до 10 мг/м3 | ±15 |
| Этан (C2H6) | от 0 до 30 мг/м3 | ±15 |
| Этан (C2H6) | от 0 до 50 мг/м3 | ±12 |
| Этан (C2H6) | от 0 до 100 мг/м3 | ±12 |
| Этан (C2H6) | от 0 до 300 мг/м3 | ±10 |
| Этан (C2H6) | от 0 до 500 мг/м3 | ±10 |
| Этан (C2H6) | от 0 до 1000 мг/м3 | ±10 |
| Этан (C2H6) | от 0 до 3000 мг/м3 | ±8 |
| Этан (C2H6) | от 0 до 5000 мг/м3 | ±8 |
| Этан (C2H6) | от 0 до 10000 мг/м3 | ±8 |
| Этан (C2H6) | от 0 до 30000 мг/м3 | ±6 |
| Этанол (C2H5OH) | от 0 до 5 мг/м3 | ±20 |
| Этанол (C2H5OH) | от 0 до 10 мг/м3 | ±20 |
| Этанол (C2H5OH) | от 0 до 30 мг/м3 | ±15 |
| Этанол (C2H5OH) | от 0 до 50 мг/м3 | ±15 |
| Этанол (C2H5OH) | от 0 до 100 мг/м3 | ±12 |
| Этанол (C2H5OH) | от 0 до 300 мг/м3 | ±12 |
| Этанол (C2H5OH) | от 0 до 500 мг/м3 | ±12 |
| Этанол (C2H5OH) | от 0 до 1000 мг/м3 | ±12 |
| Этанол (C2H5OH) | от 0 до 3000 мг/м3 | ±10 |
| Этанол (C2H5OH) | от 0 до 5000 мг/м3 | ±10 |
| Этанол (C2H5OH) | от 0 до 10000 мг/м3 | ±8 |
| Этанол (C2H5OH) | от 0 до 30000 мг/м3 | ±6 |
| Этилен (C2H4) | от 0 до 5 мг/м3 | ±20 |
| Продолжение таблицы 3 | ||
| 1 | 2 | 3 |
| Этилен (C2H4) | от 0 до 10 мг/м3 | ±20 |
| Этилен (C2H4) | от 0 до 30 мг/м3 | ±15 |
| Этилен (C2H4) | от 0 до 50 мг/м3 | ±15 |
| Этилен (C2H4) | от 0 до 100 мг/м3 | ±12 |
| Этилен (C2H4) | от 0 до 300 мг/м3 | ±12 |
| Этилен (C2H4) | от 0 до 500 мг/м3 | ±10 |
| Этилен (C2H4) | от 0 до 1000 мг/м3 | ±10 |
| Этилен (C2H4) | от 0 до 3000 мг/м3 | ±10 |
| Этилен (C2H4) | от 0 до 5000 мг/м3 | ±8 |
| Этилен (C2H4) | от 0 до 10000 мг/м3 | ±8 |
| Этилен (C2H4) | от 0 до 30000 мг/м3 | ±6 |
| Этиленоксид (C2H4О) | от 0 до 5 мг/м3 | ±20 |
| Этиленоксид (С2ЩО) | от 0 до 10 мг/м3 | ±20 |
| Этиленоксид (C2H4О) | от 0 до 30 мг/м3 | ±15 |
| Этиленоксид (С2ЩО) | от 0 до 50 мг/м3 | ±15 |
| Этиленоксид (C2H4О) | от 0 до 100 мг/м3 | ±12 |
| Этиленоксид (C2H4О) | от 0 до 300 мг/м3 | ±12 |
| Этиленоксид (С2ЩО) | от 0 до 500 мг/м3 | ±12 |
| Этиленоксид (C2H4О) | от 0 до 1000 мг/м3 | ±10 |
| Этиленоксид (С2ЩО) | от 0 до 3000 мг/м3 | ±10 |
| Этиленоксид (C2H4О) | от 0 до 5000 мг/м3 | ±8 |
| Этиленоксид (C2H4О) | от 0 до 10000 мг/м3 | ±8 |
| Этиленоксид (С2ЩО) | от 0 до 30000 мг/м3 | ±6 |
| Примечание: 1. При заказе анализатора с верхним пределом диапазона измерений, отличным от указанного в таблице 3, выбирают наименьший диапазон измерений, включающий это значение. 2. Значения пределов диапазонаизмеренийустанавливаются на заводе-производителе, согласно требованиям Заказчика, с указанием в паспорте прибора, и могут быть изменены Пользователем в процессе эксплуатации при наличии физической возможностиметода измерений. | ||
Диапазоны измерений объёмной доли кислорода и пределы допускаемой основной, приведённой к верхнему пределу измерения, погрешности анализаторов с электрохимическими детекторами (ЭХД), твердоэлектролитными детекторами (ТЭД), парамагнитными детекторами (ПМД) приведены в таблице 4.
| Определяемый компонент | Диапазон измерений объемной доли компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Кислород (О2) | от 0 до 1 млн-1 | ±20 |
| Кислород (О2) | от 0 до 3 млн-1 | ±15 |
| Кислород (О2) | от 0 до 5 млн-1 | ±15 |
| Кислород (О2) | от 0 до 10 млн-1 | ±12 |
| Кислород (О2) | от 0 до 20 млн-1 | ±12 |
| Кислород (О2) | от 0 до 30 млн-1 | ±12 |
| Кислород (О2) | от 0 до 50 млн-1 | ±12 |
| Кислород (О2) | от 0 до 100 млн-1 | ±10 |
| Кислород (О2) | от 0 до 200 млн-1 | ±10 |
| Кислород (О2) | от 0 до 300 млн-1 | ±10 |
| Кислород (О2) | от 0 до 500 млн-1 | ±8 |
| Кислород (О2) | от 0 до 1000 млн-1 | ±8 |
| Кислород (О2) | от 0 до 2000 млн-1 | ±8 |
| Кислород (О2) | от 0 до 3000 млн-1 | ±6 |
| Кислород (О2) | от 0 до 0,5 % об.д. | ±6 |
| Кислород (О2) | от 0 до 1 % об.д. | ±4 |
| Кислород (О2) | от 0 до 2 % об.д. | ±4 |
| Кислород (О2) | от 0 до 3 % об.д. | ±4 |
| Кислород (О2) | от 0 до 5 % об.д. | ±4 |
| Кислород (О2) | от 0 до 10 % об.д. | ±3 |
| Кислород (О2) | от 0 до 15 % об.д. | ±3 |
| Кислород (О2) | от 0 до 20 % об.д. | ±3 |
| Кислород (О2) | от 0 до 21 % об.д. | ±2 |
| Кислород (О2) | от 0 до 25 % об.д. | ±2 |
| Кислород (О2) | от 0 до 30 % об.д. | ±2 |
| Кислород (О2) | от 0 до 50 % об.д. | ±1 |
| Кислород (О2) | от 0 до 100 %об.д. | ±1 |
| Кислород (О2) | от 50 до 100 %об.д. | ±1 |
| Кислород (О2) | от 80 до 100 %об.д. | ±3 |
| Кислород (О2) | от 90 до 100 %об.д. | ±4 |
| Кислород (О2) | от 95 до 100 %об.д. | ±5 |
| Кислород (О2) | от 98 до 100 % об.д. | ±10 |
Диапазоны измерений массовой доли кислорода и пределы допускаемой основной, приведённой к верхнему пределу измерения погрешности анализаторов с электрохимическими детекторами (ЭХД), твердоэлектролитными детекторами (ТЭД), парамагнитными детекторами (ПМД) приведены в таблице 5.
Таблица 5 - Диапазоны измерений массовой доли кислорода
| Определяемый компонент | Диапазон измерений массовой концентрации компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
| 1 | 2 | 3 |
| Кислород (О2) | от 0 до 5 мг/м3 | ±15 |
| Кислород (О2) | от 0 до 10 мг/м3 | ±15 |
| Кислород (О2) | от 0 до 15 мг/м3 | ±15 |
| Кислород (О2) | от 0 до 20 мг/м3 | ±12 |
| Кислород (О2) | от 0 до 25 мг/м3 | ±12 |
| Кислород (О2) | от 0 до 30 мг/м3 | ±12 |
| Кислород (О2) | от 0 до 40 мг/м3 | ±12 |
| Кислород (О2) | от 0 до 50 мг/м3 | ±12 |
| Кислород (О2) | от 0 до 100 мг/м3 | ±12 |
| Кислород (О2) | от 0 до 150 мг/м3 | ±10 |
| Кислород (О2) | от 0 до 200 мг/м3 | ±10 |
| Кислород (О2) | от 0 до 250 мг/м3 | ±10 |
| Кислород (О2) | от 0 до 300 мг/м3 | ±12 |
| Кислород (О2) | от 0 до 500 мг/м3 | ±10 |
| Кислород (О2) | от 0 до 800 мг/м3 | ±10 |
| Кислород (О2) | от 0 до 1000 мг/м3 | ±8 |
| Кислород (О2) | от 0 до 3000 мг/м3 | ±8 |
| Кислород (О2) | от 0 до 5000 мг/м3 | ±6 |
| Кислород (О2) | от 0 до 10000 мг/м3 | ±6 |
| Кислород (О2) | от 0 до 30000 мг/м3 | ±4 |
Диапазоны измерений объёмной доли анализируемых веществ и пределы допускаемой основной, приведённой к верхнему пределу измерения, погрешности анализаторов с пламенно-ионизационными детекторами (ПИД), фото-ионизационными детекторами (ФИД), полупроводниковыми детекторами (ППД), термокаталитическими детекторами (ТКД) приведены в таблице 6.
| Тип детектора | Определяемый компонент | Диапазон измерений объемной концентрации компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности % |
| от 0 до 10 млн-1 | ±30 | ||
| ПИД, ФИД, | CYB | от 0 до 25 млн-1 | ±25 |
| ППД, ТКД | (по метану) | от 0 до 50 млн-1 | ±20 |
| от 0 до 100 млн-1 | ±15 | ||
| от 0 до 500 млн-1 | ±12 | ||
| от 0 до 1000 млн-1 | ±10 | ||
| от 0 до 5000 млн-1 | ±8 | ||
| от 0 до 10000 млн-1 | ±6 | ||
| от 0 до 25 млн-1 | ±25 | ||
| ПИД, ФИД, | CYB | от 0 до 50 млн-1 | ±20 |
| ППД, ТКД | (по пропану) | от 0 до 100 млн-1 | ±15 |
| от 0 до 500 млн-1 | ±12 | ||
| от 0 до 1000 млн-1 | ±10 | ||
| от 0 до 5000 млн-1 | ±8 | ||
| от 0 до 10000 млн-1 | ±6 | ||
| CYB | от 0 до 10 млн-1 | ±30 | |
| (по гексану) | от 0 до 25 млн-1 | ±25 | |
| от 0 до 50 млн-1 | ±20 | ||
| от 0 до 100 млн-1 | ±15 | ||
| от 0 до 500 млн-1 | ±12 | ||
| от 0 до 1000 млн-1 | ±10 | ||
| от 0 до 5000 млн-1 | ±8 | ||
| от 0 до 10000 млн-1 | ±6 | ||
| от 0 до 5 млн-1 | ±20 | ||
| CYB | от 0 до 10 млн-1 | ±15 | |
| (по бензолу) | от 0 до 25 млн-1 | ±12 | |
| от 0 до 50 млн-1 | ±12 | ||
| от 0 до 100 млн-1 | ±10 | ||
| от 0 до 500 млн-1 | ±10 | ||
| от 0 до 1000 млн-1 | ±8 | ||
| от 0 до 5000 млн-1 | ±6 | ||
| от 0 до 10000 млн-1 | ±4 | ||
| от 0 до 10 млн-1 | ±15 | ||
| ФИД | Ацетон (C3H6O) | от 0 до 25 млн-1 | ±12 |
| от 0 до 50 млн-1 | ±12 | ||
| от 0 до 100 млн-1 | ±10 | ||
| от 0 до 500 млн-1 | ±8 | ||
| от 0 до 1000 млн-1 | ±8 | ||
| от 0 до 5000 млн-1 | ±6 | ||
| от 0 до 10000 млн-1 | ±4 |
| Тип детектора | Определяемый компонент | Диапазон измерений объемной концентрации компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности % |
| от 0 до 10 млн-1 | ±40 | ||
| Пары бензина | от 0 до 25 млн-1 | ±35 | |
| (по изобутилену) | от 0 до 50 млн-1 | ±30 | |
| от 0 до 100 млн-1 | ±25 | ||
| от 0 до 500 млн-1 | ±20 | ||
| от 0 до 1000 млн-1 | ±15 | ||
| от 0 до 5000 млн-1 | ±12 | ||
| от 0 до 10000 млн-1 | ±10 | ||
| от 0 до 10 млн-1 | ±15 | ||
| Бензол (C6H6) | от 0 до 25 млн-1 | ±12 | |
| от 0 до 50 млн-1 | ±12 | ||
| от 0 до 100 млн-1 | ±10 | ||
| от 0 до 500 млн-1 | ±10 | ||
| от 0 до 1000 млн-1 | ±8 | ||
| от 0 до 5000 млн-1 | ±6 | ||
| от 0 до 10000 млн-1 | ±4 | ||
| от 0 до 10 млн-1 | ±30 | ||
| н-Бутан (C4H10) | от 0 до 25 млн-1 | ±25 | |
| от 0 до 50 млн-1 | ±20 | ||
| от 0 до 100 млн-1 | ±15 | ||
| от 0 до 500 млн-1 | ±12 | ||
| от 0 до 1000 млн-1 | ±10 | ||
| от 0 до 5000 млн-1 | ±8 | ||
| от 0 до 10000 млн-1 | ±6 | ||
| от 0 до 10 млн-1 | ±40 | ||
| Бутадиен-1,3 | от 0 до 25 млн-1 | ±35 | |
| (Дивинил) (C4H6) | от 0 до 50 млн-1 | ±30 | |
| от 0 до 100 млн-1 | ±25 | ||
| от 0 до 500 млн-1 | ±20 | ||
| от 0 до 1000 млн-1 | ±15 | ||
| от 0 до 5000 млн-1 | ±12 | ||
| от 0 до 10000 млн-1 | ±10 | ||
| от 0 до 10 млн-1 | ±30 | ||
| н-Гексан (C6H14) | от 0 до 25 млн-1 | ±25 | |
| от 0 до 50 млн-1 | ±20 | ||
| от 0 до 100 млн-1 | ±15 | ||
| от 0 до 500 млн-1 | ±12 | ||
| от 0 до 1000 млн-1 | ±10 | ||
| от 0 до 5000 млн-1 | ±8 | ||
| от 0 до 10000 млн-1 | ±6 |
| Тип детектора | Определяемый компонент | Диапазон измерений объемной концентрации компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности % |
| от 0 до 10 млн-1 | ±30 | ||
| н-Гептан (C7H16) | от 0 до 25 млн-1 | ±25 | |
| от 0 до 50 млн-1 | ±20 | ||
| от 0 до 100 млн-1 | ±15 | ||
| от 0 до 500 млн-1 | ±12 | ||
| от 0 до 1000 млн-1 | ±10 | ||
| от 0 до 5000 млн-1 | ±8 | ||
| от 0 до 10000 млн-1 | ±6 | ||
| от 0 до 10 млн-1 | ±40 | ||
| Пары дизельного | от 0 до 25 млн-1 | ±35 | |
| топлива | от 0 до 50 млн-1 | ±30 | |
| (по изобутилену) | от 0 до 100 млн-1 | ±25 | |
| от 0 до 500 млн-1 | ±20 | ||
| от 0 до 1000 млн-1 | ±15 | ||
| от 0 до 5000 млн-1 | ±12 | ||
| от 0 до 10000 млн-1 | ±10 | ||
| от 0 до 10 млн-1 | ±15 | ||
| Диэтиловый | от 0 до 25 млн-1 | ±12 | |
| эфир (C4H10O) | от 0 до 50 млн-1 | ±12 | |
| от 0 до 100 млн-1 | ±10 | ||
| от 0 до 500 млн-1 | ±8 | ||
| от 0 до 1000 млн-1 | ±8 | ||
| от 0 до 5000 млн-1 | ±6 | ||
| от 0 до 10000 млн-1 | ±4 | ||
| от 0 до 10 млн-1 | ±40 | ||
| Изобутилен | от 0 до 25 млн-1 | ±35 | |
| (i-C4H8) | от 0 до 50 млн-1 | ±30 | |
| от 0 до 100 млн-1 | ±25 | ||
| от 0 до 500 млн-1 | ±20 | ||
| от 0 до 1000 млн-1 | ±15 | ||
| от 0 до 5000 млн-1 | ±12 | ||
| от 0 до 10000 млн-1 | ±10 | ||
| от 0 до 10 млн-1 | ±30 | ||
| н-Пентан (C5H12) | от 0 до 25 млн-1 | ±25 | |
| от 0 до 50 млн-1 | ±20 | ||
| от 0 до 100 млн-1 | ±15 | ||
| от 0 до 500 млн-1 | ±12 | ||
| от 0 до 1000 млн-1 | ±10 | ||
| от 0 до 5000 млн-1 | ±8 | ||
| от 0 до 10000 млн-1 | ±6 |
| Тип детектора | Определяемый компонент | Диапазон измерений объемной концентрации компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности % |
| от 0 до 10 млн-1 | ±40 | ||
| Пары керосина | от 0 до 25 млн-1 | ±35 | |
| (по изобутилену) | от 0 до 50 млн-1 | ±30 | |
| от 0 до 100 млн-1 | ±25 | ||
| от 0 до 500 млн-1 | ±20 | ||
| от 0 до 1000 млн-1 | ±15 | ||
| от 0 до 5000 млн-1 | ±12 | ||
| от 0 до 10000 млн-1 | ±10 | ||
| от 0 до 10 млн-1 | ±30 | ||
| н-Октан (C8H18) | от 0 до 25 млн-1 | ±25 | |
| от 0 до 50 млн-1 | ±20 | ||
| от 0 до 100 млн-1 | ±15 | ||
| от 0 до 500 млн-1 | ±12 | ||
| от 0 до 1000 млн-1 | ±10 | ||
| от 0 до 5000 млн-1 | ±8 | ||
| от 0 до 10000 млн-1 | ±6 | ||
| от 0 до 10 млн-1 | ±30 | ||
| Пропилен (C3H6) | от 0 до 25 млн-1 | ±25 | |
| от 0 до 50 млн-1 | ±20 | ||
| от 0 до 100 млн-1 | ±15 | ||
| от 0 до 500 млн-1 | ±12 | ||
| от 0 до 1000 млн-1 | ±10 | ||
| от 0 до 5000 млн-1 | ±8 | ||
| от 0 до 10000 млн-1 | ±6 | ||
| от 0 до 10 млн-1 | ±40 | ||
| Стирол (C8H8) | от 0 до 25млн-1 | ±35 | |
| от 0 до 50млн-1 | ±30 | ||
| от 0 до 100 млн-1 | ±25 | ||
| от 0 до 500 млн-1 | ±20 | ||
| от 0 до 1000 млн-1 | ±15 | ||
| от 0 до 10 млн-1 | ±15 | ||
| Толуол (C7H8) | от 0 до 25 млн-1 | ±12 | |
| от 0 до 50 млн-1 | ±12 | ||
| от 0 до 100 млн-1 | ±10 | ||
| от 0 до 500 млн-1 | ±10 | ||
| от 0 до 1000 млн-1 | ±8 | ||
| от 0 до 5000 млн-1 | ±6 | ||
| от 0 до 10000 млн-1 | ±4 |
| Тип детектора | Определяемый компонент | Диапазон измерений объемной концентрации компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности % |
| от 0 до 10 млн-1 | ±15 | ||
| Этилбензол | от 0 до 25 млн-1 | ±12 | |
| (C8H10) | от 0 до 50 млн-1 | ±12 | |
| от 0 до 100 млн-1 | ±10 | ||
| от 0 до 500 млн-1 | ±10 | ||
| от 0 до 1000 млн-1 | ±8 | ||
| от 0 до 3000 млн-1 | ±6 | ||
| от 0 до 10 млн-1 | ±15 | ||
| ЭХД | Водород (H2) | от 0 до 25 млн-1 | ±15 |
| от 0 до 50 млн-1 | ±15 | ||
| от 0 до 100 млн-1 | ±12 | ||
| от 0 до 500 млн-1 | ±10 | ||
| от 0 до 1000 млн-1 | ±8 | ||
| от 0 до 10 млн-1 | ±15 | ||
| Сероводород | от 0 до 25млн-1 | ±15 | |
| (H2S) | от 0 до 50 млн-1 | ±15 | |
| от 0 до 100 млн-1 | ±12 | ||
| от 0 до 500 млн-1 | ±10 | ||
| от 0 до 1000 млн-1 | ±8 | ||
| от 0 до 5000 млн-1 | ±6 | ||
| от 0 до 10000 млн-1 | ±4 | ||
| Ацетон (C3H6O) | от 0 до 100 млн-1 | ±12 | |
| ППД | от 0 до 500 млн-1 | ±10 | |
| от 0 до 1000 млн-1 | ±8 | ||
| от 0 до 5000 млн-1 | ±6 | ||
| от 0 до 10000 млн-1 | ±4 | ||
| от 0 до 100 млн-1 | ±12 | ||
| Бензол (C6H6) | от 0 до 500 млн-1 | ±10 | |
| от 0 до 1000 млн-1 | ±8 | ||
| от 0 до 5000 млн-1 | ±6 | ||
| от 0 до 10000 млн-1 | ±4 | ||
| от 0 до 100 млн-1 | ±15 | ||
| Водород (H2) | от 0 до 500 млн-1 | ±12 | |
| от 0 до 1000 млн-1 | ±10 | ||
| от 0 до 5000 млн-1 | ±8 | ||
| от 0 до 10000 млн-1 | ±6 | ||
| от 0 до 100 млн-1 | ±15 | ||
| н-Гексан (C6H14) | от 0 до 500 млн-1 | ±12 | |
| от 0 до 1000 млн-1 | ±10 | ||
| от 0 до 5000 млн-1 | ±8 | ||
| от 0 до 10000 млн-1 | ±6 |
| Тип детектора | Определяемый компонент | Диапазон измерений объемной концентрации компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности % |
| от 0 до 10 млн-1 | ±40 | ||
| Метилмеркаптан | от 0 до 25 млн-1 | ±40 | |
| (CH3SH) | от 0 до 50 млн-1 | ±35 | |
| от 0 до 100 млн-1 | ±30 | ||
| от 0 до 500 млн-1 | ±25 | ||
| от 0 до 1000 млн-1 | ±20 | ||
| от 0 до 5000 млн-1 | ±15 | ||
| от 0 до 10000 млн-1 | ±12 | ||
| от 0 до 100 млн-1 | ±15 | ||
| Метан (CH4) | от 0 до 500 млн-1 | ±12 | |
| от 0 до 1000 млн-1 | ±10 | ||
| от 0 до 5000 млн-1 | ±8 | ||
| от 0 до 10000 млн-1 | ±6 | ||
| от 0 до 100 млн-1 | ±12 | ||
| Сероводород | от 0 до 500 млн-1 | ±10 | |
| (H2S) | от 0 до 1000 млн-1 | ±8 | |
| от 0 до 5000 млн-1 | ±6 | ||
| от 0 до 10000 млн-1 | ±4 |
Примечание:
1. При заказе анализатора с верхним пределом диапазона измерений, отличным отуказанного в таблице 6, выбирают наименьший диапазон измерений, включающий это значение.
2. Значения пределов диапазона измерений устанавливаются на заводе-производителе, согласно требованиям Заказчика, с указанием в паспорте прибора, и могут быть изменены Пользователем в процессе эксплуатации при наличии физической возможности метода измерения._
Диапазоны измерений массовой концентрации анализируемых веществ и пределы допускаемой основной, приведённой к верхнему пределу измерения, погрешности анализаторов с пламенноионизационными детекторами (ПИД), фото-ионизационными детекторами (ФИД), полупроводниковыми детекторами (ППД), термокаталитическими детекторами (ТКД) приведены в таблице 7.
| Тип детектора | Определяемый компонент | Диапазон измерений массовой концентрации компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности % |
| от 0 до 10 мг/м3 | ±25 | ||
| ПИД, ФИД, | CYB | от 0 до 25 мг/м3 | ±20 |
| ППД, ТКД | (по метану) | от 0 до 50 мг/м3 | ±15 |
| от 0 до 100 мг/м3 | ±15 | ||
| от 0 до 500 мг/м3 | ±10 | ||
| от 0 до 1000 мг/м3 | ±8 | ||
| от 0 до 5000 мг/м3 | ±6 | ||
| от 0 до 10000 мг/м3 | ±4 | ||
| от 0 до 10 мг/м3 | ±30 | ||
| CYB | от 0 до 25 мг/м3 | ±25 | |
| (по пропану) | от 0 до 50 мг/м3 | ±20 | |
| от 0 до 100 мг/м3 | ±15 | ||
| от 0 до 500 мг/м3 | ±12 | ||
| от 0 до 1000 мг/м3 | ±10 | ||
| от 0 до 5000 мг/м3 | ±8 | ||
| от 0 до 10000 мг/м3 | ±6 | ||
| от 0 до 10 мг/м3 | ±25 | ||
| CYB | от 0 до 25 мг/м3 | ±25 | |
| (по гексану) | от 0 до 50 мг/м3 | ±20 | |
| от 0 до 100 мг/м3 | ±15 | ||
| от 0 до 10 мг/м3 | ±25 | ||
| ПИД, ФИД, | CYB | от 0 до 25 мг/м3 | ±20 |
| ППД, ТКД | (по метану) | от 0 до 50 мг/м3 | ±15 |
| от 0 до 100 мг/м3 | ±15 | ||
| от 0 до 500 мг/м3 | ±10 | ||
| от 0 до 1000 мг/м3 | ±8 | ||
| от 0 до 5000 мг/м3 | ±6 | ||
| от 0 до 10000 мг/м3 | ±4 | ||
| от 0 до 10 мг/м3 | ±30 | ||
| CYB | от 0 до 25 мг/м3 | ±25 | |
| (по пропану) | от 0 до 50 мг/м3 | ±20 | |
| от 0 до 100 мг/м3 | ±15 | ||
| от 0 до 500 мг/м3 | ±12 | ||
| от 0 до 1000 мг/м3 | ±10 | ||
| от 0 до 5000 мг/м3 | ±8 | ||
| от 0 до 10000 мг/м3 | ±6 |
| Тип детектора | Определяемый компонент | Диапазон измерений массовой концентрации компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности % |
| от 0 до 10 мг/м3 | ±25 | ||
| CYb | от 0 до 25 мг/м3 | ±25 | |
| (по гексану) | от 0 до 50 мг/м3 | ±20 | |
| от 0 до 100 мг/м3 | ±15 | ||
| от 0 до 500 мг/м3 | ±12 | ||
| от 0 до 1000 мг/м3 | ±10 | ||
| от 0 до 5000 мг/м3 | ±8 | ||
| от 0 до 10000 мг/м3 | ±6 | ||
| от 0 до 5 мг/м3 | ±20 | ||
| от 0 до 10 мг/м3 | ±15 | ||
| CYb | от 0 до 25 мг/м3 | ±15 | |
| (по бензолу) | от 0 до 50 мг/м3 | ±12 | |
| от 0 до 100 мг/м3 | ±12 | ||
| от 0 до 500 мг/м3 | ±10 | ||
| от 0 до 1000 мг/м3 | ±10 | ||
| от 0 до 5000 мг/м3 | ±8 | ||
| от 0 до 10000 мг/м3 | ±6 | ||
| от 0 до 10 мг/м3 | ±15 | ||
| Ацетон (C3H6O) | от 0 до 25 мг/м3 | ±15 | |
| ФИД | от 0 до 50 мг/м3 | ±12 | |
| от 0 до 100 мг/м3 | ±12 | ||
| от 0 до 500 мг/м3 | ±10 | ||
| от 0 до 1000 мг/м3 | ±8 | ||
| от 0 до 5000 мг/м3 | ±8 | ||
| от 0 до 10000 мг/м3 | ±6 | ||
| от 0 до 10 мг/м3 | ±40 | ||
| Пары бензина | от 0 до 25 мг/м3 | ±40 | |
| (по изобутилену) | от 0 до 50 мг/м3 | ±35 | |
| от 0 до 100 мг/м3 | ±30 | ||
| от 0 до 500 мг/м3 | ±25 | ||
| от 0 до 1000 мг/м3 | ±20 | ||
| от 0 до 5000 мг/м3 | ±15 | ||
| от 0 до 10000 мг/м3 | ±12 |
| Тип детектора | Определяемый компонент | Диапазон измерений массовой концентрации компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности % |
| от 0 до 10 мг/м3 | ±15 | ||
| Бензол (C6H6) | от 0 до 25 мг/м3 | ±15 | |
| от 0 до 50 мг/м3 | ±12 | ||
| от 0 до 100 мг/м3 | ±12 | ||
| от 0 до 500 мг/м3 | ±10 | ||
| от 0 до 1000 мг/м3 | ±10 | ||
| от 0 до 5000 мг/м3 | ±8 | ||
| от 0 до 10000 мг/м3 | ±6 | ||
| от 0 до 10 мг/м3 | ±30 | ||
| н-Бутан (C4H10) | от 0 до 25 мг/м3 | ±30 | |
| от 0 до 50 мг/м3 | ±25 | ||
| от 0 до 100 мг/м3 | ±20 | ||
| от 0 до 500 мг/м3 | ±15 | ||
| от 0 до 1000 мг/м3 | ±15 | ||
| от 0 до 5000 мг/м3 | ±10 | ||
| от 0 до 10000 мг/м3 | ±8 | ||
| от 0 до 10 мг/м3 | ±40 | ||
| Бутадиен-1,3 | от 0 до 25 мг/м3 | ±40 | |
| (Дивинил) (C4H6) | от 0 до 50 мг/м3 | ±35 | |
| от 0 до 100 мг/м3 | ±30 | ||
| от 0 до 500 мг/м3 | ±25 | ||
| от 0 до 1000 мг/м3 | ±20 | ||
| от 0 до 5000 мг/м3 | ±15 | ||
| от 0 до 10000 мг/м3 | ±12 | ||
| от 0 до 10 мг/м3 | ±30 | ||
| н-Гексан (C6H14) | от 0 до 25 мг/м3 | ±30 | |
| от 0 до 50 мг/м3 | ±25 | ||
| от 0 до 100 мг/м3 | ±20 | ||
| от 0 до 500 мг/м3 | ±15 | ||
| от 0 до 1000 мг/м3 | ±12 | ||
| от 0 до 5000 мг/м3 | ±10 | ||
| от 0 до 10000 мг/м3 | ±8 | ||
| от 0 до 10 мг/м3 | ±30 | ||
| н-Гептан (C7H16) | от 0 до 25 мг/м3 | ±30 | |
| от 0 до 50 мг/м3 | ±25 | ||
| от 0 до 100 мг/м3 | ±20 | ||
| от 0 до 500 мг/м3 | ±15 | ||
| от 0 до 1000 мг/м3 | ±12 | ||
| от 0 до 5000 мг/м3 | ±10 | ||
| от 0 до 10000 мг/м3 | ±8 |
| Тип детектора | Определяемый компонент | Диапазон измерений массовой концентрации компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности % |
| от 0 до 10 мг/м3 | ±40 | ||
| Пары дизельного | от 0 до 25 мг/м3 | ±40 | |
| топлива | от 0 до 50 мг/м3 | ±35 | |
| (по изобутилену) | от 0 до 100 мг/м3 | ±30 | |
| от 0 до 500 мг/м3 | ±25 | ||
| от 0 до 1000 мг/м3 | ±20 | ||
| от 0 до 5000 мг/м3 | ±15 | ||
| от 0 до 10000 мг/м3 | ±12 | ||
| от 0 до 10 мг/м3 | ±15 | ||
| Диэтиловый эфир | от 0 до 25 мг/м3 | ±15 | |
| (C4HloО) | от 0 до 50 мг/м3 | ±12 | |
| от 0 до 100 мг/м3 | ±12 | ||
| от 0 до 500 мг/м3 | ±10 | ||
| от 0 до 1000 мг/м3 | ±8 | ||
| от 0 до 5000 мг/м3 | ±6 | ||
| от 0 до 10000 мг/м3 | ±6 | ||
| от 0 до 10 мг/м3 | ±40 | ||
| Изобутилен | от 0 до 25 мг/м3 | ±40 | |
| (i-C4H8) | от 0 до 50 мг/м3 | ±35 | |
| от 0 до 100 мг/м3 | ±30 | ||
| от 0 до 500 мг/м3 | ±25 | ||
| от 0 до 1000 мг/м3 | ±20 | ||
| от 0 до 5000 мг/м3 | ±15 | ||
| от 0 до 10000 мг/м3 | ±12 | ||
| от 0 до 10 мг/м3 | ±30 | ||
| н-Пентан (C5H12) | от 0 до 25 мг/м3 | ±30 | |
| от 0 до 50 мг/м3 | ±25 | ||
| от 0 до 100 мг/м3 | ±20 | ||
| от 0 до 500 мг/м3 | ±15 | ||
| от 0 до 1000 мг/м3 | ±12 | ||
| от 0 до 5000 мг/м3 | ±10 | ||
| от 0 до 10000 мг/м3 | ±8 | ||
| от 0 до 10 мг/м3 | ±40 | ||
| Пары керосина | от 0 до 25 мг/м3 | ±40 | |
| (по изобутилену) | от 0 до 50 мг/м3 | ±35 | |
| от 0 до 100 мг/м3 | ±30 | ||
| от 0 до 500 мг/м3 | ±25 | ||
| от 0 до 1000 мг/м3 | ±20 | ||
| от 0 до 5000 мг/м3 | ±15 | ||
| от 0 до 10000 мг/м3 | ±12 |
| Тип детектора | Определяемый компонент | Диапазон измерений массовой концентрации компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности % |
| от 0 до 10 мг/м3 | ±30 | ||
| н-Октан (C8H18) | от 0 до 25 мг/м3 | ±30 | |
| от 0 до 50 мг/м3 | ±30 | ||
| от 0 до 100 мг/м3 | ±25 | ||
| от 0 до 500 мг/м3 | ±15 | ||
| от 0 до 1000 мг/м3 | ±12 | ||
| от 0 до 5000 мг/м3 | ±10 | ||
| от 0 до 10000 мг/м3 | ±8 | ||
| от 0 до 10 мг/м3 | ±30 | ||
| Пропилен (C3H6) | от 0 до 25 мг/м3 | ±25 | |
| от 0 до 50 мг/м3 | ±20 | ||
| от 0 до 100 мг/м3 | ±15 | ||
| от 0 до 500 мг/м3 | ±12 | ||
| от 0 до 1000 мг/м3 | ±10 | ||
| от 0 до 5000 мг/м3 | ±8 | ||
| от 0 до 10000 мг/м3 | ±6 | ||
| от 0 до 10 мг/м3 | ±40 | ||
| Стирол (C8H8) | от 0 до 25 мг/м3 | ±40 | |
| от 0 до 50 мг/м3 | ±35 | ||
| от 0 до 100 мг/м3 | ±35 | ||
| от 0 до 500 мг/м3 | ±30 | ||
| от 0 до 1000 мг/м3 | ±25 | ||
| от 0 до 5000 мг/м3 | ±15 | ||
| от 0 до 10 мг/м3 | ±15 | ||
| Толуол (C7H8) | от 0 до 25 мг/м3 | ±15 | |
| от 0 до 50 мг/м3 | ±12 | ||
| от 0 до 100 мг/м3 | ±12 | ||
| от 0 до 500 мг/м3 | ±10 | ||
| от 0 до 1000 мг/м3 | ±10 | ||
| от 0 до 5000 мг/м3 | ±8 | ||
| от 0 до 10000 мг/м3 | ±8 | ||
| от 0 до 10 мг/м3 | ±15 | ||
| Этилбензол | от 0 до 25 мг/м3 | ±15 | |
| (C8H10) | от 0 до 50 мг/м3 | ±15 | |
| от 0 до 100 мг/м3 | ±12 | ||
| от 0 до 500 мг/м3 | ±10 | ||
| от 0 до 1000 мг/м3 | ±10 | ||
| от 0 до 5000 мг/м3 | ±8 | ||
| от 0 до 10000 мг/м3 | ±6 |
| Тип детектора | Определяемый компонент | Диапазон измерений массовой концентрации компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности % |
| от 0 до 10 мг/м3 | ±12 | ||
| ЭХД | Водород (Н2) | от 0 до 25 мг/м3 | ±10 |
| от 0 до 50 мг/м3 | ±8 | ||
| от 0 до 100 мг/м3 | ±6 | ||
| от 0 до 10 мг/м3 | ±15 | ||
| Сероводород | от 0 до 25 мг/м3 | ±15 | |
| (H2S) | от 0 до 50 мг/м3 | ±15 | |
| от 0 до 100 мг/м3 | ±15 | ||
| от 0 до 500 мг/м3 | ±12 | ||
| от 0 до 1000 мг/м3 | ±10 | ||
| от 0 до 5000 мг/м3 | ±8 | ||
| от 0 до 10000 мг/м3 | ±6 | ||
| от 0 до 10 мг/м3 | ±20 | ||
| ППД | Ацетон (CзН6О) | от 0 до 25 мг/м3 | ±20 |
| от 0 до 50 мг/м3 | ±15 | ||
| от 0 до 100 мг/м3 | ±15 | ||
| от 0 до 500 мг/м3 | ±12 | ||
| от 0 до 1000 мг/м3 | ±10 | ||
| от 0 до 5000 мг/м3 | ±8 | ||
| от 0 до 10000 мг/м3 | ±6 | ||
| от 0 до 10 мг/м3 | ±20 | ||
| Бензол (C6Н6) | от 0 до 25 мг/м3 | ±20 | |
| от 0 до 50 мг/м3 | ±15 | ||
| от 0 до 100 мг/м3 | ±15 | ||
| от 0 до 500 мг/м3 | ±12 | ||
| от 0 до 1000 мг/м3 | ±10 | ||
| от 0 до 5000 мг/м3 | ±8 | ||
| от 0 до 10000 мг/м3 | ±6 | ||
| от 0 до 25 мг/м3 | ±12 | ||
| Водород (Н2) | от 0 до 50 мг/м3 | ±10 | |
| от 0 до 100 мг/м3 | ±8 | ||
| от 0 до 500 мг/м3 | ±6 | ||
| от 0 до 1000 мг/м3 | ±6 | ||
| от 0 до 5000 мг/м3 | ±4 |
| Тип детектора | Определяемый компонент | Диапазон измерений массовой концентрации компонента | Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности % |
| от 0 до 10 мг/м3 | ±25 | ||
| Гексан (C6H14) | от 0 до 25 мг/м3 | ±25 | |
| от 0 до 50 мг/м3 | ±20 | ||
| от 0 до 100 мг/м3 | ±15 | ||
| от 0 до 500 мг/м3 | ±12 | ||
| от 0 до 1000 мг/м3 | ±10 | ||
| от 0 до 5000 мг/м3 | ±8 | ||
| от 0 до 10000 мг/м3 | ±6 | ||
| от 0 до 10 мг/м3 | ±40 | ||
| Метилмеркаптан | от 0 до 25 мг/м3 | ±40 | |
| (CH3SH) | от 0 до 50 мг/м3 | ±40 | |
| от 0 до 100 мг/м3 | ±35 | ||
| от 0 до 500 мг/м3 | ±30 | ||
| от 0 до 1000 мг/м3 | ±25 | ||
| от 0 до 5000 мг/м3 | ±20 | ||
| от 0 до 10000 мг/м3 | ±15 | ||
| от 0 до 10 мг/м3 | ±25 | ||
| Метан (СН4) | от 0 до 25 мг/м3 | ±25 | |
| от 0 до 50 мг/м3 | ±20 | ||
| от 0 до 100 мг/м3 | ±15 | ||
| от 0 до 500 мг/м3 | ±12 | ||
| от 0 до 1000 мг/м3 | ±10 | ||
| от 0 до 5000 мг/м3 | ±8 | ||
| от 0 до 10000 мг/м3 | ±6 | ||
| от 0 до 10 мг/м3 | ±15 | ||
| Сероводород | от 0 до 25 мг/м3 | ±15 | |
| (H2S) | от 0 до 50 мг/м3 | ±15 | |
| от 0 до 100 мг/м3 | ±15 | ||
| от 0 до 500 мг/м3 | ±12 | ||
| от 0 до 1000 мг/м3 | ±10 | ||
| от 0 до 5000 мг/м3 | ±8 | ||
| от 0 до 10000 мг/м3 | ±6 |
Примечание:
1. При заказе анализатора с верхним пределом диапазона измерений, отличным от указанного в таблице 7, выбирают наименьший диапазон измерений, включающий это значение.
2. Значения пределов диапазонаизмеренийустанавливаются на заводе-производителе, согласно требованиям Заказчика, с указанием в паспорте прибора, и могут быть изменены Пользователем в процессе эксплуатации при наличии физической возможности метода измерения._
Дополнительные метрологические характеристики анализаторов приведены в таблице 8.
Таблица 8 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности | ±0,5 |
Основные технические характеристики анализаторов приведены в таблице 9.
Таблица 9 - Основные технические характеристики анализаторов
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В (опционально) | 220 ±20 50 ±1, 60 ±1 24 ±4 |
| Потребляемая мощность, Вт, не более | 500 |
| Габаритные размеры (высота х ширина х глубина), мм, не более: - Анализаторы АСИС СПЕКТР, АСИС ИОН, АСИС ПРО, АСИС ЭКО, 4080, 6700 в модульном исполнени типа «Р»; - Анализаторы АСИС СПЕКТР, АСИС ИОН, АСИС ПРО, АСИС ЭКО в модульном исполнени типа «R»; - Анализаторы АСИС СПЕКТР, АСИС ИОН, АСИС ПРО в модульном исполнени типа «D» | 2200 х 1200 х1200 560 х 783 х 900 1000 х 800 х 800 |
| Масса, кг, не более: - Анализаторы АСИС СПЕКТР, АСИС ИОН, АСИС ПРО, АСИС ЭКО, 4080, 6700 в модульном исполнени типа «Р»; - Анализаторы АСИС СПЕКТР, АСИС ИОН, АСИС ПРО, АСИС ЭКО в модульном исполнени типа «R»; - Анализаторы АСИС СПЕКТР, АСИС ИОН, АСИС ПРО в модульном исполнени типа «D» | от 70 до 120 35 250 |
| Степень защиты оболочки от проникновения пыли и воды по ГОСТ 14254-96: - Анализаторы АСИС СПЕКТР, АСИС ИОН, АСИС ПРО, АСИС ЭКО, 4080, 6700 в модульном исполнени типа «Р»; - Анализаторы АСИС СПЕКТР, АСИС ИОН, АСИС ПРО, АСИС ЭКО в модульном исполнени типа «R»; - Анализаторы АСИС СПЕКТР, АСИС ИОН, АСИС ПРО в модульном исполнени типа «D» | IP 54 (IP65 - по заказу) IP 20 IP 66 (IP67 - по заказу) |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +5 до +40 (от -60 до +60 - по заказу) 95 (без конденсации влаги) от 84 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч | 70000 |
Таблица 9 - Основные технические характеристики анализаторов
| Наименование характеристики | Значение |
| Время прогрева анализаторов, мин, не более | 60 |
| Маркировка взрывозащиты анализаторов | 1 Expx 11В +Н2 Т4Gb Х 2 Expz 11В +Н2 Т4 Gc Х 1 Exd IIB +Н2Т4Gb Х 1 Exd [ib] IIB +Н2 Т4Gb Х |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 10 - Комплектность поставки анализаторов
| Наименование | Обозначение | Количество |
| Анализаторы газов и жидкостей | АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYSPRO, АСИС ЭКО, ASYS ECO, 4080, 6700 | 1 шт. |
| Паспорт | АПЦМ.413414.003-2019ПС | 1экз. |
| Руководство по эксплуатации | АПЦМ.413414.003-2019 РЭ | 1экз. |
| Методика поверки | АПЦМ.413414.003-2020 МП | 1экз. |
осуществляется по документу АПЦМ.413414.003-2019 МП «Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700 Методика поверки», разработанному иутверждённомуАО «Центрохимсерт»20.06.2020 г.
Основные средства поверки:
- Генератор газовых смесей ГГС модификаций ГГС-Р и ГГС-Т по ШДЕК.418319.009 ТУ -рабочий эталон 1-го разряда по ГОСТ 8.578-2014 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерения 62151-15);
- Генератор влажного воздуха HydroGen, модификации HydroGen 2 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерения 32405-11), диапазон воспроизведения относительной влажности от 0 до 100 %, пределы допускаемой абсолютной погрешности по относительной влажности ±0,5 %, диапазон воспроизведения температуры от 0 до 60°С, пределы допускаемой абсолютной погрешности по температуре ±0,1 °С;
- Гигрометр Rotronic модификации HydroPalm (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерения 26379-10), диапазон измерения относительной влажности от 0 до 100 %, СКО случайной составляющей погрешности измерения относительной влажности не более 0,1 %;
- Государственные стандартные образцы - поверочные газовые смеси (ПГС-ГСО):ГСО№№ 10540-2014 (С2Н2,С4Ню, C2H6, С2Н4, СН4, СзШ, С4Н6, С4Н8, С5Н12, С6Н14, С8Н9, С8Н18, С7Н16 в воздухе или N2), 10531-2014 (СО2, СН4, СО, Н2О, H2, SF6^ воздухе или №),10528-2014 (C6H6, C7H8AH9 в воздухе или N2), 10534-2014 (С2Н4О, С2ШО, СзШО,в воздухе или №),10546-2014 (NH3, HCl, Ck, HF, Н2СО, H2Sв воздухе или№).
- Источники микропотоков газов и паров:ИМ-ГП-11-М-А2 по ШДЕК.418319.011-08, 1 разряд; ИМ-ГП- 14-М-А2 по ШДЕК 418319 011-34, 1 разряд; ИМ-ГП-41-М-А2 по ШДЕК.418319.011-
10, 1 разряд; ИМ-ГП-89-М-А2 поШДЕК.418319.011-73, 1 разряд(регистрационный номер в Федеральном информационном фонде по обеспечению единства измерения 68336-17);
- Парофазные источники газовых смесей:ПИГС-Э-01по ШДЕК.418319.001, 1 разряд;ПИГС-Y-06по ШДЕК.418319.011, 1 разряд; ПИГС-У-11по ШДЕК.418319.001, 1 разряд;(регистрационный номер в Федеральном информационном фонде по обеспечению единства измерения44308-10);
- Азот газообразный по ГОСТ 9293-74, объемная доля азота 99,999 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт анализатора.
приведены в эксплуатационной документации.
ГОСТ 13320-81 Анализаторы промышленные автоматические. Общие технические условия. ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 31610.0 -2014 (IEK 60079-0:2011) Bзрывоопасные среды. Часть 0. Оборудование. Общие требования.
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 «Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах».
АПЦМ.413414.003-2019 ТУАнализаторы. Технические условия.
| Зарегистрировано поверок | 85 |
| Поверителей | 5 |
| Актуальность данных | 20.11.2024 |
