Весы автомобильные "TenzoCombi", 81081-20

Назначение

Весы автомобильные «TenzoCombi» (далее - весы) предназначены для измерений массы транспортных средств (далее - ТС) в статическом режиме и/или для измерений в движении полной массы ТС и нагрузок на отдельные оси или группы осей.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее эти сигналы преобразуются в цифровой код и обрабатываются. Результаты взвешивания индицируются на цифровом дисплее, расположенном на передней панели индикатора вместе с функциональной клавиатурой и/или на дисплее ПК.

Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего одну или несколько весовых платформ (секций), опирающихся на датчики, и индикатора/терминала, к которому могут подключаться внешние электронные устройства (компьютер, принтер, выносной дисплей).

В весах используются:

-    датчики весоизмерительные тензорезисторные C16i (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер в ФИФ 67871-17) производство «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай;

-    датчики весоизмерительные тензорезисторные H8C, HM9B (регистрационный номер в ФИФ 55371-19), производство «Zhonghang Elektronik Measuring Instruments Co., LTD (ZEMIC)», Китай;

-    датчики весоизмерительные тензорезисторные Digital Load Cell DBM14G,

DHM9A, DHM9B, DHM14H1 (регистрационный номер в ФИФ 55634-19), производство «Zhonghang Elektronik Measuring Instruments Co., LTD (ZEMIC)», Китай;

-    датчики весоизмерительные тензорезисторные С и Н (регистрационный номер в ФИФ 53636-13), производство ЗАО «ВИК «Тензо - М», Россия, п. Красково;

-    датчики весоизмерительные МВ150 (регистрационный номер в ФИФ 44780-10), производство ЗАО «ВИК «Тензо - М», Россия, п. Красково;

-    датчики весоизмерительные цифровые МВЦ (регистрационный номер в ФИФ 4600810), производство ЗАО «ВИК «Тензо - М», Россия, п. Красково.

-    датчики весоизмерительные тензорезисторные QS, QS-D (регистрационный номер в ФИФ 78206-20) производства фирмы «Keli Sensing Technology (Ningbo) Co., Ltd.», Китай;

-    датчики весоизмерительные тензорезисторные ZSFY (регистрационный номер в ФИФ 75819-19) производства фирмы «Keli Sensing Technology (Ningbo) Co., Ltd.», Китай.

В качестве индикатора/терминала в весах используются:

-    приборы весоизмерительные DIS2116 (регистрационный номер в ФИФ 61809-15), производство «Hottinger Baldwin Messtechnik GmbH», Германия.

-    приборы весоизмерительные ТИТАН, ТИТАН Н, ТИТАН 3Ц (регистрационный номер в ФИФ 72048-18), производство ООО "ЗЕМИК", г.Ростов-на-Дону

-    преобразователи весоизмерительные ТВ и ТЦ производство ЗАО «ВИК «Тензо - М», Россия, п. Красково.

Управление весами осуществляется с помощью функциональной клавиатуры терминала и/или ПК. Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам: RS232, RS422/485, USB, WiFi, Ethernet/IP и т.п.

В весах предусмотрены следующие устройства и функции:

а)    в режиме статического взвешивания в соответствии с ГОСТ OIML R 76-1-2011:

-    устройство полуавтоматической установки на нуль (п.Т.2.7.2.2);

-    устройство автоматической установки на нуль (п.Т.2.7.2.3);

-    устройство первоначальной установки на нуль (п.Т.2.7.2.4);

-    устройство слежения за нулем (п.Т.2.7.3);

-    устройство уравновешивания тары (п.Т.2.7.4.1);

б)    в режиме взвешивания в движении:

-    автоматическая регистрация массы и скорости движения ТС;

-    сигнализация о превышении допускаемой скорости движения ТС;

-    сигнализация о перегрузе.

На ГПУ весов прикрепляется табличка, содержащая следующую информацию:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение весов;

-    класс точности по ГОСТ OIML R 76-1-2011;

-    значение максимальной нагрузки (Max);

-    значение минимальной нагрузки (Min);

-    значения поверочного интервала (е) и действительной цены деления (d);

-    знак утверждения типа средств измерений;

-    заводской номер;

-    класс точности при определении полной массы ТС;

-    класс точности при определении нагрузки на одиночную ось (при необходимости);

-    класс точности при определении нагрузки на группу осей (при необходимости);

-    максимальная рабочая скорость Vmax, км/ч;

-    минимальная рабочая скорость Vmin, км/ч;

-    максимальное число осей ТС (при необходимости) A max.

Тип весов представлен двумя семействами, которые отличаются назначением и исполнением ГПУ:

-    семейство 1 - группа весов, предназначенная для определения полной массы ТС в режиме статического взвешивания и/или для определения полной массы, нагрузок на отдельные оси и группы осей ТС при взвешивании в движении;

-    семейство 2 - группа весов поосного взвешивания, предназначенная для определения в движении нагрузок на отдельные оси ТС, а также нагрузок на группу осей и полной массы ТС путем суммирования осевых нагрузок.

Модификации весов при заказе имеют обозначения вида:

«TenzoCombi»- С(Д, СД)-Х- 1-2-3-4,

где «TenzoCombi» - тип весов;

«С(Д, СД)» - варианты исполнения (С - статистическое взвешивание, Д - для взвешивания в движении, СД -для взвешивания в статике и в движении);

«Х» - максимальная нагрузка, Max, т (30, 40, 60, 80, 100, 150, 200);

«1» - габариты (длина х ширина), м;

«2» - обозначение семейства весов (1, 2);

«3» - класс точности при определении полной массы ТС: 0,5; 1; 2; 5, 10 (для режима взвешивания в движении);

«4» - класс точности при определении нагрузки на оси: B, C, D, E, F (для режима взвешивания в движении).

Примеры записи при заказе: «TenzoCombi»-С-60-18/3.0-1, «TenzoCombi»-Д-40-15/3.0-2-0,5(В), «TenzoCombi»-^-40-15/3- 1-0,5(В).

Весы выпускаются однодиапазонными, двухинтервальными и трехинтервальными, в модификациях «re^o^mM»^^, «re^o^mM»^^, «TenzoCombi»-С-60, «re^o^mM»^^, «TenzoCombi»-С-100, «TenzoCombi»-С-150, «TenzoCombi»-С-200, «TenzoCombi»-С-400, «TenzoCombi»-Д (СД)-30, «TenzoCombi»-Д(СД)-40, «TenzoCombi» -Д(СД)-60, «TenzoCombi»-Д(СД)-80, «TenzoCombi»-Д(СД)-100, «TenzoCombi»-Д(СД)-150, «TenzoCombi»-Д(СД)-200, «TenzoCombi»-Д(СД)-400 которые отличаются друг от друга значениями максимальной нагрузки, поверочного интервала, типами применяемых весоизмерительных датчиков.

Общий вид весов представлен на рисунке 1, терминалов на рисунке 2.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 3.

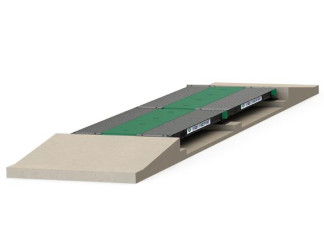

Рисунок 1 - Общий вид весов исполнения ГПУ для режима взвешивания в статике и в

движении

DIS 2116

Рисунок 3 - Схема пломбировки индикаторов от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.

ПО состоит из метрологически значимой и метрологически незначимой части. Метрологически значимое ПО хранится в защищенной от демонтажа микросхеме, расположенной в индикаторах и загружается на заводе-изготовителе. ПО, устанавливаемое на ПК, защищено от преднамеренных и непреднамеренных изменений путем автоматического контроля идентификационных признаков при запуске программы, в том числе с использованием электронного ключа. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик.

Внутреннее устройство памяти прибора с установленным ПО и измерительной информацией, включая сохраненные исходные данные, необходимые для реконструкции результатов измерений, в штатном режиме работы доступно только для чтения и не может быть изменено случайным или намеренным образом через интерфейс пользователя. Корпус устройства обработки и хранения метрологически значимых параметров и данных пломбируется, как показано на рисунке 3, что препятствует смене устройства памяти с установленным на нем ПО и сохраненными результатами измерений.

Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на индикаторе.

Нормирование метрологических характеристик проведено с учетом применения ПО. Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

1 Статический режим взвешивания

Класс точности по ГОСТ OIML R 76-1-2011..................................средний (III).

Значения Мах и Min, d, е, числа поверочных интервалов (n) при поверке для модификаций весов приведены в таблице 2.

Таблица 2

Таблица 3 - Метрологические характеристики

Пределы допускаемой погрешности, после выборки массы тары соответствуют пределам допускаемой погрешности, приведенным в таблицах 4, для массы нетто при любом значении массы тары, соответственно.

2 Режим взвешивания в движении

Значения Мах, Min, цены деления d, класса точности по ГОСТ 33242-2015 при определении полной массы ТС и при определении нагрузки на одиночную ось или на группу осей для модификаций весов приведены в таблице 4.

Таблица 4 - Метрологические характеристики

80

2

20

«TenzoCombi»^-80-1

Максимальное значение измеренной полной массы ТС, т.........................................Махп,

где n - число осей ТС MPE при определении полной массы ТС в движении не превышают большего из следующих значений:

а)    рассчитанному в соответствии с таблицей 5 и округленного до ближайшего значения цены деления;

б)    1d n - при первичной поверке, 2dn - при периодической поверке, где n - число осей при суммировании.

Таблица 5 - Метрологические характеристики

Пределы допускаемой погрешности (МРЕ) при определении нагрузки на одиночную ось двухосного контрольного ТС с жесткой рамой в движении не превышают большего из следующих значений:

а)    значения в соответствии с таблицей 6, округленного до ближайшего значения цены деления;

б)    1d - при первичной поверке, 2d - при периодической поверке.

Таблица 6 - Метрологические характеристики

±8,0

Пределы допускаемого отклонения (MPD) от скорректированного среднего значения нагрузки на ось или от скорректированного среднего значения на группу осей для всех типов контрольных ТС кроме контрольного двухосного ТС с жесткой рамой в движении не превышают большего из следующих значений:

а)    значения в соответствии с таблицей 7, округленного до ближайшего значения цены деления;

б)    1dn - при первичной поверке, 2dn - при периодической поверке, где n - число осей в группе, для одиночных осей n = 1.

Таблица 7 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на ГПУ фотохимическим способом.

Таблица 9 - Комплектность средства измерений

Поверка

осуществляется:

-    при статическом взвешивании по документу ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки весов);

-    при взвешивании в движении по документу ГОСТ 8.646-2015 «ГСИ. Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Методика поверки».

Основные средства поверки:

-    рабочий эталон единицы массы 4-го разряда по Приказу Росстандарта от 29 декабря 2018 № 2818 гири номинальной массой от 2 до 20 кг; от 200 до 5000 кг, класса точности М1 и М1-2 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования» (при статическом взвешивании и взвешивании в движении);

-    контрольные ТС по ГОСТ 8.646-2015 (при взвешивании в движении).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 3.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 33242-2015 Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Общие требования и методы испытаний

ГОСТ 8.646-2015 ГСИ Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Методика поверки

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ТУ 28.29.31-006-13019946-2020 Весы автомобильные «TenzoCombi». Технические

условия
