| Номер в госреестре | 81082-20 |
| Наименование СИ | Устройства весоповерочные транспортируемые "КТС" |
| Изготовитель | Общество с ограниченной ответственностью "Инженерный центр "АСИ" (ООО "ИЦ "АСИ"), г. Кемерово |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства весоповерочные транспортируемые «КТС» (далее - КТС) предназначены для воспроизведений и измерений осевых нагрузок и массы КТС в статическом режиме и во время движения.
Принцип действия КТС основан на воспроизведении осевых нагрузок и их измерении с применением встроенных в оси КТС тензорезисторных датчиков, которые формируют электрический сигнал, пропорциональный нагрузке. Далее этот сигнал преобразуется в цифровой код, который обрабатывается и передается для дальнейшего анализа.
КТС выполнено на основе специализированного автомобильного прицепа, оснащенного системой изменения количества осей.
КТС может включать в себя три или четыре оси со встроенными тензорезисторными датчиками (далее - датчик), подключаемыми к блоку измерения синхронному (далее - БИС). Также в состав КТС входят блок передачи данных (далее - БПД), осуществляющий синхронизацию полученных данных от БИС с помощью блока синхронизации (далее - БС) с использованием систем навигации ГЛОНАСС/GPS, программно-технический комплекс (далее -ПТК), принимающий данные посредством беспроводной связи, выполненный на основе персонального компьютера или контроллера со специализированным программным обеспечением «Программный комплекс ППА-25».
Конструкцией КТС предусмотрено размещение грузов, выполненных в виде гирь.
КТС выпускаются в двух модификациях, отличающихся количеством осей, режимами воспроизведения и измерения осевых нагрузок. Модификация КТС-3 с тремя осями (вторая ось подъемная) обеспечивает два режима воспроизведений и измерений осевых нагрузок - двухосный и трехосный режим. Модификация КТС-4 с четырьмя осями (вторая и третья оси подъемные) обеспечивает три режима воспроизведений и измерений осевых нагрузок - двухосный, трехосный и четырехосный режим.
КТС позволяет выполнять следующие задачи и функции:
- проведение измерений динамических нагрузок от колес КТС на дорожное полотно в режиме текущего времени;
- контроль работоспособности весов, комплексов весового и габаритного контроля;
- проведение калибровки или поверки в качестве средства сравнения весов для взвешивания в движении транспортных средств (далее - ТС);
- проведение калибровки или поверки в качестве средства сравнения комплексов весового и габаритного контроля ТС.

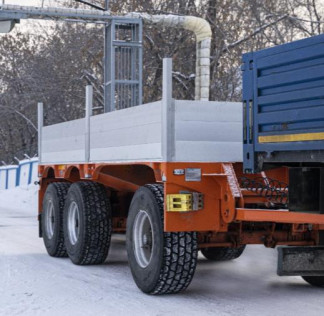

Общий вид средства измерений представлен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки БИС от несанкционированного доступа и место нанесения знака
поверки
Пример маркировочной таблички КТС приведен на рисунке 3.
Общество с ограниченной ответственностью Q \ «Инженерный центр «АСИ» \У
О
УСТРОЙСТВО ВЕСОПОВЕРОЧНОЕ ТРАНСПОРТИРУЕМОЕ
«КТС-4»
по ТУ 28.29.31 -036-10897043-2018
J Год выпуска |_
Заводской № L
Диапазон измерений осевых нагрузок, т:
от 3,5 до 15,0 от 2,0 до 9,0 от 1,5 до 7,5 от 7 до 30 5 90 4
от 12 до 24
- двухосный режим
- трехосный режим
- четырехосный режим Диапазон измерений массы КТС, т Дискретность, кг
Максимальная скорость движения, км/ч Количество осей, шт Напряжение питания В Предельные значения температуры эксплуатации,“С -40 до +50
о
О
650991, Россия, г. Кемерово, ул. Кузбасская, 31 тел./факс: (394-2) 36-61-49
Рисунок 3 - Маркировочная табличка КТС-4
Специализированное программное обеспечение «Программный комплекс ППА-25» (далее - ПО) является встроенным, используется в стационарной (закрепленной) аппаратной части ПТК с определенными программными средствами, обеспечивающими реализацию функций КТС. ПО состоит из метрологически значимой и метрологически незначимой частей.
Метрологически значимая часть защищена от случайных или намеренных изменений с использованием следующих средств:
а) используется разграничение прав доступа к режимам работы КТС с помощью пароля;
б) изменение ПО КТС через интерфейс пользователя невозможно;
в) при изменении метрологически значимых параметров регулировки и настройки формируется соответствующая запись в журнале событий, хранящемся в энергонезависимой памяти;
г) хранение данных осуществляется на жестком диске ПТК в качестве запоминающего средства в зашифрованном виде (с использованием контрольной суммы по CRC32 со скрытым полиномом).
ПО осуществляет выполнение следующих функций:
- прием данных о весовых параметрах КТС (осевые нагрузки) с привязкой ко времени и месту установки весовых устройств;
- консолидированная обработка данных и формирование базы данных о проездах КТС через весовые устройства время проезда КТС и весовые параметры ТС;
- передача данных из базы данных во внешние информационные системы;
- формирование протоколов.
Доступ к функциям ПО ограничен уровнем доступа, который назначается каждому оператору. Данные, содержащие результаты измерений, защищены от любых искажений при помощи шифрования.
Идентификационные признаки ПО доступны для просмотра во встроенном меню («О программе») и приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Программный комплекс ППА-25 |
| Номер версии (идентификационный номер ПО) | Не ниже 10.14 |
| Цифровой идентификатор ПО* | 971ad35847a2ebcddcab0388bfc5f3ee |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
| *Цифровой идентификатор ПО указан для версии 10.14 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений осевых нагрузок КТС, т а) КТС-3: - двухосный режим - трехосный режим б) КТС-4: - двухосный режим - трехосный режим - четырехосный режим | от 3,0 до 15,0 от 1,5 до 10,0 от 3,5 до 15,0 от 2,0 до 9,0 от 1,5 до 7,5 |
| Диапазон измерений массы КТС, т - КТС-3 - КТС-4 | от 5,0 до 30,0 от 7,0 до 30,0 |
| Дискретность показаний ПТК, кг | 5 |
| Пределы допускаемой абсолютной погрешности измерений осевых нагрузок в статическом режиме, кг: - в диапазоне измерений от 1,5 т до 5,0 т включ. - в диапазоне измерений св. 5,0 т до 10,0 т включ. - в диапазоне измерений св. 10,0 т до 15 т включ. | ±10 ±15 ±20 |
| Пределы допускаемой абсолютной погрешности измерений массы в статическом режиме, кг: - в диапазоне измерений от 5,0 т до 10,0 т включ. - в диапазоне измерений св. 10,0 т до 20,0 т включ. - в диапазоне измерений св. 20,0 т до 30,0 т включ. | ±20 ±30 ±40 |
| Пределы допускаемой относительной погрешности измерений осевых нагрузок, %: - при скорости движения КТС до 20 км/ч включ. - при скорости движения КТС св. 20 км/ч до 90 км/ч включ. | ±0,5 ±2 |
| Пределы допускаемой относительной погрешности измерений массы КТС, %: - при скорости движения КТС до 20 км/ч включ. - при скорости движения КТС св. 20 км/ч до 90 км/ч включ. | ±0,5 ±1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная скорость движения, км/ч | 90 |
| Тип подвески | Пневматическая |
| Количества колес на оси, шт | 2 |
| Расстояния между осями КТС-3, мм: - между первой и второй осями | 2720±10 |
| - между второй и третьей осями | 1360±10 |
| Расстояния между осями КТС-4, мм | 1360±10 |
| Питание КТС от источника постоянного тока, В | от 12 до 24 |
| Потребляемая мощность, ВА, не более: - КТС | 30 |
| - ПТК | 1000 |
| Наименование характеристики | Значение |
| Габаритные размеры КТС-3, КТС-4, мм, не более: | |
| - высота без грузов (с грузами) | 2400 (3300) |
| - ширина | 2700 |
| - длина | 7500 |
| Масса КТС, т, не более: | |
| а) КТС-3 | |
| - без грузов | 5500 |
| - с грузами | 30000 |
| б) КТС-4 | |
| - без грузов | 7500 |
| - с грузами | 32000 |
| Предельные значения температуры эксплуатации, °С: | |
| - КТС | -40; +50 |
| - ПТК | +10; +40 |
| Вероятность безотказной работы за 2000 ч, не менее | 0,9 |
| Средний срок службы, лет | 10 |
наносится типографским способом на титульный лист эксплуатационной документации, а также на маркировочные таблички, расположенные на корпусе БПД методом лазерной гравировки или фотохимическим методом.
Таблица 5 - Комплектность КТС
| Наименование | Обозначение | Количество |
| Устройство весоповерочное транспортируемое «КТС» | - | 1 шт. |
| Руководство по эксплуатации | УФГИ 404229.010 РЭ | 1 экз. |
| Методика поверки | 2301-317-2020 | 1 экз. |
осуществляется по документу МП 2301-317-2020 «ГСИ. Устройства весоповерочные транспортируемые «КТС». Методика поверки», утвержденному
ФГУП «ВНИИМ им. Д.И. Менделеева» 27.07.2020 г.
Основные средства поверки:
- весы неавтоматического действия 5-го разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска клейма в свидетельство о поверке и на место пломбировки БИС, как указано на рисунке 2.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ТУ 28.29.31-036-10897043-2018 «Устройство весоповерочное транспортируемое «КТС». Технические условия»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
