| Номер в госреестре | 81090-20 |
| Наименование СИ | Система измерительная "Каскад-П1" |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "МЕРА" (ООО "НПП "МЕРА"), Московская область, г. Мытищи |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная «Каскад-П1» (далее - ИС-П1) предназначена для измерений: силы от тяги двигателя; частоты переменного тока, соответствующей частоте вращения роторов; массового расхода топлива; объемных расходов (прокачки) рабочей жидкости и масла; абсолютных, избыточных и разности давлений газообразных и жидких сред; температуры жидких и газообразных сред; напряжения постоянного и переменного тока; силы постоянного и переменного тока; частоты переменного тока; относительной влажности атмосферного воздуха; виброскорости корпуса газотурбинного двигателя (ГТД); а также для отображения результатов измерений и расчетных величин и их регистрации в ходе проведения испытаний авиационных ГТД: ПС-90А, ПС-90А1, ПС-90А76, ПС-90А2, ПД-14.
Принцип действия ИС-П1 при измерении физических величин (силы от тяги двигателя, объемных и массовых расходов, давления/разрежения, температуры и влажности, силы и напряжения постоянного и переменного тока, частоты переменного тока и виброскорости) основан на преобразовании измеряемых физических величин первичными измерительными преобразователями (ПИП) в электрические сигналы, функционально связанные с измеряемыми физическими величинами, с последующим преобразованием, нормализацией и передачей их по каналам связи в измерительные модули комплексов измерительно-вычислительных MIC-036, MIC-140, MIC-300 (далее - MIC) для цифрового преобразования и регистрации измеренных величин с последующей передачей для отображения средствами вычислительной техники пульта управления (далее - ПУ).
Конструктивно ИС-П1 состоит из: пульта управления испытаниями; стоек приборных и шкафов ИС-П1; статива и термостатива датчиков давления; коммутационных шкафов; тягоизмерительной системы; первичных измерительных преобразователей (ПИП); промежуточных преобразователей (ПрП); линий связи; аналого-цифровых преобразователей и цифровой аппаратуры «верхнего уровня» (специализированные платы, компьютеры со специализированным программным обеспечением, мониторы); блоков (источников) питания.
Функционально ИС-П1 включает в себя следующие измерительные каналы (ИК):
- ИК силы от тяги двигателя;
- ИК расходов массового и объемного;
- ИК частоты переменного тока, соответствующие частоте вращения роторов;
- ИК абсолютных, избыточных и разности давлений газообразных и жидких сред;
- ИК температуры газообразных сред с ПИП термоэлектрического типа ТХА (K);
- ИК температуры жидких и газообразных сред с ПИП терморезистивного типа (термометров сопротивления);
- ИК температура атмосферного воздуха;
- ИК относительной влажности атмосферного воздуха;
- ИК виброскорости корпуса ГТД;
- ИК напряжения и силы постоянного тока;
- ИК напряжения, частоты и силы переменного трехфазного тока.
ИК силы от тяги двигателя.
Принцип действия ИК силы от тяги двигателя: сила от тяги двигателя, приложенная к тягоизмерительной системе ГАП6-87078, уравновешивается силой реакции рабочего тензоре-зисторного датчика. Его выходной сигнал, пропорциональный силе от тяги, поступает на модуль МС-212, оцифровывается и далее передается в компьютер верхнего уровня системы, где с помощью известной градуировочной зависимости вычисляется сила от тяги двигателя для регистрации и отображения средствами вычислительной техники ПУ.
ИК расходов массового и объемного.
Принцип действия ИК массового расхода основан на использовании в ПИП сил Корио-лиса, действующих на поток среды, двигающейся по петле трубопровода, которая колеблется с постоянной частотой. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональных массовому расходу. Выходной токовый сигнал ПИП массового расхода Rotamass (рег. № 27054-14) поступает на измерительный модуль МС-114С2, где преобразуется в цифровой код и передается для регистрации и отображения средствами вычислительной техники.
Принцип действия ИК объемного расхода основан на функциональной зависимости частоты переменного тока на выходе турбинного преобразователя расхода ТПР (рег. № 8326-04) от частоты вращения его винтовой гидрометрической турбинки, которая в свою очередь зависит от объёмного расхода жидкости, протекающей через рабочее сечение преобразователя. Сигнал переменного тока поступает на нормализатор сигнала МЕ-402 с последующим измерением частоты модулем МС-451, где его частота преобразуется в цифровой код. Полученные значения измеренных объемного расходов (прокачки) жидкости и масла поступают на средства отображения и регистрации ПУ.
ИК частоты переменного тока, соответствующие частоте вращения роторов.
Принцип действия ИК основан на преобразовании сигнала от первичных преобразователей ДЧВ-2500, ДЧВ-16М (установленных на ГТД) в нормализованный сигнал TTL-уровня нормализатором сигнала МЕ-402, с последующим измерением частоты модулем МС-451, и передаче измеренного значения частоты для регистрации и отображения средствами вычислительной техники ПУ.
ИК абсолютных, избыточных и разности давлений газообразных и жидких сред.
Принцип действия ИК основан на функциональной зависимости нормализованного значения (от 4 до 20 мА) силы постоянного тока на выходе ПИП типов ADZ (рег. № 49870-12) и DMP (рег. № 75925-19), возникающего от воздействия измеряемого давления (разрежения) жидкостей и газов на чувствительный элемент ПИП. Выходной токовый сигнал ПИП поступает на измерительный модуль МС-114С2, где преобразуется в цифровой код и передается для регистрации и отображения средствами вычислительной техники ПУ. Барометрическое давление измеряется с помощью БРС-1М (рег. № 16006-97).
ИК температуры газообразных сред с ПИП термоэлектрического типа ТХА и ТХК.
Принцип действия ИК основан на измерении термо-ЭДС (ТЭДС), возникающей в спае термоэлектродных проводов ПИП (ТП рег. № 61084-15) термоэлектрического типа от разности температур между «горячими» и «холодными» спаями. ТЭДС поступает на вход комплекса измерения температур MIC-140, где преобразуется в цифровой код и передается для регистрации и отображения средствами вычислительной техники ПУ.
ИК температуры жидких и газообразных сред с ПИП терморезистивного типа (термометров сопротивления).
Принцип действия ИК на базе термометров сопротивления, основан на измерении и преобразовании ПИП (TC рег. № 58808-14) температуры в электрический сигнал (сопротивле-
Лист № 3 Всего листов 14
ние постоянному току), пропорциональный измеряемой температуре, передаваемый на вход модуля МС-227Я3, в котором он преобразуется в цифровой код и передается для регистрации и отображения средствами вычислительной техники ПУ.
ИК температура атмосферного воздуха.
Принцип действия ИК основан на зависимости сопротивления платинового чувствительного элемента преобразователя ИВТМ 7 (рег. № 15500-12) от окружающей температуры. Выходной сигнал преобразователя температуры поступает на измерительный модуль МС-114С2, где преобразуется в цифровой код и передается для регистрации и отображения средствами вычислительной техники
ИК относительной влажности атмосферного воздуха.
Принцип действия ИК основан на зависимости диэлектрической проницаемости чувствительного элемента преобразователя ИВТМ 7 (рег. № 15500-12) от влажности окружающего воздуха. Выходной токовый сигнал преобразователя влажности измеряется модулем МС-114С2, в котором он преобразуется в цифровой код и передается для регистрации и отображения средствами вычислительной техники ПУ.
ИК виброскорости корпуса ГТД.
Принцип действия ИК основан на явлении пьезоэффекта, заключающегося в появлении на пьезоэлементах ПИП (датчиков-акселерометров) типа МВ-43 (рег. № 16985-08) знакопеременного электрического заряда с частотой, равной частоте изменения направления инерционных сил, возникающих от вибрации места крепления датчика и приложенных вдоль его оси, и амплитудой, пропорциональной усилию воздействия инерционных сил на пьезоэлемент датчика. Преобразование заряда в напряжение переменного тока осуществляется усилителем заряда МЕ-908 с последующим измерением напряжения переменного тока и отображением на MIC-300.
ИК напряжения и силы постоянного тока.
Напряжения постоянного тока (соответствующее температуре воздуха (газов)) измеряется с помощью комплекса MIC-140, сила постоянного тока измеряется с помощью измерительных модулей МС-114С2.
ИК напряжения, частоты и силы переменного трехфазного тока.
Принцип действия ИК напряжения переменного тока основан на измерении выходного напряжения с помощью ПИП типа CV3 (рег. № 57088-14), пропорциональный измеряемому напряжению выходной сигнал с которых поступает на измерительный модуль МС-114, где преобразуется в цифровой код и передается для регистрации и отображения средствами вычислительной техники ПУ.
Частота переменного тока измеряется модулем МС-451, измеренные значения частоты переменного тока передаются для регистрации и отображения средствами вычислительной техники ПУ.
Принцип действия ИК силы переменного тока основан на преобразовании ПИП типа ПИТ (рег. № 74910-19) значений силы тока в цепях каждой фазы генератора в ток соответствующего измерительного канала. ПИП представляет из себя токовый трансформатор, выходной сигнал с которого, пропорциональный силе измеряемого тока, поступает на измерительный модуль МС-114С2, где преобразуется в цифровой код и передается для регистрации и отображения средствами вычислительной техники ПУ.

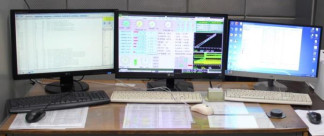

Общий вид составных частей средства измерений представлен на рисунках 1-24.
Места расположения наклеек и запирания стойки приборной ИС-П1 показаны на рисунке 23.
Защита от несанкционированного доступа к компонентам системы обеспечивается:
- запиранием ключом замка на дверях стойки приборной (рисунок 22);
- запиранием ключом замка на дверях шкафа кроссового (рисунок 23);
- наклеиванием наклейки пломбировочной (рисунок 24) на двери шкафа кроссового и на остальные компоненты системы.
Рисунок 6 - Шкаф коммутационный №4. Вид внешний
- Статив датчиков давления. Вид внешний
Рисунок 8 — Система тягоизмерительная ГАП6- Рисунок 9 — Преобразователь давления 87078. Вид внешний измерительный ADZ. Вид внешний
Рисунок 13 - Счетчик-расходомер массовый Rotomass. Вид внешний
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 7 «Pro» (64-разрядная). Функциональное программное обеспечение представлено программой управления комплексом MIC «Recorder».
В программе управления комплексом MIC метрологически значимой частью ПО «Recorder» является метрологический модуль scales.dll (таблица 1).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1 - Идентификационные данные функционального ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | scales.dll |
| Номер версии (идентификационный номер) ПО | 1.0.2.1 |
| Цифровой идентификатор ПО | 6DB542A3 |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики ИС-П1
| Физические параметры (обозначение) | Измеряемые величины | Значение входного сигнала | Пределы допускаемой погрешности | Кол-во каналов |
| 1 | 2 | 3 | 4 | 5 |
| ИК силы от тяги двигателя | ||||
| Сила от тяги (Параметр: R приб) | Сила | от 0 до 88 кН (от 0 до 9000 кгс) | у: ±0,5 % от ВП | 1 |
| от 88 до 177 кН (от 9000 до 18000 кгс) | 5: ±0,5 % от ИЗ | |||
| Обратная сила от тяги (Параметр: R приб) | от 0 до 40 кН (от 0 до 4000 кгс) | у: ±0,5 % от ВП | ||
| ИК расходов массового и объемного | ||||
| Массовый расход топлива (Параметр: От) | Расход массовый | от 300 до 3500 кг/ч | у: ±0,5 % от ВП | 1 |
| от 3500 до 7000 кг/ч | 5: ±0,5 % от ИЗ | |||
| Расход (прокачка) масла через двигатель (Параметр: Ом) | Расход объемный | от 15 до 60 л/мин | у: ±3 % от ВП | 1 |
| Расход (прокачка) рабочей жидкости через гидронасос (Параметры: Ог/ж1; Gr/K2) | от 24 до 200 л/мин | 5: ±2 % от ИЗ | 2 | |
| Расход (прокачка) рабочей жидкости через гидронасос (Параметры: Огн 7б) | от 24 до 200 л/мин | у: ±3 % от ВП | 1 | |
| Расход (прокачка) рабочей жидкости через гидронасос (Параметр: Ожгн fh) | от 2 до 9 л/мин | 5: ±2 % от ИЗ | 1 | |
| ИК частоты переменного тока, соответствующие частоте вращения роторов | ||||
| Частота вращения ротора вентилятора (Параметр: ^) | Частота переменного тока | от 1 до 5000 Гц | у: ±0,1 % от ВП | 1 |
| Частота вращения ротора КВД (Параметр: N^a) | от 1 до 8000 Гц | у: ±0,1 % от ВП | 1 | |
| ИК абсолютных, избыточных и разности давлений газообразных и жидких сред | ||||
| Полное давление воздуха за вентилятором (Параметры: P2001; P2002; P2003; P2004; P2005; P2006; P2007; P2008) | Давление избыточное | от 0 до 73.55 кПа (от 0 до 0.75 кгс/см2) | у: ±0,5 % от ВП | 8 |
| 1 | 2 | 3 | 4 | 5 |
| Давление абсолютное барометрическое (Параметр: Рн) | Давление абсолютное | от 93 до 107 кПа | А: ±67,0 Па | 1 |
| Перепад давления газообразных сред (Параметры: РВ.120; РВ.121;РВ.122; РВ.123) | от - 1,96 до 0 кПа (от - 200 до 0 мм вод. ст.) | А: ±50 Па (±5 мм вод. ст.) | 4 | |
| Давление дифференциальное газообразных сред | Разность давлений | от - 19,6 до - 9,8 кПа (от - 2000 до - 1000 мм вод. ст.) | 5: ±0,5 % от ИЗ | 2 |
| (Параметры: РВ.122-13; РВ.123-14) | от - 9,8 до 0 кПа (от -1000 до 0 мм вод. ст.) | у: ±0,5 % от ДИ | ||
| Давление избыточное газообразных сред (Параметры: Р216 1; Р217 1; Р218_1; Р219_1; Р220_1) | от 0 до 156,9 кПа (от 0 до 1,6 кгс/см2) | у: ±0,5 % от ВП | 5 | |
| Давление избыточное газообразных сред (Параметры: РК305; РК306; РК307) | от 0 до 4,0 МПа (от 0 до 40 кгс/см2) | у: ±0,5 % от ВП | 3 | |
| Давление избыточное газообразных сред (Параметры: РК308) | от 0 до 4,0 МПа (от 0 до 40 кгс/см2) | у: ±0,5 % от ВП | 1 | |
| Давление избыточное газообразных сред (Параметры: Рвх ств) | Давление избыточное | от 0 до 1,0 МПа (от 0 до 10 кгс/см2) | у: ±1 % от ВП | 1 |
| Давление избыточное газообразных сред (Параметры: Рв пос) | от 0 до 784,5 кПа (от 0 до 8 кгс/см2) | у: ±1 % от ВП | 1 | |
| Давление избыточное жидких сред (Параметр: Рсуф) | от 0 до 98,1 кПа (от 0 до 1 кгс/см2) | у: ±1 % от ВП | 1 | |
| Давление избыточное жидких сред (Параметры: Рвх Г/Н1; Рвх Г/Н2; Рм ВХ ГН( 76) | от 0 до 588,4 кПа (от 0 до 6 кгс/см2) | у: ±1 % от ВП | 3 | |
| Давление избыточное жидких сред (Параметр: Рм.вх1) | от 0 до 1,6 МПа (от 0 до 16 кгс/см2) | у: ±1 % от ВП | 1 |
| 1 | 2 | 3 | 4 | 5 |
| Давление избыточное жидких сред (Параметр: Рм вх) | от 0 до 0,59 МПа (от 0 до 6 кгс/см2) | у: ±1 % от ВП | 1 | |
| Давление избыточное жидких сред (Параметры: Рвых г/ш; Рвых Г/Н2; Рм ВЫХ ГН7б) | Давление избыточное | от 0 до 24,52 МПа (от 0 до 250 кгс/см2) | у: ±1 % от ВП | 3 |
| Давление избыточное жидких сред (Параметр: Рт вх) | от 0 до 0,34 МПа (от 0 до 3,5 кгс/см2) | у: ±1 % от ВП | 1 | |
| Давление избыточное жидких сред (Параметр: Рт нр) | от 0 до 1,18 МПа (от 0 до 12 кгс/см2) | у: ±1 % от ВП | 1 | |
| ИК температуры газообразных сред с ПИ | 1—1 т е р м о э л е т р и ч е с к о г о т и п а Т Х Х | |||
| Температура газообразных сред (Параметр: Тв пос) | Температура | от 0 до +600 °C | у: ±1 % от ВП | 1 |
| Температура газообразных сред (Параметр: Твх ств) | от -50 до +300 °C | у: ±1 % от ВП | 1 | |
| ИК температуры жидких и газообразных сред с ПИП терморезистивного типа (термометров сопротивления) | ||||
| Температура газообразных сред (Параметры: ТВХ.105; ТВХ.106; ТВХ.107; ТВХ.108; ТВХ.109; ТВХ.110) | от +223 до +323 K | 5: ±0,3 % от ИЗ | 6 | |
| Температура жидких сред (Параметр: Тт вх дв) | Температура | от -50 до +60 °С | у: ±1,5 % от ВП | 1 |
| Температура жидких сред (Параметр: Тм вых) | от -50 до +250 °С | у: ±1,5 % от ВП | 1 | |
| Температура жидких сред (Параметры: ТМ ТПР) | от -50 до +200 °С | у: ±1,5 % от ВП | 1 | |
| Температура жидких сред (Параметры: Твх г/н1,Твх г/н2; Тм АМГ) | от -50 до +100 °С | у: ±1,5 % от ВП | 2 | |
| ИК температура атмосферного воздуха | ||||
| Температура окружающего воздуха (Параметр: ТН) | Температура | от +228 до +323 K | 5: ±0,5 % от ИЗ | 1 |
| 1 | 2 | 3 | 4 | 5 |
| ИК относительной влажности атмосферного воздуха | ||||
| Влажность относительная воздуха в рабочем боксе (Параметр: RH) | Относительная влажность | от 0 до 99 % | А: ±2 % | 1 |
| ИК виброскорости корпуса ГТД | ||||
| Виброскорость корпуса ГТД в диапазоне частот от 30 до 200 Гц (Параметры: Vr^ Vзп) | Виброско рость | от 0 до 100 мм/с | у: ±10 % от ВП | 2 |
| ИК напряжения и силы постоянного тока | ||||
| Сила постоянного тока (Параметры: Pr1; Pr2; Pr3; Pr4; Pr5; Pr6; Р9; Р10; Р11; Р12) | Сила постоянного тока | от 4 до 20 мА | у: ±0,1 % от ВП | 10 |
| Сила постоянного тока, соответствующая статическому давлению за КВД (Параметр: Рк 308 ) | от 4 до 20 мА | у: ±0,1 % от ВП | 1 | |
| Напряжение постоянного тока, соответствующее температуре воздуха (газа) (Параметры: Т2033; Т2034; Т2035; Т2036; Т2037; Т2038; Т2039; Т2040; Т251 1; Т252 1; Т253 1; Т254 1; Т255 1; ТК320; ТК321; ТК322; ТТ 555) | Напряжение постоянного тока | от -3 до +67 мВ | у: ±0,07 % от ВП | 17 |
| ИК напряжения, частоты и силы переменного трехфазного тока | ||||
| Напряжение (фазное) генератора (Параметры: UrEH1; UrEH2; UrEH3) | Напряжение переменного тока генератора | от 0 до 150 В | у: ±2,5 % от ВП | 3 |
| Частота переменного тока генератора (Параметр: Бген) | Частота переменного тока генератора | от 350 до 800 Гц | у: ±1 % от ВП | 1 |
| Сила тока генератора (Параметры: Аген1; Аген2; Агенэ) | Сила переменного тока генератора | от 0 до 560 А | у: ±1 % от ВП | 3 |
Примечания:
1 ВП - верхний предел измерения;
2 ИЗ - измеряемое значение;
3 НЗ - нормирующее значение (диапазон измерения);
Y - приведенная погрешность, %;
5 - относительная погрешность, %;
А - абсолютная погрешность в единицах измеряемой величины.
| Наименование характеристики | Значение | |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В - частота переменного тока, Г ц | 230±23 50±1 | |
| Потребляемая мощность, ВА, не более | 2,6 кВт | |
| Габаритные размеры составных частей средства измерений, более: | мм, (высотахширинахглубина), не | |
| - стойка приборная 1 ИС-П1 | 2205х603х803 | |
| - стойка приборная 2 ИС-П1 | 2205х603х803 | |
| - шкаф кроссовый ИС-П1 | 2162x1200x416 | |
| - статив датчиков давления | 662x380x225 | |
| - термостатив датчиков давления | 1240x600x415 | |
| - сканер температур MIC-140, 1 шт. | 390x300x98 | |
| - шкаф коммутационный №1, 1 шт. | 380х380х210 | |
| - шкаф коммутационный №3, 2 шт. | 380x380x210 | |
| - пульт управления испытаниями | 1197x7984x840 | |
| Масса составных частей, кг, не более: | ||
| - стойка приборная 1 ИС-П1 | 240 | |
| - стойка приборная 2 ИС-П1 | 150 | |
| - шкаф кроссовый ИС-П1 | 95 | |
| - статив датчиков давления | 15 | |
| - термостатив датчиков давления | 60 | |
| - сканер температур MIC-140 | 11 | |
| - шкаф коммутационный №3 | 30 | |
| - шкаф коммутационный №4. | 30 | |
| - пульт управления испытаниями | 190 | |
| Условия эксплуатации: | ||
| - температура воздуха, °С - относительная влажность воздуха при температуре 25 - атмосферное давление, кПа | ° С, % О4 | от 10 до 30 от 30 до 80 от 84 до 106 |
наносится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол стойки приборной в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование (регистрационный номер в Федеральном информационном фонде) | Обозначение | Кол-во, шт. |
| Система измерительная «Каскад-П1», в том числе ПИП: - тягоизмерительная система ГАП6-87078; - счетчики-расходомеры массовые кориолисовые ROTAMASS (27054-14); - преобразователи расхода турбинные ТПР12, ТПР14, ТПР7 (8326-04); - датчики давления, разряжения и разности давлений ADZ (49870-12); - преобразователи давления измерительные DMP (75925-19); | БЛИЖ.401201.100.205 | 1 шт. |
| Наименование (регистрационный номер в Федеральном информационном фонде) | Обозначение | Кол-во, шт. |
| - термометры сопротивления из платины и меди ТС (18131-09); - преобразователи термоэлектрические ТП (61084-15); - вибропреобразователи МВ-43 (16985-08); - измеритель влажности и температуры ИВТМ-7 (15500-12); - барометр рабочий сетевой БРС-1М (16006-97); - датчики напряжения CV3 (57088-14); преобразователи силы тока измерительные ПИТ (74910-19). | БЛИЖ.401201.100.205 | |
| Программное обеспечение на CD-диске | - | 1 шт. |
| Руководство по эксплуатации | БЛИЖ.401201.100.205 РЭ | 1 экз. |
| Формуляр | БЛИЖ.401201.100.205 ФО | 1 экз. |
| Методика поверки | МП Каскад-П1 | 1 экз. |
осуществляется по документу МП Каскад-П1 «ГСИ. Система измерительная «Каскад-П1». Методика поверки», утвержденному ФГУП «ЦИАМ им. П.И. Баранова» «14» января 2020 г. Основные средства поверки:
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260, регистрационный номер в Федеральном информационном фонде 35062-07;
- генератор сигналов специальной формы Г3-110, регистрационный номер в Федеральном информационном фонде 5460-76;
- задатчик разрежения Метран-503 Воздух, регистрационный номер в Федеральном информационном фонде 25940-03;
- задатчик избыточного давления грузопоршневой Воздух-2,5, регистрационный номер в Федеральном информационном фонде 10610-00;
- манометр грузопоршневой МП-6, регистрационный номер в Федеральном информационном фонде 44230-10;
- манометр грузопоршневой МП-60, регистрационный номер в Федеральном информационном фонде 44230-10;
- манометр грузопоршневой МП-600, регистрационный номер в Федеральном информационном фонде 44230-10;
- рабочий эталон единицы силы 2-го разряда по ГОСТ Р 8.663-2009 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений силы разряда» (датчик силоизмерительный тензорезисторный на растяжение Zemix с терминалом Микросим - свидетельство об аттестации эталона № 5/418-2019): диапазон измерений от 3000 кгс до 30000 кгс, границы доверительной погрешности 0,24%;
- магазин сопротивлений Р4831, регистрационный номер в Федеральном информационном фонде 6332-77;
- калибратор многофункциональный Transmille 3041, регистрационный номер в Федеральном информационном фонде 34284-07;
- мера емкости образцовая Р597/7, регистрационный номер в Федеральном информационном фонде 2684-70.
Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик, поверяемой Системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Лист № 14 Всего листов 14
Нормативные документы, устанавливающие требования к системе измерительной «Кас-кад-П1»
ОСТ 1 01021-93. Стенды испытательные авиационных газотурбинных двигателей. Общие требования.
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений (ГСИ). Метрологическое обеспечение измерительных систем. Основные положения.
