| Номер в госреестре | 81094-20 |
| Наименование СИ | Видеорегистраторы интеллектуальные |
| Обозначение типа СИ | "ГРОМ-1" |
| Изготовитель | Общество с ограниченной ответственностью "Симикон" (ООО "Симикон"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Видеорегистраторы интеллектуальные «ГРОМ-1» (далее - устройства) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС, GPS, определения на их основе координат местоположения в системе координат WGS-84 и синхронизации внутренней шкалы времени устройств с национальной шкалой координированного времени UTC(SU).
Принцип действия устройств основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1, ГНСС GPS на частоте L1.
Примечания: 1) Параметры сигналов ГНСС согласно интерфейсного контрольного документа «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.
2) Отслеживаются сигналы ГНСС в зоне видимости на углах возвышения более 5 градусов относительно местного горизонта.
3) Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей устройств к обнаружению и отслеживанию сигналов навигационных космических аппаратов.
Конструктивно устройства состоят из моноблочного измерительного блока (видеофиксатора), кронштейна крепления, инфракрасного прожектора (по заказу) и аккумуляторного бокса (по заказу). В корпусе видеофиксатора расположены плата навигационная (для работы по сигналам ГНСС ГЛОНАСС/GPS и решения навигационной задачи), модуль связи (для передачи данных по сетям стандарта GSM/3G/4G, Wi-Fi или проводному каналу связи Ethernet), модуль распознавания номерных знаков и классов транспортных средств, модуль хранения, преобразователь питания. На задней панели расположены антенны (навигационная, Wi-Fi, GSM), разъем питания, разъем Ethernet.
Общий вид устройств представлен на рисунке 1. Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунках 2 и 3.
Рисунок 2 - Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа видеорегистратора интеллектуального «ГРОМ-1»

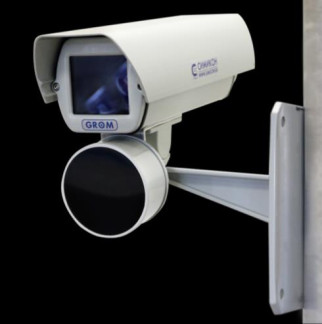

Рисунок 1 - Общий вид видеорегистраторов интеллектуальных «ГРОМ-1»
Устройства работают под управлением специализированного программного обеспечения (ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | Sim FWGrom |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО (контрольная сумма) | 252d4a7f64083d1c24027edf 5206659f400cfc0f |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной инструментальной погрешности определения координат местоположения в плане в статике при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3, м | ±5 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени устройства (1 PPS) с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А), мкс | ±5 |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени устройства (штамп времени на кадре) с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А), с | ±2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети переменного тока номинальной частоты 50 Гц, В | от 170 до 270 В |
| Габаритные размеры видеофиксаторов, мм, не более: - длина | 490 |
| - ширина | 150 |
| - высота | 120 |
| Масса видеофиксаторов, кг, не более | 2,7 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от -40 до +50 |
| - относительная влажность окружающего воздуха при температуре +25 °C, %, не более | 98 |
наносится на титульный лист руководства по эксплуатации типографским способом, на корпус устройства в виде наклейки.
Таблица 4 - Комплектность устройства
| Наименование | Обозначение | Количество |
| 1 Видеорегистратор интеллектуальный | ГРОМ-1 | 1 шт. |
| 1.1 Видеофиксатор | - | 1 шт. |
| 1.2 Кронштейн крепления | ЕК.СКП.90.001 | 1 шт. |
| 1.3 Инфракрасный прожектор | КОРД.10.000 | 1 шт. (по заказу) |
| 1.4 Аккумуляторный бокс | - | 1 шт. (по заказу) |
| 2 Транспортная тара | - | 1 шт. |
| 3. Комплект кабелей | - | 1 компл. |
| 4 Руководство по эксплуатации | - | 1 экз. |
| 5 Формуляр | - | 1 экз. |
| 6 Методика поверки | 842-20-08 МП | 1 экз. |
осуществляется по документу 842-20-08 МП «ГСИ. Видеорегистраторы интеллектуальные «ГРОМ-1». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 10.09.2020 г.
Основные средства поверки:
- источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер № 60738-15 в Федеральном информационном фонде;
- имитатор сигналов СН-3803М, регистрационный номер 54309-13 в Федеральном информационном фонде;
- частотомер универсальный CNT-90XL, регистрационный номер 41567-09 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-тельного клейма и (или) делается запись в паспорте, заверенная подписью поверителя и знаком поверки.
приведены в эксплуатационном документе.
Приказ Росстандарта № 2831 от 29.12.2018 г «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
Видеофиксатор интеллектуальный «ГРОМ-1». Технические условия ТУ 26.70.13-035-31002820-2018
| Зарегистрировано поверок | 135 |
| Поверителей | 4 |
| Актуальность данных | 20.11.2024 |
