Весы автомобильные "Магистраль-2", 81096-20

Назначение

Весы автомобильные «Магистраль-2» (далее - весы) предназначены для измерений массы транспортных средств (далее - ТС) в статическом режиме и/или для измерений в движении полной массы ТС и нагрузок на отдельные оси или группы осей.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее эти сигналы преобразуются в цифровой код и обрабатываются. Результаты взвешивания индицируются на цифровом дисплее, расположенном на передней панели индикатора вместе с функциональной клавиатурой и/или на дисплее ПК.

Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего одну или несколько весовых платформ (секций), опирающихся на датчики, и индикатора/терминала, к которому могут подключаться внешние электронные устройства (компьютер, принтер, выносной дисплей).

В весах используются:

-    датчики весоизмерительные тензорезисторные С16А, C16i (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер в ФИФ 67871-17) производство «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай;

-    датчики весоизмерительные тензорезисторные семейства single chear beam H8C, семейства Column DBM14G, BM14G, HM14H1 и семейства dual chear beam HM9B (регистрационный номер в ФИФ 55371-19), производство «Zhonghang Elektronik Measuring Instruments Co., LTD (ZEMIC)», Китай;

-    датчики весоизмерительные тензорезисторные SQB (регистрационный номер в ФИФ 77382-20), датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS модификации ZSF, ZSFY (регистрационный номер в ФИФ 75819-19) и датчики весоизмерительные тензорезисторные QS (регистрационный номер в ФИФ 78206-20), фирмы «Keli Sensing Technology (Ningbo) Co., Ltd», Китай;

-    датчики весоизмерительные тензорезисторные Sierra семейства single chear beam SH8 и семейства Column SBM14 (регистрационный номер в ФИФ 76409-19) фирмы ООО «Сиерра», г. Москва;

-    датчики весоизмерительные тензорезисторные ST (регистрационный номер в ФИФ 68154-17) фирмы ООО «ЮУВЗ», г. Уфа

- датчики весоизмерительные тензорезисторные МВ150 (регистрационный номер в ФИФ 44780-10), производство ЗАО «ВИК «Тензо - М», Россия, п. Красково.

В качестве индикатора в весах используются:

-    приборы весоизмерительные ВИП 2-1110 (модификации ВИП 2-1110/ВИП 2-1110А), производство ООО «ТД Балтийские Весы и Системы», г. Санкт-Петербург;

-    приборы весоизмерительные ТИТАН 9 (модификации ТИТАН 9/ТИТАН 9п, ТИТАН 3Ц/3ЦС, (регистрационный № 72048-18), производство ООО «ЗЕМИК», г. Ростов-на-Дону;

-приборы весоизмерительные Микросим модификации М0601 (регистрационный № 75654-19), производство ООО НПП «Метра», г. Обнинск;

-    приборы весоизмерительные С15010А (регистрационный номер в ФИФ № 50968-12), производство «^AS Corporation», Р. Корея;

-    приборы весоизмерительные DIS2116 (регистрационный номер в ФИФ 61809-15), производство «Hottinger Baldwin Messtechnik GmbH», Германия.

Управление весами осуществляется с помощью функциональной клавиатуры терминала и/или ПК. Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам: RS232, RS422/485, 4-20 mA, USB, WiFi, Ethernet/IP.

В весах предусмотрены следующие устройства и функции:

а)    в режиме статического взвешивания в соответствии с ГОСТ OIML R 76-1-2011:

-    устройство полуавтоматической установки на нуль (п.Т.2.7.2.2);

-    устройство автоматической установки на нуль (п.Т.2.7.2.3);

-    устройство первоначальной установки на нуль (п.Т.2.7.2.4);

-    устройство слежения за нулем (п.Т.2.7.3);

-    устройство уравновешивания тары (п.Т.2.7.4.1);

б)    в режиме взвешивания в движении:

-    автоматическая регистрация массы и скорости движения ТС;

-    сигнализация о превышении допускаемой скорости движения ТС;

-    сигнализация о перегрузе.

На ГПУ весов прикрепляется табличка, содержащая следующую информацию:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение весов;

-    значение максимальной нагрузки (Max);

-    значение минимальной нагрузки (Min);

-    значения поверочного интервала (е) и действительной цены деления (d);

-    заводской номер;

-    дата выпуска;

-    контакты.

Модификации весов при заказе имеют обозначения вида:

БВ -С(Д)-Х-Н-Д-К(Г) (В),

где БВ2-тип весов;

С(Д)- варианты исполнения (С-статическое взвешивание, Д-для взвешивания в движении, СД- для взвешивания в статике и в движении)

Х - величина максимальной нагрузки в т;

Н - длина ГПУ весов;

Д - значение е, кг (для статического режима взвешивания):

10, 20, 50 - для однодиапазонных весов;

10/20;20/50- для двухинтервальных весов;

К - класс точности при определении полной массы ТС: 0,5;1; 2; 5; 10 (устанавливается при первичной поверке);

Г - класс точности при определении нагрузки на оси (при необходимости, устанавливается при первичной поверке): B, C, D, E;

В - взрывозащищенное исполнение с датчиками ST (в случае не взрывозащищенного исполнения индекс отсутствует).

Примеры записи при заказе: БВ2-С-60-18-20; БВ2-Д-40-0,8-10; БВ2-СД-40-15-2(Б) Весы выпускаются однодиапазонными, двухинтервальными которые отличаются друг от друга значениями максимальной нагрузки, поверочного интервала, типами применяемых весоизмерительных датчиков.

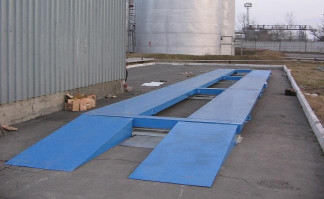

Общий вид весов представлен на рисунке 1, терминалов на рисунке 2.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 3.

ТИТАН 3ЦС    ТИТАН 3Ц

Рисунок 3 - Общий вид индикаторов

го ib

' | -г

ВИП 2-1110А    ВИП 2-1110

Рисунок 4 - Общий вид индикаторов

МИКРОСИМ    CI 5010А

Рисунок 5 - Схема пломбировки индикаторов от несанкционированного доступа, обозначение

места нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.

ПО состоит из метрологически значимой и метрологически незначимой части. Метрологически значимое ПО хранится в защищенной от демонтажа микросхеме, расположенной в индикаторах и загружается на заводе-изготовителе. ПО, устанавливаемое на ПК, защищено от преднамеренных и непреднамеренных изменений путем автоматического контроля идентификационных признаков при запуске программы, в том числе с использованием электронного ключа. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик.

Внутреннее устройство памяти прибора с установленным ПО и измерительной информацией, включая сохраненные исходные данные, необходимые для реконструкции результатов измерений, в штатном режиме работы доступно только для чтения и не может быть изменено случайным или намеренным образом через интерфейс пользователя. Корпус устройства обработки и хранения метрологически значимых параметров и данных пломбируется, как показано на рисунке 3, что препятствует смене устройства памяти с установленным на нем ПО и сохраненными результатами измерений.

Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на индикаторе.

Нормирование метрологических характеристик проведено с учетом применения ПО. Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Идентификационные данные ПО

Технические характеристики

1 Статический режим

Значения Мах и Min, d, е, числа поверочных интервалов (n) при первичной поверке для однодиапазонных модификаций весов приведены в таблице 3, для двухинтервальных в таблице 4.

Таблица 3 - Метрологические характеристики

Таблица 5 - Метрологические характеристики

2 Режим взвешивания в движении

Значения Мах, Min, цены деления d, класса точности по ГОСТ 33242 при определении полной массы ТС и при определении нагрузки на одиночную ось или на группу осей для модификаций весов приведены в таблице 6.

Таблица 6 - Метрологические характеристики

Максимальное значение измеренной полной массы ТС, т ....................................................Махп,

где n - число осей ТС

Значения нагрузок, пределов допускаемых погрешностей при статическом взвешивании при увеличивающихся или уменьшающихся нагрузках при определении полной массы ТС должны соответствовать указанным в таблице 7.

МРЕ при определении полной массы ТС в движении не превышают большего из следующих значений:

а)    рассчитанному в соответствии с таблицей 8 и округленного до ближайшего значения цены деления;

б)    1dn - при первичной поверке, 2dn - при периодической поверке, где n - число осей при суммировании.

Таблица 8 - Метрологические характеристики

Пределы допускаемой погрешности (МРЕ) при определении нагрузки на одиночную ось двухосного контрольного ТС с жесткой рамой в движении не превышают большего из следующих значений:

а)    значения в соответствии с таблицей 9, округленного до ближайшего значения цены деления;

б)    1d - при первичной поверке, 2d - при периодической поверке.

Таблица 9 - Метрологические характеристики

Пределы допускаемого отклонения (MPD) от скорректированного среднего значения нагрузки на ось или от скорректированного среднего значения на группу осей для всех типов контрольных ТС кроме контрольного двухосного ТС с жесткой рамой в движении не превышают большего из следующих значений:

а)    значения в соответствии с таблицей 10, округленного до ближайшего значения цены деления;

б)    1dn - при первичной поверке, 2dn - при периодической поверке, где n - число осей в группе, для одиночных осей n = 1.

Таблица 11 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на ГПУ фотохимическим способом.

Комплектность

Таблица 12 - Комплектность средства измерений

Поверка

осуществляется:

- при статическом взвешивании по документу ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки весов);

-    при взвешивании в движении по документу ГОСТ 8.646-2015 «ГСИ. Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Методика поверки».

Основные средства поверки:

-    рабочий эталон единицы массы 4-го разряда по Приказу Росстандарта от 29 декабря 2018 № 2818 гири номинальной массой от 2 до 20 кг; от 200 до 5000 кг, класса точности М1 и М1-2 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования» (при статическом взвешивании и взвешивании в движении);

-    контрольные ТС по ГОСТ 8.646-2015 (при взвешивании в движении).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 3.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 33242-2015 Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Общие требования и методы испытаний

ГОСТ 8.646-2015 ГСИ Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Методика поверки

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ТУ 28.29.31-002-58879646-2020 Весы автомобильные «Магистраль-2». Технические

условия
