| Номер в госреестре | 81100-20 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические РВС-1000, РВСП-700 |
| Изготовитель | РМУС Трест № 7, г. Рязань |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-1000, РВСП-700 предназначены для измерения объема, приема, хранения и отпуска светлых нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы. Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

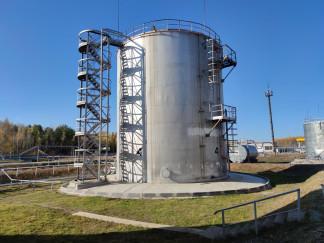

Резервуары РВСП-700 дополнительно оборудованы плавающим покрытием. Резервуары стальные вертикальные цилиндрические РВС-1000 заводские №№Е-610/4, Е-611/5; РВСП-700 заводские №№В-7П/3, В-8П/1 расположены на площадке Касимовской нефтебазы, 391860, Рязанская обл., Касимовский р-н, пос. Бургаз. Общий вид резервуаров представлен на рисунках 1 - 2.
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-1000, РВСП-700 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РВС-1000 №Е-610/4 №Е-611/5 | РВСП-700 №В-7П/3 №В-8П/1 | |
| Номинальная вместимость резервуара при температуре +20 оС, м3 | 1000 | 700 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ± 0,2 | ± 0,2 |
| Значение | |||
| Характеристика | РВС-1000 №Е-610/4 №Е-611/5 | РВСП-700 №В-7П/3 №В-8П/1 | |
| Габаритные размеры, мм, не более - диаметр основания | 10440 | 10400 | |
| - высота | 11930 | 8990 | |
| Условия эксплуатации: Температура окружающей среды, оС | От - 50 до + 40 | ||
наносится на титульный лист технического паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-1000 | 2 шт |
| Резервуар вертикальный стальной цилиндрический | РВСП-700 | 2 шт |
| Технический паспорт резервуара | - | 4 шт |
осуществляется по ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р20Н2К (регистрационный № 46391-11), метрологические характеристики: диапазон измерений от 0 до 20000 мм, класс точности 2;
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г (регистрационный № 55464-13), метрологические характеристики: диапазон измерений от 0 до 20000 мм;
- линейка измерительная металлическая (регистрационный № 20048-05) метрологические характеристики: диапазон измерений от 0 до 500 мм;
- толщиномер ультразвуковой ТУЗ-5 (регистрационный № 49184-12) метрологические характеристики: диапазон измерений от 0,6 до 300 мм, погрешность ±(0,1+0,05*Н) мм, где Н - значение измеренной толщины;
- теодолит 4Т30П (регистрационный № 5305-95) метрологические характеристики: диапазон измерения вертикальных углов от - 55° до + 60°, погрешность 30”;
- штангенциркуль с цифровым отсчетным устройством ШЦЦ-1-150-0,01 (регистрационный № 26938-04) метрологические характеристики: диапазон измерений от 0 до 150 мм, погрешность ± 0,03 мм;
- нивелир с компенсатором VEGA L30 (регистрационный № 34006-07) метрологические характеристики: допускаемое СКО на 1 км двойного хода не более 2 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на градуировочную таблицу резервуара и на свидетельство о поверке.
отсутствуют
Приказ Росстандарта № 256 от 7 февраля 2018 года об утверждении «Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
