| Номер в госреестре | 81102-20 |
| Наименование СИ | Датчики загазованности ДЗК-04М |
| Изготовитель | Общество с ограниченной ответственностью "НПП "Системотехника НН" (ООО "НПП "Системотехника НН"), г. Нижний Новгород |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики загазованности ДЗК-04М (далее - датчики) предназначены для непрерывного измерения объемной доли метана (CH4) или массовой концентрации сероводорода (H2S) на уровне предельно допустимой концентрации (ПДК) в воздухе рабочей зоны, для формирования выходных сигналов управления сигнализацией и устройствами защиты технологического оборудования.
Датчики ДЗК-04М выпускаются в следующих модификациях: ДЗК-04М-СЩ и ДЗК-04М-H2S, которые отличаются типом применяемого сенсора.
В датчике ДЗК-04М-СЩ - оптический сенсор. В датчике ДЗК-04М-H2S - сенсор электрохимического типа. Сенсоры предназначены для преобразования концентрации измеряемого компонента контролируемой газовой среды в электрический сигнал. В рабочем диапазоне зависимость изменения выходного сигнала сенсора от концентрации измеряемого компонента линейная.
Принцип действия датчиков загазованности ДЗК-04М основан на следующих физико-химических методах анализа:
- электрохимический для измерения массовой концентрации сероводорода (H2S);
- оптический для измерения объемной доли метана (CH4).
Способ отбора пробы- диффузионный.
Датчики являются стационарными автоматическими одноканальными приборами непрерывного действия, выполненными во взрывонепроницаемом корпусе. На лицевой панели датчика расположено окно из взрывозащищенного стекла. На боковых сторонах датчика установлены взрывозащищенные сальниковые вводы и соединитель для установки сенсора.
Датчик преобразует выходной электрический сигнал сенсора в цифровой код, соответствующий концентрации целевого газа, выводит измеренные значения концентрации на дисплей и преобразует ее в выходной стандартный токовый сигнал от 4 до 20 мА.
Датчики модификаций ДЗК-04М-СЩ и ДЗК-04М-H2S оснащены искробезопасными барьерами, обеспечивающими взрывозащиту цепей подключения сенсоров.
Датчики загазованности ДЗК-04М выпускаются во взрывозащищенном исполнении.
Автономный пульт управления НБКГ.469565.001, используемый для переключения режимов работы дисплея, выпускается во взрывозащищенном исполнении.
Датчики загазованности ДЗК-04М и автономный пульт управления могут эксплуатироваться во взрывоопасных зонах классов 1 и 2 помещений и наружных установок согласно маркировке взрывозащиты и нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

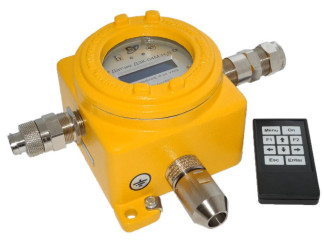

Общий вид средства измерений представлен на рисунке 1.
Пломбирование датчиков ДЗК-04М от несанкционированного доступа производится на предприятии-изготовителе путем нанесения пломб в пломбировочные чашки, установленные на головки винтов, крепящих плату соединений. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
| Место нанесения знака | Место пломбирования | |
| поверки | ОТК |
Рисунок 2 - Схема пломбирования от несанкционированного доступа, обозначение места
нанесения знака поверки
Программное обеспечение (ПО) датчика ДЗК-04М по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти (Flash). Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО. Доступ к аппаратной части с энергонезависимой памятью закрыт лицевой панелью, на которой предусмотрены места для пломбирования, что исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычислительных) данных.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| ДЗК-04М-СН4 | |
| Идентификационное наименование ПО | ДЗК-04М-СН4 |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | 1937h |
| ДЗК-04М-ШБ | |
| Идентификационное наименование ПО | ДЗК-04М-ШБ |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | 5671h |
Таблица 2 - Метрологические характеристики.
| Наименование характеристики | Значение |
| Диапазоны измерений содержания метана датчиком модификации ДЗК-04М-СН4, % об. долей (НКПР) | от 0 до 1,25 включ. (от 0 до 28,4 включ.) св. 1,25 до 2,5 (св. 28,4 до 56,8) |
| Диапазон показаний содержания метана датчиком модификации ДЗК-04М-СЩ, % об. долей (НКПР) | от 0 до 3 (от 0 до 68,2) |
| Пределы допускаемой абсолютной основной погрешности измерения содержания метана для модификации ДЗК-04М-СЩ, % об. долей, в диапазоне измерения от 0 до 1,25 % об. долей | ±0,125 |
| Пределы допускаемой относительной основной погрешности измерения содержания метана для модификации ДЗК-04М-СЩ, %, в диапазоне измерения от 1,25 до 2,5 % об. долей | ±10 |
| Диапазоны измерений содержания сероводорода датчиком модификации ДЗК-04М-Ш8, мг/м3 | от 0 до 15 включ. св. 15 до 30 |
| Диапазон показаний содержания сероводорода датчиком модификации ДЗК-04М-Ш8, мг/м3 | от 0 до 40 |
| Пределы допускаемой абсолютной основной погрешности измерения содержания сероводорода для модификации ДЗК-04М-Ш8, мг/м3, в диапазоне измерения от 0 до 15 мг/м3 | ±1,5 |
| Пределы допускаемой относительной основной погрешности измерения содержания сероводорода для модификации ДЗК-04М-Ш8, %, в диапазоне измерения от 15 до 30 мг/м3 | ±10 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °С в диапазоне условий эксплуатации, в долях от пределов допускаемой основной погрешности, не более | 0,3 |
| Пределы допускаемой дополнительной погрешности от изменения относительной влажности анализируемой среды, в пределах от 20 до 90 % (без конденсации), в долях от пределов допускаемой основной погрешности, не более | 1,5 |
| Время установления показаний, с, не более - t(50) - t(90) | 20 60 |
| Наименование характеристики | Значение |
| Изменение показаний при кратковременной нестабильности, в долях от пределов допускаемой основной погрешности, не более | 1,0 |
| Нормальные условия измерений: - температура окружающего среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +35 от 45 до 80 от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение постоянного тока, В | от 18 до 32 |
| Потребляемая электрическая мощность, Вт, не более | 3 |
| Габаритные размеры не более, мм, не более: | |
| - длина | 245 |
| - ширина | 225 |
| - высота | 125 |
| Масса датчика, кг, не более | 4,5 |
| Масса датчика в транспортной таре, кг, не более | 8 |
| Степень защиты от проникновения воды и пыли твердых частиц по ГОСТ 14254-2015 | IP65 |
| Условия эксплуатации: | |
| - температура окружающего среды, °С | от -40 до +50 |
| - относительная влажность воздуха, при температуре 35 °С, %, не более | 90 |
| - атмосферное давление, кПа | от 84 до 106.7 |
| Средний срок службы, лет, не менее: | |
| - датчика | 10 |
| - оптических сенсоров | 10 |
| - электрохимических сенсоров | 2 |
| Средняя наработка на отказ, ч, не менее | 100 000 |
| Маркировка взрывозащиты соответствует требованиям Технического регламента Таможенного союза ТР ТС/2011: | |
| - ДЗК-04М-СН4 | 1Ex d ia [ia Ga] IIB T5 Gb Х |
| - ДЗК-04М-^ | 1Ex d [ib] IIB T5 Gb Х |
| - пульта управления | 1Ex ib op is IIB T4 Gb Х |
наносится фотохимическим способом в верхнем правом углу лицевой панели датчика и типографским способом в центре страницы на титульном листе руководства по эксплуатации НБКГ.413223.020 РЭ.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик загазованности ДЗК-04М | НБКГ.413223.020 ТУ | 1 шт. * |
| Формуляр | НБКГ.413223.020 ФО | 1 экз. |
| Руководство по эксплуатации | НБКГ.413223.020 РЭ | 1 экз. ** |
| Наименование | Обозначение | Количество |
| Методика поверки | НБКГ.413223.020 МП | 1 экз. ** |
| Пульт управления | НБКГ.469565.001 | 1 шт. ** |
| Паспорт на пульт управления | НБКГ.469565.001 ПС | 1 экз.** |
| Г азовая камера | OEM-1-ADTR (Dynament) | 1 шт. ** |
| Аксессуары и ЗИП | — | * |
| * В соответствии с картой заказа * * На комплект поставки, если иное не оговорено в карте заказа | ||
осуществляется по документу НБКГ.413223.020 МП «ГСИ. Датчики загазованности ДЗК-04М. Методика поверки», утверждённому ФБУ «Нижегородский ЦСМ» 04.09.2019 г.
Основные средства поверки:
- государственные стандартные образцы - поверочные газовые смеси в баллонах под давлением, ГСО №№ 10653-2015, 10536-2014;
- ГОСТ 9293-74 азот газообразный;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС исполнений ГГС-Р, рег. № 62151-15;
- ротаметр РМ рег.№ 19325-12;
- калибратор процессов многофункциональный FLUKE 726, рег. № 52221-12;
- источник питания Б5-71 рег.№11999-01;
- секундомер СОСпр рег.№ 11519-11;
- прибор комбинированный Testo 622, рег.№53505-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт, и путем нанесения пломб в пломбировочные чашки, крепящих плату соединений.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (КОД IP)
ГОСТ 31610.0-2014 (IEC 60079-0:2011) Взрывоопасные среды. Часть 0. Оборудование. Общие требования
ГОСТ 31610.11-2014 (IEC 60079-11:2011) Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i»
ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов
НБКГ.413223.020 ТУ Датчики загазованности ДЗК-04М Технические условия
