| Номер в госреестре | 81103-20 |
| Наименование СИ | Тестеры оптические с измерителями мощности серии GRP и источниками оптического излучения серии GDLS |
| Изготовитель | Greenlee Communications Ltd., США, (Завод-изготовитель: Optical Design Manufacturing Inc, США) |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры оптические с измерителями мощности серии GRP и источниками оптического излучения серии GDLS (далее - тестеры), предназначены для измерений средней мощности оптического излучения и определения затухания в одно и многомодовых волоконных оптических кабелях, компонентах и линиях передачи.
Тестер состоит из измерителей оптической мощности серии GRP и источников оптического излучения серии GDLS.
Измерители мощности обеспечивают измерение средней мощности оптического излучения и определение затухания оптических сигналов на фиксированных длинах волн путем преобразования оптического сигнала в электрический с помощью фотодиода с последующим усилением и преобразованием в цифровую форму. Измеритель может обнаружить модуляцию оптического сигнала, генерируемого источником оптического излучения. Выпускаются следующие модификации измерителей мощности GRP450-02, GRP460-02, GRP450-04, GRP460-04, которые отличаются диапазоном измерений средней мощности оптического излучения.
Источники оптического излучения обеспечивают излучение стабилизированной мощности непрерывного и импульсно-модулированного оптического излучения и основаны на светодиодных (GDLS350 FB) и лазерных (GDLS355 FB, GDLS360 FB) элементах. Источники отличаются излучением на разных длинах волн: 850 и 1300 нм (GDLS350 FB), 1310 и 1550 нм (GDLS355 FB), 1490 нм и 1625 нм (GDLS360 FB).
Конструктивно составляющие тестера выполнены в малогабаритных пластмассовых корпусах. Тестеры снабжаются оптоволоконными адаптерами для подключения к различным измеряемым объектам. Управление тестерами осуществляется с помощью кнопок на лицевой панели. В модели GRP460 доступна функция сохранения результатов измерений и их передачи на персональных компьютер (ПК) через интерфейс mini-USB.

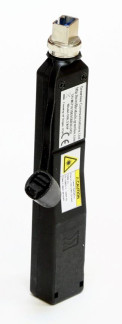

Общий вид измерителей оптической мощности серии GRP и источников оптического излучения серии GDLS тестеров представлены на рисунках 1, 2.
Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки и маркировки представлены на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места
Всего листов 5
нанесения знака поверки и маркировки
Тестеры оптические с измерителями мощности серии GRP и источниками оптического излучения серии GDLS функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО). Встроенное ПО является метрологически значимым и находится в ПЗУ микропроцессора, размещенном внутри тестера, и не доступно для внешней модификации.
С помощью данного ПО выполняются такие функции: контроль работы прибора в процессе эксплуатации, переключение режимов работы, индикация результата измерений в дБм/дБ.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Программное обеспечение записано в энергонезависимой памяти микропроцессора. Конструкция тестеров и пломбировка корпуса исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Установка обновленных версий ПО допускается только представителями предприятия - изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики измерителей мощности GRP450-02, GRP460-02, GRP450-04, GRP460-04_
| Наименование характеристики | Значение | |
| GRP450-02 GRP460-02 | GRP450-04 GRP460-04 | |
| Диапазон измерений уровня средней мощности оптического излучения, дБм * | от -55 до +3 | от -42 до +23 |
| Предел допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ | ±0,30 | |
| * дБм обозначает дБ относительно 1 мВт. | ||
Таблица 2 - Метрологические характеристики источников оптического излучения GDLS350 FB, GDLS355 FB, GDLS360 FB_
| Наименование характеристики | Значение | ||
| GDLS350 FB | GDLS355 FB | GDLS360 FB | |
| Длины волн излучения источника, нм | 850±20 1300±50 | 1310±10 1550±10 | 1490±10 1625±10 |
| Уровень мощности излучения на выходе источников в непрерывном режиме, дБм*, не менее | -24 | -6 | -6 |
| Нестабильность уровня мощности на выходе источников в непрерывном режиме (после прогрева в течении 15 минут), дБ*, не более | ±0,05 | ||
| * дБм обозначает дБ относительно 1 мВт. | |||
Лист № 4 Всего листов 5
Таблица 3 - Основные технические характеристики тестеров оптических с измерителями
мощности серии GRP и источниками оптического излучения серии GDLS
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение от литиевой батареи CR2, В | 3 |
| Габаритные размеры, мм, не более: | |
| - высота | 18 |
| - ширина | 25 |
| - длина | 165 |
| Масса, кг, не более | 0,085 |
| Оптический интерфейс: | |
| - источник оптического излучения | Разъём SC (UPC-соединение) |
| - измеритель мощности, мм | 2,5 |
| Рабочие длины волн измерителей мощности, | 850, 1300, 1310, 1490, 1550, 1625 |
| нм | |
| Ширина спектра излучения источников, нм: - GDLS350 FB на длине волны 850 нм | 40 |
| - GDLS350 FB на длине волны 1300 нм | 120 |
| - GDLS355 FB и GDLS360 FB | 5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -10 до +50 |
| - относительная влажность воздуха (без | |
| конденсации), %, не более | 80 |
наносится на руководство по эксплуатации типографским способом и в виде наклейки на заднюю панель корпуса прибора
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тестер оптический с измерителями мощности GRP и источниками оптического излучения GDLS * | 1 шт. | |
| USB-кабель** | - | 1 шт. |
| Оптические адаптеры*** | - | по требованию |
| Батарея | CR 2 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| * Модификация измерителей и источников поставляется в соответствии с заказом; | ||
| ** Только для серии GRP460; *** Поставляется в соответствии с заказом. | ||
осуществляется по документу ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки».
Основные средства поверки:
Рабочий эталон единиц средней мощности и ослабления оптического излучения в волоконно-оптических системах передачи по ГПС «Государственная поверочная схема для
Лист № 5 Всего листов 5
средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно -оптических систем связи и передачи информации», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых тестеров с требуемой точностью.
Знак поверки наносится на боковую панель корпусов тестеров (место нанесения указано на рисунке 3).
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862
Приказ Министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. № 184 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации»
Техническая документация Greenlee Textron Inc., США
