Государственный реестр средств измерений

Система измерений усилий СИУ ЗТ, 81107-20

81107-20
Система измерений усилий СИУ ЗТ (далее - СИУ ЗТ) предназначена для измерений силы тяги, развиваемой двигателями в условиях вакуума.
Карточка СИ
Номер в госреестре 81107-20
Наименование СИ Система измерений усилий СИУ ЗТ
Изготовитель Федеральное государственное унитарное предприятие "Опытное конструкторское бюро "Факел" (ФГУП "ОКБ "Факел"), г. Калининград
Год регистрации 2020
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Система измерений усилий СИУ ЗТ (далее - СИУ ЗТ) предназначена для измерений силы тяги, развиваемой двигателями в условиях вакуума.

Описание

Принцип действия СИУ ЗТ основан на преобразовании возникающей под действием силы, развиваемой тягой испытываемого двигателя, сдвига чувствительного элемента силоизмерительного тензорезисторного датчика в электрический сигнал, пропорциональный силе тяги двигателя. Далее этот сигнал поступает на усилитель-преобразователь для последующей математической обработки и выдачи результатов измерений в виде аналогового сигнала на регистрирующий прибор - регистратор многоканальный технологический РМТ59Ех.

Конструктивно СИУ ЗТ состоит из:

-    неподвижной платформы (опорная рама), выполненной в виде рамной конструкции в форме параллелограмма;

-    подвижной платформы (маятниковый подвес), выполненной в виде рамной конструкции и соединенной с опорной рамой посредством пружин. Платформа жестко соединена со штоком силоизмерительного тензорезисторного датчика (далее - датчика) для передачи измеряемой силы, развиваемой тягой испытываемого двигателя. Подвижная платформа оснащена разъемами для установки испытываемого двигателя;

-    измерительного усилителя ЗТ.206.000 (преобразователя сигнала) WGA-670B, изготовитель Kyowa Electronic Instruments Co., Япония, выполняющего функции усиления и аналого-цифрового преобразования сигнала датчика. Оснащен дисплеем для отображения результатов измерений и клавишами управления СИУ;

-    регистратора многоканального технологического РМТ 59Ех, изготовитель Общество с ограниченной ответственностью Научно производственное предприятие «Элемер» (ООО НПП «Элемер») г. Москва г. Зеленоград регистрационный № 29934-15, оснащенного цветным жидкокристаллическим дисплеем для отображения результатов измерений.

Датчики, применяемые в составе СИУ ЗТ:

-    датчики силоизмерительные тензорезисторные LTS, модификации LTS-200GS, LTS-500GA; LTS-1KA, изготовитель Kyowa Electronic Instruments Co., Япония.

Общий вид СИУ ЗТ приведен на рисунке 1

Пломбирование СИУ ЗТ не предусмотрено.

WGA-670B

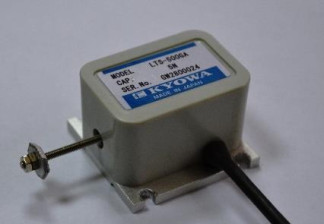

Рисунок 2 - Общий вид датчика LTS-500GA, измерительного усилителя (преобразователя сигнала) WGA-670B и регистратора многоканального технологического РМТ 59Ех

Программное обеспечение

В РМТ 59Ех предусмотрено внутреннее и внешнее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в РМТ 59Ех метрологически значимой части ПО. Внутреннее ПО является фиксированным, не загружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее ПО, предназначенное для взаимодействия РМТ 59Ех с компьютером, не оказывает влияния на метрологические характеристики РМТ 59Ех. Внешнее ПО служит для конфигурирования и получения данных измерений в процессе эксплуатации РМТ. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии РМТ и возникающих в процессе его работы ошибках и способах их устранения.

Идентификационные данные программного обеспечения приведены в таблице 1.

Идентификационные данные (признаки)

Значение

Наименование программного обеспечения

ПО «РМТ config»

Идентификационное наименование ПО

Ver.4.9.006(*)

Номер версии (идентификационный номер) ПО

9.006

Цифровой идентификатор программного обеспечения

не применяется

Алгоритм вычисления цифрового идентификатора программного обеспечения

отсутствует

Примечание - (*) и более поздние версии.

Технические характеристики

Таблица 2 - Метрологические характеристики СИУ ЗТ

Наименование характеристики

Значение

Диапазон измерений силы тяги, гс, в зависимости от применяемого датчика:

-    LTS-200GS

-    LTS-500GA

-    LTS-1KA

от 0 до 200 от 0 до 500 от 0 до 1000

Пределы допускаемой приведенной погрешности, %, от максимального значения диапазона измерений

±2,5

Таблица 3 - Основные технические характеристики СИУ ЗТ

Наименование характеристики

Значение

Время переходного процесса СИУ ЗТ при скачкообразном возмущении не превышает, с

10

Мощность, потребляемая от сети усилителем WGA670, не более, В-А

20

Рабочие условия эксплуатации вторичной аппаратуры:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

-    атмосферное давление, кПа

Для частей СИУ ЗТ расположенных в вакуумной камере: давление в вакуумной камере, кПа

от +15 до +35 80

от 86 до 106 от 1,8-10"3 до 106

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и формуляра на СИУ ЗТ типографским способом.

Комплектность

Таблица 4 - Комплектность СИУ ЗТ

Наименование

Обозначение

Количество

Система измерений усилий СИУ ЗТ

-

1 экз.

Неподвижная платформа

ЗТ.1.201.00

1 экз.

Подвижная платформа

ЗТ.1.202.00

1 экз.

Измерительный усилитель (WGA-670)

ЗТ.1.206.00

1 экз.

Датчик силы

LTS-200GS

1 экз.

LTS-500GA

1 экз.

LTS-1KA

1 экз.

Наименование

Обозначение

Количество

Термостат датчика силы

ЗТ. 1.201.01

1 экз.

Регистратор многоканальный технологический

РМТ 59Ех

1 экз.

Арретир

ЗТ.1.201.02

1 экз.

Балансировочный груз

ЗТ.1.201.03

1 экз.

Устройство приложения опорного значения силы с дистанционным управлением

ЗТ.1.203.00

1 экз.

Устройство для преобразования направления действия силы тяжести

ЗТ.1.204

1 экз.

Гиревое градуировочное устройство

ЗТ.1.205.1

1 экз.

ЗТ.1.205.2

1 экз.

ЗТ.1.205.3

1 экз.

Руководство по эксплуатации

ЗТ.1.200.00РЭ

1 экз.

Поверка

осуществляется по документу ЗТ.1.200.00РЭ «Система измерений усилий СИУ ЗТ. Руководство по эксплуатации», раздел 3.3 «Методика поверки», утвержденному ФГУП «ОКБ «Факел» «05» декабря 2019 г.

Основные средства поверки: гири общего назначения 3-го класса Г-3 (1 г - 500 г) F2, (регистрационный № в Федеральном информационном фонде по обеспечению единства измерений 16032-97).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы, устанавливающие требования к системе измерений усилий СИУ ЗТ

Система измерений усилий СИУ ЗТ шифр ЗТ.1.200.00 изготовлена в соответствии с 262.ОИКИС.2019.04.01ТЗ
