| Номер в госреестре | 81112-20 |
| Наименование СИ | Преобразователи температуры SITRANS |
| Изготовитель | "Siemens AG", Германия, производственная площадка Siemens A/S, Дания |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи температуры SITRANS (далее - преобразователи или ИП) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), потенциометрических, омических и милливольтовых устройств постоянного тока в унифицированные аналоговые сигналы постоянного тока 4 до 20 мА, а также в цифровой сигнал для передачи данных по протоколу HART.
Принцип работы преобразователей основан на измерении и преобразовании сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, потенциометрических, омических и милливольтовых устройств постоянного тока в унифицированные электрические выходные сигналы силы постоянного тока с возможностью наложения на них цифрового частотно-модулированного сигнала по протоколу HART.
ИП изготавливаются следующих моделей: TH320, TH420, TR320, TR420, отличающихся друг от друга конструктивным исполнением и техническими характеристиками.
ИП моделей TH320 и TH420 конструктивно выполнены в цилиндрическом пластиковом корпусе для монтажа в соединительную головку типа B с расположенными на нем клеммами для подключения первичного термопреобразователя, омического или милливольтового устройства, и клеммами для вывода выходного сигнала и питания. ИП моделей TR320 и TR420 конструктивно выполнены в прямоугольном пластиковом корпусе с расположенными на нем клеммами с прижимными пластинами и фиксирующими винтами для подключения входного сигнала и для вывода выходного сигнала. ИП моделей TR320 и TR420 предназначены для монтажа на DIN-рейку.
ИП моделей TH420 и TR420 имеют возможность подключения двух независимых первичных преобразователей, омических или милливольтовых устройств.
ИП могут быть конфигурированы с использованием портативного коммуникатора или модема HART и программного обеспечения для конфигурации SIMATIC PDM. Данные конфигурации постоянно хранятся в энергонезависимой памяти (EEPROM).
ИП могут иметь взрывозащищенное исполнение для применения во взрывоопасных зонах и наружных установках в соответствии с указанными на них маркировками взрывозащиты, искрозащиты и защиты от воспламенения горючей пыли.

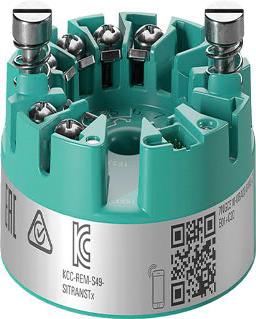

Фотографии общего вида преобразователей представлены на рисунке 1. Цветовая гамма корпуса ИП может отличаться от представленных на рисунке 1 .
Пломбирование преобразователей не предусмотрено.
TR320 TR420
Рисунок 1 - Общий вид преобразователей температуры SITRANS
Программное обеспечение (ПО) преобразователей состоит из двух частей: встроенного и автономного. Метрологически значимым является только встроенное ПО, которое устанавливается в преобразователь на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» (в соответствии с рекомендацией по метрологии Р 50.2.077-2014). Метрологические характеристики преобразователей оценены с учетом влияния на них встроенного ПО.
Пакеты автономных программ SIMATIC PDM устанавливаются на персональный компьютер и предназначены для конфигурирования преобразователей и отображения результатов измерений.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | Sitrans |
| Номер версии (идентификационный номер) ПО, не ниже | 01.02.03 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Метрологические и основные технические характеристики преобразователей температуры SITRANS приведены в таблицах 2 и 3.
| Типы НСХ(1), входные сигналы | Диапазон измерений | Минимальный интервал измерений | Пределы допускаемой основной абсолютной погрешности аналогового-цифрового преобразования (АЦП) (2) | Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 до + 28°С) на 1°C |
| Pt10(a=0,003850 °С-1) Pt20 Pt50 Pt100 Pt200 Pt500 Pt1000 Pt2000 Pt10000 | от -200 до +850 °C | 10 °С 10 °С 10 °С 10 °С 10 °С 10 °С 10 °С 10 °С 10 °С | ±0,8 °С ±0,4 °С ±0,16 °С ±0,04 °С ±0,08 °С ±0,08 °С до +180 °С включ.; ±0,16 °С св. +180 °С ±0,08 °С ±0,08 °С до +300 °С включ.; ±0,4 °С св. +300 °С ±0,16 °С | ±0,020 °C ±0,010 °C ±0,004 °C ±0,002 °C ±0,002 °C ±0,002 °C ±0,002 °C ±0,002 °C ±0,002 °C |
| Pt10(a=0,003916 °С-1) Pt20 Pt50 Pt100 Pt200 Pt500 Pt1000 Pt2000 Pt10000 | от -200 до +649 °C | 10 °С 10 °С 10 °С 10 °С 10 °С 10 °с 10 °с 10 °с 10 °с | ±0,8 °С ±0,4 °С ±0,16 °С ±0,04 °С ±0,08 °С ±0,08 °С до +180 °С включ.; ±0,16 °С св. +180 °С ±0,08 °С ±0,08 °С до +300 °С включ.; ±0,4 °С св. +300 °С ±0,16 °С | C C C C C C C C C ° ° ° ° ° ° ° ° ° 0 0 4 2 2 2 2 2 2 (N^OOOO ОО О ,0 ,0 ,0 ,0 0, ,0 0, ,0 ,0 0, 0, 0, 0, 0, 0, 0, 0, 0, ± ± ± ± ± ± ± ± ± |
| Pt10(a=0,003910 °С-1) Pt20 Pt50 Pt100 Pt200 Pt500 Pt1000 Pt2000 | от -200 до +850 °С | оо оооооо °° °°°°°° C C C C C C C C | ±0,8 °С ±0,4 °С ±0,16 °С ±0,04 °С ±0,08 °С ±0,08 °С до +180 °С включ.; ±0,16 °С св. +180 °С ±0,08 °С ±0,08 °С до +300 °С включ.; ±0,4 °С св. +300 °С | ±0,020 °C ±0,010 °C ±0,004 °C ±0,002 °C ±0,002 °C ±0,002 °C ±0,002 °C ±0,002 °C |
| Типы НСХ(1), входные сигналы | Диапазон измерений | Минимальный интервал измерений | Пределы допускаемой основной абсолютной погрешности аналогового-цифрового преобразования (АЦП) (2) | Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 до + 28°С) на 1°C |
| Pt10000 | 10 °С | ±0,16 °С | ±0,002 °C | |
| Ni10(a=0,006180 °С | от -60 до +250 °C | 10 °С | ±1,6 °С | ±0,020 °C |
| 1) | 10 °С | ±0,8 °С | ±0,010 °C | |
| Ni20 | 10 °С | ±0,32 °С | ±0,004 °C | |
| Ni50 | 10 °С | ±0,16 °с | ±0,002 °C | |
| Ni100 | 10 °С | ±0,16 °с | ±0,002 °C | |
| Ni120 | 10 °С | ±0,16 °с | ±0,002 °C | |
| Ni200 | 10 °С | ±0,16 °с | ±0,002 °C | |
| Ni500 | 10 °С | ±0,16 °с | ±0,002 °C | |
| Ni1000 | 10 °С | ±0,16 °с | ±0,002 °C | |
| Ni2000 | 10 °С | ±0,32 °С | ±0,002 °C | |
| Ni10000 | ||||
| Ni10(a=0,006170 °С | от -60 до +180 °C | 10 °С | ±1,6 °с | ±0,020 °C |
| 1) | 10 °С | ±0,8 °С | ±0,010 °C | |
| Ni20 | 10 °С | ±0,32 °С | ±0,004 °C | |
| Ni50 | 10 °с | ±0,16 °с | ±0,002 °C | |
| Ni100 | 10 °с | ±0,16 °с | ±0,002 °C | |
| Ni120 | 10 °с | ±0,16 °с | ±0,002 °C | |
| Ni200 | 10 °с | ±0,16 °с | ±0,002 °C | |
| Ni500 | 10 °с | ±0,16 °с | ±0,002 °C | |
| Ni1000 | 10 °с | ±0,16 °с | ±0,002 °C | |
| Ni2000 | 10 °с | ±0,32 °С | ±0,002 °C | |
| Ni10000 | ||||
| Cu5(a=0,004280 °С-1) | от -180 до +200 °С | 100 °с | ±1,6 °с | ±0,040 °C |
| Cu10 | 100 °с | ±0,8 °С | ±0,020 °C | |
| Cu20 | 100 °с | ± 0,4 °С | ±0,010 °C | |
| Cu50 | 100 °с | ± 0,16 °С | ±0,004 °C | |
| Cu100 | 100 °с | ±0,08 °С | ±0,002 °C | |
| Cu200 | 100 °с | ±0,08 °С | ±0,002 °C | |
| Cu500 | 100 °с | ±0,16 °С | ±0,002 °C | |
| Cu1000 | 100 °с | ±0,08 °С | ±0,002 °C |
| Пределы допуска | ||||
| емой дополнитель | ||||
| ной абсолютной | ||||
| Типы НСХ(1), входные сигналы | Диапазон измерений | Минимальный интервал | Пределы допускаемой основной абсолютной погрешности аналогового- | погрешности, вызванной изменением температуры окружающего воздуха в рабочем |
| измере | цифрового преобра | диапазоне темпе | ||
| ний | зования (АЦП) (2) | ратур от нормальных условий (от +20 до + 28°С) на 1°C | ||
| Cu5(a=0,004260 °С-1) | от -50 до +200 °C | 100 °с | ±1,6 °С | ±0,040 °C |
| Cu10 | 100 °с | ±0,8 °С | ±0,020 °C | |
| Cu20 | 100 °с | ± 0,4 °С | ±0,010 °C | |
| Cu50 | 100 °с | ± 0,16 °С | ±0,004 °C | |
| Cu100 | 100 °с | ±0,08 °С | ±0,002 °C | |
| Cu200 | 100 °с | ±0,08 °С | ±0,002 °C | |
| Cu500 | 100 °с | ±0,16 °С | ±0,002 °C | |
| Cu1000 | 100 °с | ±0,08 °С | ±0,002 °C | |
| от -200 до | 50 °С | |||
| E | +1000 °C | ±0,2 °С | ±0,025 °C | |
| от -100 до +1200 | 50 °С | |||
| J | °С | ±0,25 °С | ±0,025 °C | |
| от -180 до +1372 | 50 °С | |||
| K | °С | ±0,25 °С | ±0,025 °C | |
| L | от -200 до +900 °С | 50 °С | ±0,35 °С | ±0,025 °C |
| от -180 до +1300 | 50 °С | |||
| N | °С | ±0,4 °С | ±0,025 °C | |
| T | от -200 до +400 °С | 50 °С | ±0,25 °С | ±0,025 °C |
| ±0,8 °С | ||||
| U | от -200 до +600 °С | 50 °С | до 0 °С не включ.; ±0,4 °С от 0 °С | ±0,025 °C |
| Lr | от -200 до +800 °С | 50 °С | ±0,2 °С | ±0,1 °C |
| R | от -50 до +1760 °С | 100 °С | ±0,5 °С до +200 °С не включ.; ±1 °С от +200 °С | ±0,1 °C |
| ±0,5 °С | ||||
| S | от -50 до +1760 °С | 100 °С | до +200 °С не включ.; ±1 °С от +200 °С | ±0,1 °C |
| W3 | от 0 до +2300 °С | 100 °с | ±0,6 °С | ±0,1 °C |
| W5 | от 0 до +2300 °С | 100 °с | ±0,4 °С | ±0,1 °C |
| Типы НСХ(1), входные сигналы | Диапазон измерений | Минимальный интервал измерений | Пределы допускаемой основной абсолютной погрешности аналогового-цифрового преобразования (АЦП) (2) | Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 до + 28°С) на 1°C |
| B | от +85 до +1820°C | 100 °С | ±1 °С св. +400 °С ±3 °С в интервале св. +160 до +400 °С включ. ±8 °С в интервале от +85 до +160 °С включ. | ±0,1 °C ±0,1 °C ±0,8 °C |
| Линейное сопротивление | от 0 до 400 Ом | ±40 мОм | ±2 мОм | |
| Линейное сопротивление | от 0 до 100 кОм | ±4 Ом | ±0,2 Ом | |
| Потенциометр | от 0 до 100 % | ±0,05 % | ±0,005 % | |
| мВ | от -20 до +100 мВ | ±5 мкВ | ±0,2 мкВ | |
| мВ | от -100 до +1700 мВ | ±0,1 мВ | ±36 мкВ | |
| мВ | от -800 до +800 мВ | ±0,1 мВ | ±32 мкВ | |
| Примечания: (1) типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно, кроме типов: - Ni10 - Ni10000 (а=0,006180 °С-1) - по DIN 43760; - U, L - по DIN 43710; - W3, W5 - по ASTM E696 - 07(2018) (2) основная погрешность аналогового выхода преобразователей равна сумме погрешностей АЦП и ЦАП | ||||
Таблица 3 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности компенсации температуры свободных (холодных) концов термоэлектрического преобразователя, °С: - CJC (внутренняя) - CJC (внешняя) | ±0,5 °С ±0,08 °С |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности компенсации температуры свободных (холодных) концов термоэлектрического преобразователя, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур (от +20 до +28°С) на 1°С,°С: - CJC (внутренняя) - CJC (внешняя) | Включена в основную погрешность ±0,002 °С |
| Диапазон преобразования выходного сигнала, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной погрешности цифро-аналогового преобразования (ЦАП), % (от интервала измерений) (1) | ±0,01 |
| Пределы допускаемой дополнительной приведенной погрешности преобразования, вызванной отклонением окружающей температуры от нормальных условий (от +20 до 28 °С, % от диапазона измерений на 1°С, 1°С | ±0,005 |
| Условия эксплуатации: -температура окружающей среды, °С - общепромышленное исполнение - искробезопасное исполнение - относительная влажность окружающей среды, %, не более | от -50 до +85 от -40 до +80 99 (без образования конденсата) |
| Напряжение питания, В: - общепромышленное исполнение - искробезопасное исполнение | от 7,5 до 48 от 7,5 до 30 |
| Габаритные размеры, мм, не более: - TH320, TH420 - TR320, TR420 | 044x20,2 114x99x22,5 |
| Масса, г, не более: - TH320, TH420 - TR320, TR420 | 50 250 |
| Средняя наработка до отказа, ч | 125000 |
| Средний срок службы, лет | 12 |
| Маркировка взрывозащиты | 0ExiaIICT6...T4GaX, 1Exib[iaGa]IICT6..T4GbX, ExiaIIICT70°C .T105°CDaX, POExiaIMaX, 2ExnAIIC T6...T4GcX, 2ExicIICT6.. T4GcX, Exi-cIIICT70°C.T105°CDcX |
| Примечание: (1) основная погрешность аналогового выхода преобразователей равна сумме погрешностей АЦП и ЦАП | |
наносится на титульный лист руководства по эксплуатации или шильдик преобразователя.
Таблица 4 - Комплектность средства измерений
| Наименование | Кол-во | Примечание |
| Преобразователь температуры SITRANS | 1 шт. | модель и исполнение в соответствии с заказом |
| Руководство по эксплуатации (на русском языке) | 1 экз. | на партию ИП при поставке в один адрес |
| Паспорт | 1 экз. | - |
| Методика поверки МП 207-021-2020 | 1 экз. | на партию ИП при поставке в один адрес |
| Программное обеспечение SIMATIC PDM (автономное) | 1 комплект | по дополнительному заказу |
| Монтажные приспособления | 1 комплект | по дополнительному заказу |
осуществляется по документу МП 207-021-2020 «ГСИ. Преобразователи температуры SITRANS. Методика поверки», утвержденному ФГУП «ВНИИМС», 12.05.2020 г.
Основные средства поверки:
Эталон единицы силы постоянного электрического тока 2-го разряда в соответствии с приказом Росстандарта от 01.10.2018г. № 2091 - Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13);
Эталон единицы постоянного электрического напряжения 3 -го разряда в соответсвии с приказом Росстандарта от 30.12.2019г. №3457 - Калибратор многофункциональный Fluke 5720А (Регистрационный № 52495-13);
Эталон единицы электрического сопротивления 3 разряда в соответствии с приказом Росстандарта от 30.02.2019 № 3456 - Мера электрического сопротивления многозначная МС3071 (Регистрационный № 66932-17);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИП с требуемой точностью
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 13384-93 Преобразователи температуры для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60751. Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Приказ Росстандарта от 30.12.2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1x10-16 до 100 А».
Приказ Росстандарта от 30.12.2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
Техническая документация фирмы-изготовителя.
