Государственный реестр средств измерений

Термометры манометрические серии ТS, 81120-20

81120-20
Термометры манометрические серии ТБ (далее - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу термобаллона или защитной гильзы.
Карточка СИ
Номер в госреестре 81120-20
Наименование СИ Термометры манометрические серии ТS
Изготовитель "Bourdon-Haenni GmbH", Германия; Заводы-изготовители: "Baumer Electric AG", Швейцария; "Bourdon-Haenni GmbH", Германия
Год регистрации 2020
Срок свидетельства 31.12.2025
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Термометры манометрические серии ТБ (далее - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу термобаллона или защитной гильзы.

Описание

Принцип действия термометров основан на зависимости между температурой и давлением термометрического вещества - инертного газа, находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры на термобаллон термометра изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства (циферблата) через передаточный механизм.

Термометры серии ТБ изготавливаются следующих моделей: TSS, TSF, TSSE, TSFE. Модели термометров различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Модели TSSE, TSFE имеют исполнение корпуса со встроенными сигнализирующими устройствами (электроконтактами), которые могут быть индуктивного или механического типа.

Термометры конструктивно выполнены в виде круглого корпуса и погружаемой части с термобаллоном. В корпусе термометра размещены: манометрическая пружина, циферблат, закрытый защитным экраном, кинематический механизм со стрелкой. Корпус термометра либо жестко крепится к погружаемой части, либо с помощью гибкого капилляра. При жестком креплении термометры имеют 4 исполнения: радиальное (тыльное-нижнее), тыльное (осевое), с поворотным механизмом, позволяющим поворачивать корпус термометра в двух плоскостях, и под углом 90°.

Корпус термометра и термобаллон изготавливаются из нержавеющей стали.

Окно термометров (защитный экран) выполнено из инструментального стекла (по специальному заказу окно может быть изготовлено из поликарбоната, ламинированного стекла или поликарбоната).

Термометры могут иметь корпус, заполненный жидкостью (глицерин/вода, глицерин, силиконовое масло) и применяться для измерения температуры с высокими динамическими нагрузками и в условиях вибрации.

Термометры относятся к показывающим стрелочным приборам погружного типа.

Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали.

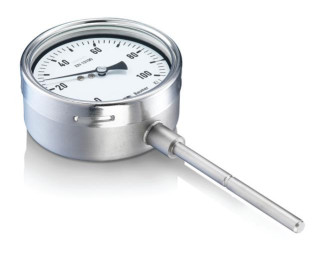

Фотографии общего вида термометров приведены на рисунке 1.

На циферблат термометров может быть нанесен один из двух фирменных логотипов изготовителя с надписью: Baumer или Bourdon. Общий вид циферблатов термометров с двумя различными логотипами изготовителя представлен на рисунках 2 и 3.

Пломбирование термометров не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические характеристики термометров приведены в таблице 1.

Таблица 1 - Метрологические характеристики термометров

Диапазон показаний температуры (шкала), °С

Диапазон

измерений

температуры

(1), °с

Цена

деления

шкалы(3),

°С

Класс

точности

(4)

Пределы допускаемой абсолютной погрешности(2) (3), °С

без

сигнализирующих

устройств

с

сигнализирующими

устройствами,

Асигнал

от -200 до +50

от -170 до +20

5

1,0

±5

±7,5

от -120 до +40

от -100 до +20

2

1,0

±2

±3

от -100 до +50

от -80 до +30

2

1,0

±2

±3

от -80 до +40

от -70 до +30

2

1,0

±2

±3

от -70 до +50

от -60 до +40

2

1,0

±2

±3

от -60 до +40

от -50 до +30

1; 2

1,0; 2,0

±1; ±2

±1,5; ±3

от -40 до +40

от -30 до +30

1; 2

1,0; 2,0

±1; ±2

±1,5; ±3

Диапазон показаний температуры (шкала), °С

Диапазон

измерений

температуры

(1), °С

Цена

деления

шкалы(3),

°С

Класс

точности

(4)

Пределы допускаемой абсолютной погрешности(2) (3), °С

без

сигнализирующих

устройств

с

сигнализирующими

устройствами,

Лсигнал

от -30 до +170

от -10 до +150

2

1,0

±2

±3

от -30 до +70

от -20 до +60

1; 2

1,0; 2,0

±1; ±2

±1,5; ±3

от -30 до +30

от -20 до +20

1; 2

1,0; 2,0

±1; ±2

±1,5; ±3

от -20 до +100

от -10 до +90

2

1,0

±2

±3

от -20 до +60

от -10 до +50

1; 2

1,0; 2,0

±1; ±2

±1,5; ±3

от -20 до +40

от -10 до +30

1; 2

1,0; 2,0

±1; ±2

±1,5; ±3

от 0 до +60

от +10 до +50

1; 2

1,0; 2,0

±1; ±2

±1,5; ±3

от 0 до +80

от +10 до +70

1; 2

1,0; 2,0

±1; ±2

±1,5; ±3

от 0 до +100

от +10 до +90

1; 2

1,0; 2,0

±1; ±2

±1,5; ±3

от 0 до +120

от +10 до +110

2

1,0

±2

±3

от 0 до +160

от +20 до +140

2

1,0

±2

±3

от 0 до +200

от +20 до +180

2

1,0

±2

±3

от 0 до +250

от +30 до +220

2

1,0

±2,5

±3,75

от 0 до +300

от +30 до +270

5

2,0 (1,0 по заказу)

±5; 10

±7,5; ±15

от 0 до +400

от +50 до +350

5; 10

2,0 (1,0 по заказу)

±5; ±10

±7,5; ±15

от 0 до +500

от +50 до +450

5; 10

2,0 (1,0 по заказу)

±5; ±10

±7,5; ±15

от 0 до +600

от +100 до +500

10

2,0 (1,0 по заказу)

±10; ±15

±15; ±30

от 0 до +800

от +100 до +700

10

2,0 (1,0 по заказу)

±10; ±15

±15; ±30

от +100 до +500

от +150 до +450

5; 10

2,0 (1,0 по заказу)

±5; ±10

±7,5; ±15

Примечания:

(1)    - По специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны измерений, не указанные в таблице, но в пределах значений, приведенных в таблице и с минимальным интервалом измерений не менее 60 °С. Пределы допускаемой абсолютной погрешности для такого промежуточного диапазона, соответствуют значениям погрешности для наиболее близкого к нему диапазона измерений, указанного в таблице.

(2)    - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности.

(3)    - Конкретные значения погрешности и цены деления шкалы приведены в паспорте на термометры.

(4)    - Данный класс точности нормирован только в технической документации фирмы-изготовителя и наносится на циферблат термометра.

Наименование характеристики

Значение

Номинальный диаметр корпуса (1), мм - модели TSS, TSF

63; 80; 100; 160; 250

- модели TSFE, TSSE

100; 160

Диаметр термобаллона(1), мм

6; 8; 9; 10; 11; 12; 14; 16

Длина монтажной части термобаллона(1), мм, не более

100; 160; 250; 400; 600; 1000 (более - по спец. заказу)

Длина гибкого капилляра(1), м, не более

30

Масса, кг, не более

6

Напряжение постоянного тока внешних коммутируемых цепей (для моделей TSFE, TSSE с индуктивными контактами), В, не более

20

Разрывная мощность электроконтактного устройства (для моделей TSFE, TSSE с индуктивными контактами), мВт, не более

130

Коммутирующий ток (для моделей TSFE, TSSE с индуктивными контактами), мА, не более

60

Напряжение постоянного или переменного тока внешних коммутируемых цепей (для моделей TSFE, TSSE с механическими контактами), В, не более

250

Разрывная мощность устройства с механическими контактами (для моделей TSFE, TSSE), Вт, не более - при переменном токе

50

- при постоянном токе

30

Рабочие условия эксплуатации:

- температура окружающей среды, °С - модели TSS, TSF - без заполнения

от -40 до +60

- заполнение силиконовым маслом

от -60 до +70

- заполнение глицерином

от -40 до +60

- заполнение глицерин/вода

от -20 до +60

- модели TSFE, TSSE - без заполнения

от -40 до +60

- заполнение силиконовым маслом

от -40 до +60

- заполнение глицерином

от -40 до +60

- заполнение глицерин/вода

от -20 до +60

- относительная влажность воздуха, %

до 98

Средний срок службы, лет, не менее

6

Средняя наработка до отказа, ч

60000

(1) Конкретные значения диаметра корпуса и термобаллона, длины термобаллона и гибкого

капилляра приведены в паспорте на термометры.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Таблица 3 - Комплектность средства измерений

Наименование

Количество

Примечание

Термометр

1 шт.

модель в соответствии с заказом

Руководство по эксплуатации (на русском языке)

1 экз.

допускается 1 экз. на партию термометров при поставке в один адрес

Паспорт

1 экз.

-

Методика поверки МП 207-062-2020

1 экз.

допускается 1 экз. на партию термометров при поставке в один адрес

Примечание: по дополнительному заказу поставляются защитные гильзы и монтажные приспособления.

Поверка

осуществляется по документу МП 207-062-2020 «ГСИ. Термометры манометрические серии TS. Методика поверки», утвержденным ФГУП «ВНИИМС», 15.10.2020 г.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (регистрационный номер 19916-10);

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (регистрационный номер 19254-10);

Измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер 19736-11);

Измеритель температуры двухканальный прецизионный МИТ 2 (регистрационный номер 46432-11);

Термостаты жидкостные ТЕРМОТЕСТ (регистрационный номер 39300-08); Калибраторы температуры сухоблочные КС (регистрационный номер 37366-08); Термостат с флюидизированной средой FB-08 (регистрационный номер 44370-10); Калибраторы температуры JOFRA серий ATC-R и RTC-R (регистрационный номер 46576-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

метод прямых измерений.

Нормативные документы

ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
