| Номер в госреестре | 81123-20 |
| Наименование СИ | Комплексы стационарных средств оценки эксплуатационных характеристик |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская область, г. Солнечногорск, рабочий поселок Менделеево |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы стационарных средств оценки эксплуатационных характеристик (далее -комплексы) предназначены для сбора измерительных данных по сигналам космической навигационной системы (далее - КНС) ГЛОНАСС, формирования шкалы времени (далее - ШВ), синхронизированной с внешним опорным сигналом 1 Гц.
Принцип действия комплексов основан на параллельном приеме и обработке измерительными каналами сигналов КНС ГЛОНАСС, формировании кодированного оптического сигнала источником оптоволоконной связи TIM-10568, подключенным к сигналам эталона единиц времени и частоты, передаче оптического сигнала по кабелю оптическому оконечному устройству оптоволоконной связи TIM-10569, декодирующему этот сигнал и формирующему выходные сигналы времени.
Конструктивно комплексы состоят из шкафов МГФК.469134.004 и МГФК.469134.005 с установленным в них измерительным оборудованием. Шкафы соединены кабелем оптическим (не входит в комплект поставки).
В шкафе МГФК.469134.004 размещены стандарт частоты и времени водородный Ч1-1007, аппаратура для высокоточного сравнения шкал времени GTR-51, генератор смещения фазы и частоты HR0G-10RM, оконечное устройство оптоволоконной связи TIM-10569, усилитель сигналов высокой частоты VCH-605, усилитель импульсных сигналов VCH-606, частотомер 53230А, сервер.
В шкафе МГФК.469134.005 размещен источник оптоволоконной связи TIM-10568.
Шкаф МГФК.469134.005 размещается в месте эксплуатации Государственного первичного (вторичного, рабочего) эталона единиц времени, частоты и национальной шкалы времени. Радиотехнические сигналы 1 Гц и 10 МГц, формируемые Государственным первичным (вторичным, рабочим) эталоном единиц времени, частоты и национальной шкалы времени, подаются на входы источника оптоволоконной связи TIM-10568, который на основе радиотехнических сигналов формирует кодированные оптические сигналы. Оптические сигналы передаются по кабелю оптическому на оконечное устройство оптоволоконной связи TIM-10569, которое на основе принятых сигналов и данных о задержке распространения сигнала в кабеле оптическом формирует импульсный радиотехнический сигнал периодом 1 Гц, синхронизированный с сигналом, поступающим от эталона. Этот импульсный сигнал сравнивается на частотомере 53230А с импульсным сигналом с выхода усилителя импульсных сигналов VCH-606, на который он поступил с генератора смещения фазы и частоты
Лист № 2 Всего листов 5
HROG-10RM. Интервал времени между импульсными сигналами периодом 1 Гц преобразуется на сервере в управляющее воздействие для генератора смещения фазы и частоты HR0G-10RM такой величины, чтобы его выходной сигнал периодом 1 Гц был синхронен сигналу оконечного устройства оптоволоконной связи TIM-10569.

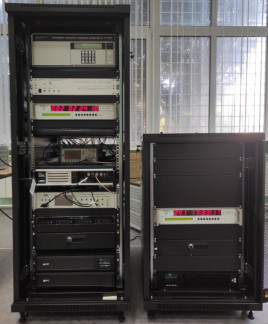

Общий вид комплексов и место нанесения знака утверждения типа приведены на рисунке 1, места пломбировки от несанкционированного доступа составных частей комплекса приведены на рисунке 2.
1 - шкаф МГФК.469134.004; 2 - стандарт частоты и времени водородный Ч1-1007;
3 - усилитель сигналов высокой частоты VCH-605; 4 - усилитель импульсных сигналов VCH-606; 5 - оконечное устройство оптоволоконной связи TIM-10569; 6 - частотомер 53230А; 7 - аппаратура для высокоточного сравнения шкал времени GTR-51; 8 - генератор смещения фазы и частоты HR0G-10RM; 9 - сервер; 10 - шкаф МГФК.469134.005; 11 - источник
оптоволоконной связи TIM-10568 Рисунок 1 - Общий вид комплекса
2а) - Стандарт частоты и времени 2б) - аппаратура для высокоточного
водородный Ч1-1007 сравнения шкал времени GTR-51
Рисунок 2 - Места пломбировки от несанкционированного доступа составных частей комплекса
Комплексы работают под управлением специализированного ПО. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
| Таблица 1 - Идентификационные данные (признаки) ПО | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TimeTech |
| Номер версии (идентификационный номер) ПО | не ниже 4.3.3 |
Технические характеристики | |
| Таблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности синхронизации шкалы времени комплекса* относительно внешнего опорного сигнала 1 Гц, нс | ±3 |
* в качестве шкалы времени комплексов принимается передний фронт прямоугольного импульса сигнала 1 Гц по уровню 1 В на первом выходе усилителя импульсных сигналов VCH-606
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры питания от сети переменного тока частотой 50 Гц | от 220 до 240 |
| Габаритные размеры составных частей комплексов, мм, не более | |
| шкаф МГФК.469134.004 | |
| - длина | 600 |
| - ширина | 1000 |
| - высота | 1610 |
| шкаф МГФК.469134.005 | |
| - длина | 600 |
| - ширина | 1000 |
| - высота | 988 |
| Наименование характеристики | Значение |
| Масса составных частей комплексов, кг, не более стандарт частоты и времени водородный Ч1-1007 | 33 |
| генератор смещения фазы и частоты HR0G-10RM | 10 |
| оконечное устройство оптоволоконной связи TIM-10569 | 6 |
| источник оптоволоконной связи TIM-10568 | 6 |
| усилитель импульсных сигналов VCH-606 | 4 |
| частотомер 53230А | 4 |
| Рабочие условия применения - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха при температуре 25 °С, %, не более | 80 |
наносится типографским способом на титульный лист руководства по эксплуатации, на шкаф МГФК.469134.004 в виде наклейки.
Таблица 4 - Комплектность комплекса
| Наименование | Обозначение | Количество |
| Комплекс стационарных средств оценки эксплуатационных характеристик | 1 к-т | |
| Руководство по эксплуатации | МГФК.411733.016РЭ | 1 шт. |
| Источник оптоволоконной связи TIM-10568, оконечное устройство оптоволоконной связи TIM-10569. Руководство по программированию и эксплуатации | 1 шт. | |
| Формуляр | МГФК.411733.016ФО | 1 шт. |
| Методика поверки | 842-20-05 МП | 1 шт. |
осуществляется по документу методика поверки 842-20-07 МП «ГСИ. Комплексы стационарных средств оценки эксплуатационных характеристик. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 14.08.2020.
Основные средства поверки:
- стандарт частоты и времени водородный Ч1-1007, регистрационный номер 40466-09 в Федеральном информационном фонде;
- частотомер 53230А, регистрационный номер 51077-12 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) формуляр в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе
Лист № 5 Всего листов 5
Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Техническая документация изготовителя
