| Номер в госреестре | 81126-20 |
| Наименование СИ | Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.411734.001 |
| Изготовитель | Общество с ограниченной ответственностью "Радиолайн" (ООО "Радиолайн"), г. Москва |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.411734.001 (далее - комплекс) предназначен для измерений радиотехнических характеристик антенн.
Принцип действия комплекса основан на амплифазометрическом методе измерений характеристик антенн в частотной области методом ближней зоны с планарным сканированием. Оценка нормируемых радиотехнических характеристик испытываемых антенн осуществляется по результатам математической обработки измеренного на плоскости сканирования амплитудно-фазового распределения тангенциальных компонент электромагнитного поля, излучаемого (принимаемого) антенной.
Конструктивно комплекс состоит из:
- сканера РЛТГ.411722.001, предназначенного для пространственного перемещения антенны-зонда в системе координат (X; Y; Z; Р) вблизи апертуры испытываемой антенны, где Р -плоскость поляризации;
- блока управления сканером, предназначенного для управления работой сканера;
- комплекта радиопоглощающего материала, предназначенного для укрытия конструкции сканера;
- анализатора цепей векторного N5241A (далее - ВАЦ), предназначенного для измерений отношения амплитуд и разности фаз опорного и зондирующего сигналов (комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд»). Зондирующий сигнал - это сигнал, подаваемый с выхода ВАЦ на вход испытываемой антенны и излучаемый ею, принимаемый далее антенной-зондом и поступающий на вход ВАЦ. Результат измерений комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд» передается на персональный компьютер (далее - ПЭВМ), где после его обработки получают значения нормируемых характеристик испытываемой антенны;
- усилителя малошумящего, предназначенного для обеспечения требуемого динамического диапазона измерений комплекса;
- комплекта антенн-зондов, предназначенных для измерений амплитудно-фазового распределения поля в ближней зоне;
Лист № 2 Всего листов 10
- комплекта радиочастотных кабелей, предназначенных для коммутации функциональных узлов комплекса;
- ПЭВМ, применяемой для управления комплексом в процессе измерений, для обработки результатов измерений, их хранения и отображения;
- источника бесперебойного питания в приборной стойке, предназначенного для обеспечения корректного завершения работы комплекса при нештатном отключении электропитания.

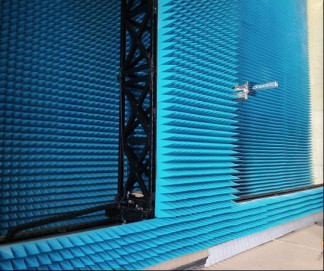

Общий вид комплекса представлен на рисунках 1- 11.
Программное обеспечение (далее - ПО) комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик измеряемой антенны;
- представление радиотехнических характеристик измеряемой антенны в виде соответствующих графиков и диаграмм;
- хранение результатов измерений и значений радиотехнических характеристик измеряемой антенны.
ПО комплекса работает под управлением операционной системы Windows 10.
Метрологически значимая часть ПО комплекса представляет собой специализированное ПО «RL-BEAM-DA» и «RL-BEAM-DTV».
Специализированное ПО «RL-BEAM-DA» предназначено для автоматизации работы комплекса, ручного управления положением каретки сканера, настройки параметров работы ВАЦ, задания плана измерений и запуска измерений.
Специализированное ПО «RL-BEAM-DTV» предназначено для визуализации измеренных на одной или нескольких частотных точках зависимостей комплексного коэффициента передачи от линейного положения каретки сканера и выполнения радиотехнических расчетов по измеренным данным.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | RL-BEAM-DA. exe | RL BEAM DTV.exe |
| Номер версии (идентификационный номер) ПО | 1.0.1.7 | 1.0.0.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | C232EB8AAB827081782 920EB6F335E54 (алгоритм MD5) | 2BCCFD45AFC543EEB5 E31D496C54AAA9 (алгоритм MD5) |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГ ц | от 0,75 до 13,5 |
| Пределы допускаемой относительной погрешности измерений амплитудного распределения электромагнитного поля (при динамическом диапазоне измеренного амплитудного распределения не менее 60 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ) при относительных уровнях амплитудного распределения, дБ: - 10 дБ | ±0,3 |
| - 20 дБ | ±0,4 |
| - 30 дБ | ±0,5 |
| - 40 дБ | ±0,9 |
| - 45 дБ | ±1,5 |
| Пределы допускаемой абсолютной погрешности измерений фазового распределения электромагнитного поля (динамическом диапазоне измеренного амплитудного распределения не менее 60 дБ) при относительных уровнях амплитудного распределения, градус: - 10 дБ | ±3 |
| - 20 дБ | ±4 |
| - 30 дБ | ±5 |
| - 40 дБ | ±6 |
| - 45 дБ | ±10 |
| Пределы допускаемой относительной погрешности измерений относительных уровней амплитудных диаграмм направленности (при динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ) при относительных уровнях амплитудных диаграмм, дБ: - 10 дБ | ±0,3 |
| - 20 дБ | ±0,5 |
| - 30 дБ | ±0,9 |
| - 40 дБ | ±1,5 |
| - 45 дБ | ±2,2 |
| Пределы допускаемой абсолютной погрешности измерений фазовых диаграмм направленности (при динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ) при относительных уровнях амплитудных диаграмм, градус: - 10 дБ | ±4 |
| - 20 дБ | ±5 |
| - 30 дБ | ±7 |
| - 40 дБ | ±10 |
| - 45 дБ | ±16 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений коэффициента усиления антенны методом замещения при коэффициенте стоячей волны по напряжению испытываемой антенны не более 2 и погрешности измерений коэффициента усиления эталонной антенны, дБ: 0,3 дБ | ±0,5 |
| 0,5 дБ | ±0,7 |
| 0,8 дБ | ±1,0 |
| 1,5 дБ | ±1,7 |
| 2,0 дБ | ±2,3 |
| Пределы допускаемой абсолютной погрешности измерений ширины главного лепестка амплитудной диаграммы направленности, градус: - при ширине главного лепестка до 3° включ. | ±0 ,1 |
| - при ширине главного лепестка св. 3° до 10° включ. | ±0,2 |
| - при ширине главного лепестка св. 10° до 20° включ. | ±0,8 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Размер рабочей области сканирования (длина х высота), м, не менее | 8,6х8,6 |
| Сектор углов восстанавливаемых диаграмм направленности при планарном сканировании, не менее, градус | ±65 |
| Габаритные размеры сканера, мм, не более: - длина - ширина - высота | 11500 1200 11500 |
| Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В | от 198 до 242 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +20 °С, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106,7 |
наносится на переднюю панель блока управления сканером в виде наклейки и типографским способом на титульный лист паспорта.
Таблица 4 - Комплект поставки комплекса
| Наименование | Обозначение | Заводской номер | Коли чество |
| 1 Комплекс автоматизированный измерительновычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.411734.001 в составе: | РЛТГ.411734.001 | 1990002 | 1 шт. |
| 1.2 Сканер | РЛТГ.411722.001 | - | 1 шт. |
| 1.3 Блок управления сканером | - | - | 1 шт. |
| 1.4 Источник бесперебойного питания в приборной стойке | 1 шт. | ||
| 1.5 Комплект РПМ для башни сканера | - | - | 1 к-т |
| Наименование | Обозначение | Заводской номер | Коли чество |
| 1.6 Комплект радиоизмерительных кабелей | - | - | 2 к-т |
| 1.7 Векторный анализатор электрических цепей | N5241A | 1 шт. | |
| 1.8 Комплект антенн-зондов: - антенна-зонд диапазона частот от 0,75 до 1,12 ГГц; - антенна-зонд диапазона частот от 0,96 до 1,45 ГГц; - антенна-зонд диапазона частот от 1,45 до 2,20 ГГц; - антенна-зонд диапазона частот от 2 до 4 ГГц; - антенна-зонд диапазона частот от 4 до 8 ГГц; - антенна-зонд диапазона частот от 8 до 18 ГГц | 975EWGN 770EWGN 510EWGN ZND-2-4 ZND-4-8 ZND-8-18 | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. | |
| 1.9 ПЭВМ | - | - | 1 шт. |
| 1.10 Усилитель малошумящий | RL-AMP-1-18 | - | 1 шт. |
| 1.11 Коммутатор Ethernet | - | - | 1 шт. |
| 2 Флэш карта с ПО | RL-BEAM | - | 1 шт. |
| 3 Паспорт | РЛТГ.411734.001 ПС | - | 1 шт. |
| 4 Руководство по эксплуатации | РЛТГ.411734.001 РЭ | - | 1 шт. |
| 5 Методика поверки | - | 1 шт. |
осуществляется по документу «ГСИ. Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.411734.001. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 26 августа 2020 года.
Основные средства поверки:
- анализатор цепей векторный N5224A, регистрационный номер в Федеральном информационном фонде 53568-13, диапазон рабочих частот от 0,01 до 43,5 ГГц, пределы допускаемых значений абсолютной погрешности измерений коэффициента передачи (амплитуда и фаза) на частоте 2 ГГц от минус 59,99 до плюс 10 дБ ±0,07 дБ, ±0,5 градус;
- система лазерная координатно-измерительная API Tracker3, регистрационный номер в Федеральном информационном фонде 58280-14, диапазон измерений расстояний от 0,001 до 40 м, предел допускаемой средней квадратической погрешности измерений расстояний (10 + L), мкм, где L - измеряемое расстояние, м;
- комплект антенный измерительный АИК 1 -40Б, регистрационный номер в Федеральном информационном фонде 55403-13, диапазон частот от 0,9 до 40 ГГц, пределы допускаемой абсолютной погрешности измерений коэффициента усиления ±1,8 дБ для П6-123, ±1,2 дБ для П6-140-х.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
приведены в эксплуатационной документации.
Лист № 10 Всего листов 10
Нормативные документы, устанавливающие требования к комплексу автоматизированному измерительно-вычислительному (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.411734.001
ГОСТ Р 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц
