| Номер в госреестре | 81134-20 |
| Наименование СИ | Преобразователи термоэлектрические с унифицированным выходным сигналом 2хNiCr-N 5-68450-BB1382A |
| Изготовитель | "Dittmer Temperaturfuhler GmbH & Co. KG", Германия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические с унифицированным выходным сигналом 2xNiCr-N 5-68450-BB1382A (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры в составе паротурбинной установки с паровой турбиной серии SST-600, эксплуатируемой на ПАО «Нижнекамскнефтехим» ПГУ-ТЭЦ, г. Нижнекамск.
Принцип действия термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи. ТЭДС преобразуется в унифицированный выходной сигнал постоянного тока от 4 до 20 мА (с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART).
Термопреобразователи имеют неразборную конструкцию и состоят из измерительной вставки в защитном чехле из нержавеющей стали, соединенную с клеммной головкой формы DA-B, в которую встроен измерительный преобразователь (ИП) типа PR 5335A (регистрационный номер в Федеральном информационном фонде 70943-18).
Измерительная вставка представляет собой завальцованную с одного конца трубку и состоит из двух ЧЭ - термопар кабельного типа (с номинальной статической характеристикой преобразования (НСХ) типа «К» по ГОСТ Р 8.585-2001) с изолированными рабочими спаями с минеральной изоляцией термоэлектродов.

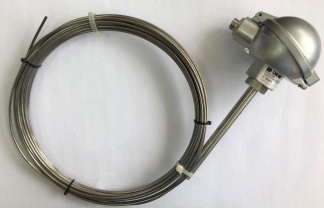

Общий вид ТП представлен на рисунке 1.
Пломбирование преобразователей термоэлектрических с унифицированным выходным сигналом 2х№Сг-К 5-68450-BB1382A не предусмотрено.
Метрологически значимым является только встроенное программное обеспечение (ПО), которое устанавливается в электронный блок ИП на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Структура ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Идентификационные данные встроенного ПО отсутствуют.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Метрологические и основные технические характеристики преобразователей термоэлектрических с унифицированным выходным сигналом 2х№Сг-№ 5-68450-BB1382A приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики ТП_
| Наименование характеристики | Значение | |
| 2х№Сг-№ 5-68450-BB1382A-01 | 2х№Сг-К 5-68450-BB1382A-02 | |
| Диапазон измерений температуры, °С | от 0 до +300 | от 0 до +600 |
| Условное обозначение НСХ ЧЭ ТП по ГОСТ Р 8.585-2001 | K | |
| Класс допуска ЧЭ ТП по ГОСТ 8.585-2001 | 1 | |
| Пределы допускаемых отклонений ТЭДС ЧЭ ТП от НСХ, °С | ±1,5 | ±1,5 (от 0 до 375 °С включ.) ±0,004-|t| (св. 375 °С) |
| Пределы допускаемой основной абсолютной погрешности ТП, °С | ±2,5 | ±2,5 (от 0 до 375 °С включ.) ±(1+0,004|t|) (св. 375 °С) |
| Наименование характеристики | Значение |
| 2х№Сг^ 5-68450- 2х№Сг^ 5-68450-BB1382A-01 BB1382A-02 | |
| Пределы допускаемой дополнительной абсолютной погрешности ТП, вызванной отклонением температуры окружающей среды от нормальных условий (от +18 до +22 °С) в рабочем диапазоне температур, °C/1 °C | ±0,025 |
Таблица 2 - Основные технические характеристики ТП
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, МОм, не менее | 100 |
| Выходной сигнал | от 4 до 20 мА/HART |
| Напряжение питания постоянного тока, В | от 8 до 35 |
| Длина монтажной части ТП, мм | 15000 |
| Диаметр монтажной части ТП, мм | 3 |
| Масса, кг | 1,1 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +85 95 |
| Средний срок службы, лет | 10 |
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь термоэлектрический с унифицированным выходным сигналом | 2х№0^ 5-68450-BB1382A | 13 шт. |
| Паспорт (на русском языке) | - | 13 экз. |
| Методика поверки | МП 207-051-2020 | 1 экз. |
осуществляется по документу МП 207-051-2020 «ГСИ. Преобразователи термоэлектрические с унифицированным выходным сигналом 2xNiCr-N 5-68450-BB1382A. Методика поверки», утверждённому ФГУП «ВНИИМС» 13.08.2020 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (регистрационный номер в Федеральном информационном фонде 19916-10);
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - преобразователь термоэлектрический эталонный ТППО (регистрационный номер в Федеральном информационном фонде 19254-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (регистрационный номер в Федеральном информационном фонде 19736-11);
Термостаты жидкостные серии «ТЕРМОТЕСТ» (регистрационный номер в Федеральном информационном фонде 39300-08);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (регистрационный номер в Федеральном информационном фонде 46576-11);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (регистрационный номер в Федеральном информационном фонде 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
| Зарегистрировано поверок | 28 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
