| Номер в госреестре | 81146-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50 |
| Изготовитель | Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-20, РГС-50 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС-20, РГС-50 представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой. Резервуары РГС-20, РГС-50 по расположению являются подземными.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуары стальные горизонтальные цилиндрические РГС-20 с заводскими номерами 4530, 4531, РГС-50 с заводскими номерами 4564, 4565 расположены на объектах ООО «Транснефть-Восток», адреса расположения резервуаров указаны в таблице 1.
| Таблица 1 - Место | расположения резервуаров |
| Заводские номера резервуаров | Место расположения резервуаров |
| Резервуары стальные горизонтальные цилиндрические РГС-20 | |
| 4530, 4531 | Амурская область, Сковородинский район, пос. Джалинда, ПСП «Джалинда», филиал «Нерюнгринское РНУ» ООО «Транснефть-Восток» |
| Резервуары стальные горизонтальные цилиндрические РГС-50 | |
| 4564, 4565 | Иркутская область, Киренский район, НПС-9, филиал «Ленское РНУ» ООО «Транснефть-Восток» |
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20, РГС-50 не предусмотрено.

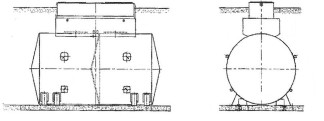

Общий вид эскиза резервуаров стальных горизонтальных цилиндрических РГС-20, РГС-50 представлен на рисунках 1, 2.
Рисунок 2 - Общий вид эскиза резервуаров РГС-50
Отсутствует
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| РГС-20 | РГС-50 | |||
| Секция 1 | Секция 2 | Секция 1 | Секция 2 | |
| Номинальная вместимость, м3 | 10 | 10 | 25 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % | ±0,25 | |||
| Таблица 3 - Основные технические ха | )актеристики |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -60 до +40 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический. | РГС-20 | 2 шт. |
| Паспорт. | - | 2 экз. |
| Градуировочная таблица | - | 4 экз. |
| Резервуар стальной горизонтальный цилиндрический. | РГС-50 | 2 шт. |
| Паспорт. | - | 2 экз. |
| Градуировочная таблица | - | 4 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- рабочие эталоны 2-го разряда из части 1 ГПС Приказа Росстандарта № 256 от 7 февраля 2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара.
сведения отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20, РГС-50
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
