| Номер в госреестре | 81147-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические РГС-10, РГС-15, РГС-25, РГС-30, РГС-50 |
| Изготовитель | Закрытое акционерное общество "Техноцентр АЗС" (ЗАО "Техноцентр АЗС"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-10, РГС-15, РГС-25, РГС-30, РГС-50 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-10, РГС-15, РГС-25, РГС-30, РГС-50 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС-10, РГС-15, РГС-25, РГС-30, РГС-50 представляют собой горизонтально расположенный цилиндрический стальной сосуд с коническими днищами. Резервуары РГС-10, РГС-15, РГС-25, РГС-30, РГС-50 по расположению являются подземными.
Резервуары стальные горизонтальные цилиндрические РГС-25 с заводскими номерами 1(7/25-2БХТ), 2(8/25-2БХТ), 3, 4, 5-1, 13, 14, 11, 12, РГС-30 с заводскими номерами 2, 01, 002, РГС-50 с заводскими номерами 1, 02, 10/50, 11/50, 12/50, 13/50, 11/50-2, 12/50-2, 4_50-2Л, 4_50-2П, 1.50-2, 2.50-2 состоят из двух секций. Секции разделены между собой перегородкой. Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуары стальные горизонтальные цилиндрические РГС-10, РГС-15, РГС-25, РГС-30, РГС-50 расположены на объектах ООО «Транснефть-Восток».
Заводские номера и место расположения резервуаров указаны в таблице 1.
Таблица 1 - Место расположения резервуаров
| Заводские номера резервуаров | Место расположения резервуаров |
| Резервуары стальные горизонтальные цилиндрические РГС-10 | |
| 25 | Республика Саха (Якутия), г. Олёкминск, ЦРС «Олёкминск», филиал «Нерюнгринское РНУ» ООО «Транснефть-Восток» |
| 18/10А | Республика Саха (Якутия), г. Алдан, НПС-17 «Алдан», филиал «Нерюнгринское РНУ» ООО «Транснефть-Восток» |
| 4/10А | Республика Саха (Якутия), Алданский район, НПС-18 «Нимныр», филиал «Нерюнгринское РНУ» ООО «Транснефть-Восток» |
| 1.10-А | Амурская область, Тындинский район, НПС-20 «Тында», филиал «Нерюнгринское РНУ» ООО «Транснефть-Восток» |
| Резервуар стальной горизонтальный цилиндрический РГС-15 | |
| 6/10А | Республика Саха (Якутия), НПС-15 «Туолбачан», филиал «Нерюнгринское РНУ» ООО «Транснефть-Восток» |
| Резервуары стальные горизонтальные цилиндрические РГС-25 | |
| 1(7/25-2БХТ), 2(8/25-2БХТ) | Иркутская область, Киренский район, НПС-8, филиал «Ленское РНУ» ООО «Транснефть-Восток» |
| 3, 4 | Республика Саха (Якутия), г. Олёкминск, ЦРС «Олёкминск», филиал «Нерюнгринское РНУ» ООО «Транснефть-Восток» |
| 5-1 | Иркутская область, Нижнеилимский район, НПС-4, филиал «Ленское РНУ» ООО «Транснефть-Восток» |
| 13, 14 | Республика Саха (Якутия), г. Алдан, НПС-17 «Алдан», филиал «Нерюнгринское РНУ» ООО «Транснефть-Восток» |
| 4(А), 5(А), 6(А) | 665800, Иркутская область, г. Ангарск, п. Шеститысячник, Первый промышленный массив, 48 квартал, корпус 14, ЦТТиСТ «Ангарск», филиал «Иркутское РНУ» ООО «Транснефть-Восток» |
| 11, 12 | Республика Саха (Якутия), Ленский район, г. Ленск НПС-12 филиал «Ленское РНУ» ООО «Транснефть-Восток» |
| Резервуары стальные горизонтальные цилиндрические РГС-30 | |
| 2 | Иркутская область, Нижнеилимский район, НПС-4, филиал «Ленское РНУ» ООО «Транснефть-Восток» |
| 01, 002 | Республика Саха (Якутия), Ленский район, г. Ленск НПС-10 «Талакан», филиал «Ленское РНУ» ООО «Транснефть-Восток» |
| Резервуары стальные горизонтальные цилиндрические РГС-50 | |
| 1, 02 | Республика Саха (Якутия), Ленский район, НПС-11, филиал «Ленское РНУ» ООО «Транснефть-Восток» |
| 10/50, 11/50 | Республика Саха (Якутия), НПС-15 «Туолбачан», филиал «Нерюнгринское РНУ» ООО «Транснефть-Восток» |
| 12/50, 13/50 | Республика Саха (Якутия), г. Нерюнгри, НПС-19 «Нерюнгри», филиал «Нерюнгринское РНУ» ООО «Транснефть-Восток» |
| 11/50-2, 12/50-2 | Республика Саха (Якутия), Алданский район, НПС-18 «Нимныр», филиал «Нерюнгринское РНУ» ООО «Транснефть-Восток» |
| 4_50-2Л, 4_50-2П | Иркутская область, Братский район, НПС-3, филиал «Ленское РНУ» ООО «Транснефть-Восток» |
| 1.50-2, 2.50-2 | Амурская область, Тындинский район, НПС-20 «Тында», филиал «Нерюнгринское РНУ» ООО «Транснефть-Восток» |
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-10, РГС-15, РГС-25, РГС-30, РГС-50 не предусмотрено.

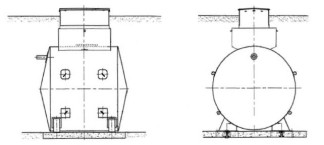

Общий вид эскиза резервуаров стальных горизонтальных цилиндрических РГС-10, РГС-15, РГС-25, РГС-30, РГС-50 представлен на рисунках 1, 2, 3, 4, 5, 6.
отсутствует
| Наименование характеристики | Значение | ||
| Тип резервуара | РГС-10 | РГС-15 | РГС-25 |
| Заводские номера | 25, 18/10А, 4/10А, 1.10-А | 6/10А | 4(А), 5(А), 6(А) |
| Номинальная вместимость, м3 | 10 | 15 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % | ±0,25 | ||
Продолжение таблицы 2
| Наименование характеристики | Значение | |||||
| Тип резервуара | РГС-25 | РГС-30 | РГС-50 | |||
| Секция 1 | Секция 2 | Секция 1 | Секция 2 | Секция 1 | Секция 2 | |
| Заводские номера | 1(7/25-2БХТ), 2(8/25-2БХТ), 3, 4, 5-1, 13, 14, 11, 12 | 2, 01, 002, | 1, 02, 10/50, 11/50, 12/50, 13/50, 11/50-2, 12/50-2, 4 50-2Л, 4 50-2П, 1.50-2, 2.50-2 | |||
| Номинальная вместимость, м3 | 12,5 | 12,5 | 15 | 15 | 25 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % | ±0,25 | |||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от - 45 до +35 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-10 | 4 шт. |
| Паспорт | - | 4 экз. |
| Градуировочная таблица | - | 4 экз. |
| Резервуар стальной горизонтальный цилиндрический | РГС-15 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
| Резервуар стальной горизонтальный цилиндрический | РГС-25 | 3 шт. |
| Паспорт | - | 3 экз. |
| Градуировочная таблица | - | 3 экз. |
| Резервуар стальной горизонтальный цилиндрический | РГС-25 | 9 шт. |
| Паспорт | - | 9 экз. |
| Градуировочная таблица | - | 18 экз. |
| Резервуар стальной горизонтальный цилиндрический | РГС-30 | 3 шт. |
| Паспорт | - | 3 экз. |
| Градуировочная таблица | - | 6 экз. |
| Резервуар стальной горизонтальный цилиндрический | РГС-50 | 12 шт. |
| Паспорт | - | 12 экз. |
| Градуировочная таблица | - | 24 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- рабочие эталоны 2-го разряда из части 1 ГПС Приказа Росстандарта № 256 от 7 февраля 2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара.
сведения отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-10, РГС-15, РГС-25, РГС-30, РГС-50
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 39 |
| Поверителей | 3 |
| Актуальность данных | 25.11.2024 |
