| Номер в госреестре | 81148-20 |
| Наименование СИ | Установка пикнометрическая ПУ-01 |
| Изготовитель | Федеральное государственное унитарное предприятие "Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии" (ФГУП "СНИИМ"), г. Новосибирск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка пикнометрическая ПУ-01 (далее - установка) предназначена для прецизионных измерений плотности жидкости в условиях транспортирования по технологическим трубопроводам, а также в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Росстандарта №2603 от 01.11.2019 г. для проведения поверки и калибровки поточных преобразователей плотности жидкости и каналов измерений плотности счетчиков-расходомеров массовых в условиях эксплуатации.
Принцип действия установки основан на пикнометрическом методе измерений плотности жидкости с помощью пикнометров напорных ПН. Сущность метода состоит в определении масс известных объёмов жидкости, отобранных из трубопровода в два соединенных последовательно пикнометра при температуре и давлении в трубопроводе. Плотность жидкости находят как среднее значение из частных от деления разности масс заполненных и пустых пикнометров на соответствующие значения объёмов пикнометров при условиях отбора проб жидкости. Массы пустых и заполненных пикнометров определяют на весах неавтоматического действия II класса точности в соответствии с ГОСТ OIML R76-1-2011 методом замещения набором эталонных гирь класса точности Е2 в соответствии с ГОСТ OIML R111-1 -2009. Давление и температуру исследуемой жидкости определяют в момент отбора пробы жидкости в пикнометры при помощи манометров электронных для точных измерений МТИ-100 и термометров цифровых малогабаритных ТЦМ 9410 в комплекте с термопреобразователями сопротивления ТТЦ01 -180, входящих в комплект установки.
Наименования типов средств измерений, входящих в комплект установки, регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений, класс точности применяемых весов и гирь из состава установки, приведены в таблице 3 раздела Комплектность средства измерений.
Конструктивно установка состоит из следующих основных частей: гидравлического блока, двух блоков напорных пикнометров, электронных весов с набором гирь. В гидравлическом блоке установки размещены технологические трубопроводы, быстросъемные соединения для подключения гибких рукавов высокого давления и блока напорных пикнометров, запорная арматура, термокарманы для термопреобразователей сопротивления из комплекта термометров, манометры электронные, термометры, термопреобразователи сопротивления и ротаметр. Ротаметр предназначен для определения наличия протока исследуемой жидкости через трубопроводы гидравлического блока установки, метрологические характеристики ротаметра не нормируются. Гидравлический блок предназначен для подключения к трубопроводу с исследуемой жидкостью посредством гибких рукавов высокого давления и подачи исследуемой жидкости в блок напорных пикнометров. Блок напорных пикнометров подключают к технологическим трубопроводам гидравлического блока посредством гибких рукавов высокого давления с быстросъемными соединениями. Блок напорных пикнометров состоит из термоизолирующего футляра и двух соединенных последовательно пикнометров напорных ПН. В зависимости от свойств исследуемой жидкости и условий перекачки жидкости по трубопроводу при измерениях плотности может применяться блок напорных пикнометров с пикнометрами ПН, исполнения ПН-01 или блок напорных пикнометров с пикнометрами ПН, исполнения ПН-02.
Наименование установки Установка пикнометрическая ПУ-01, маркировка взрывозащиты 0 ExiaIIBT6GaX, заводской номер установки 01, масса установки 80 кг, месяц, год изготовления 11/2019 г. приведены на шильде наружной поверхности крышки гидравлического блока установки.

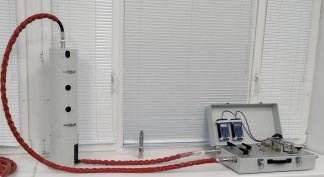

Общий вид гидравлического блока установки с подключенным блоком напорных пикнометров, находящимся в положении для измерений плотности показан на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений плотности жидкости, кг/м3 | от 700 до 1200 |
| Допускаемые границы абсолютной погрешности измерений плотности жидкости при доверительной вероятности 0,95, кг/м3 | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - рабочее давление исследуемой жидкости, МПа, не более: | 6,3 |
| - температура исследуемой жидкости, °С: | от 0 до +50 |
| - температура окружающей среды, °С: а) при отборе пробы жидкости в пикнометры б) при взвешивании пикнометров | от -25 до +50 по спецификации на весы |
| - относительной влажность окружающей среды, % не более: а) при отборе пробы жидкости в пикнометры б) при взвешивании пикнометров | 100 по спецификации на весы |
| Масса установки, кг, не более | 80 |
| Г абаритные размеры установки, мм (основной кейс), не более: - высота - ширина - длина | 350 550 900 |
| Маркировка взрывозащиты | Ex II Gb IIB T6 |
| Срок службы установки, лет, не менее | 10 |
наносится в центральной части титульного листа руководства по эксплуатации на установку типографским способом.
Таблица 3 - Комплектность установки ПУ-01
| Наименование | Обозначение | Количество |
| Установка пикнометрическая ПУ-01, в составе: | ПУ-01 | 1 шт. |
| - пикнометры напорные ПН, регистрационный № 79549-20 | ПН-01 | 2 шт. |
| ПН-02 | 2 шт | |
| - термометры цифровые малогабаритные в комплекте с термопреобразователями сопротивления, регистрационный № 6835517 | ТЦМ 9410ЕхтМШ050/ГП ТТЦ01-180 | 2 шт. 2 шт. |
| - манометры электронные для точных измерений, регистрационный № 61041-15 | МТИ- 100Ех/М2НГ 0ExiaIIBT6 X t4070 | 2 шт. |
| Наименование | Обозначение | Количество |
| - весы неавтоматического действия, регистрационный № 54411-13 | Cubis MSE6202S | 1 шт. |
| - гири класса точности Е2 по ГОСТ OIMLR 111-1-2009, регистрационный №52768-13 с номинальными массами: - 0,5 кг - 1,0 кг - 2,0 кг | - | 1 комплект: 1 шт. 1 шт. 2 шт. |
| - ротаметр Parker UCC | FM26232212 | 1 шт. |
| - рукава высокого давления с быстросъемными соединениями | - | 1 комплект |
| - инструмент | - | 1 комплект |
| - запасные части и принадлежности | - | 1 комплект |
| Руководство по эксплуатации | СНМК 414123.025.00.00.00 РЭ | 1 экз. |
| Паспорт | СНМК 414123.025.00.000.01 ПС | 1 экз. |
| Методика поверки | МП 2302-0137-2020 | 1 экз. |
осуществляется по документу МП 2302-0137-2020 «ГСИ. Установка пикнометрическая ПУ-01. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13.11 .2020 г.
Основные средства поверки:
в соответствии с методиками поверки средств измерений, входящих в состав установки.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт на установку.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерения плотности, утвержденная Приказом Росстандарта от 01.11.2019 г. № 2603
СНМК.414123.025.00.000.000 Техническая документация Федерального государственного унитарного предприятия «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
