Весы электронные платформенные ВЭП "СХТ", 81155-20

81155-20
Весы электронные платформенные ВЭП «СХТ» (далее - весы) предназначены для статических измерений массы различных грузов.
Карточка СИ
Номер в госреестре 81155-20
Наименование СИ Весы электронные платформенные
Обозначение типа СИ ВЭП "СХТ"
Изготовитель Общество с ограниченной ответственностью "Торгово-производственная компания "СХТ" (ООО "ТПК СХТ"), Ростовская область, г. Зверево
Год регистрации 2020
Срок свидетельства 31.12.2025
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Весы электронные платформенные ВЭП «СХТ» (далее - весы) предназначены для статических измерений массы различных грузов.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее-датчик), возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, пропорциональный его массе. Сигнал поступает в весоизмерительный прибор, где происходит его дальнейшая обработка и индикация результатов измерений.

Конструктивно весы состоят из грузоприемного устройства (ГПУ) и прибора весоизмерительного (индикатор п.Т2.2.2 ГОСТ OIML R 76-1-2011 или терминал п.Т2.2.5 ГОСТ OIML R 76-1-2011).

В конструкции весов используются датчики весоизмерительные тензорезисторные SQC производства фирмы «Ningbo BENUI Electric Co., Ltd», Китай (регистрационный номер в Федеральном информационном фонде 59556-14), или датчики весоизмерительные тензорезисторные BSA, BCM производства фирмы «CAS Согрогайоп», Республика Корея (регистрационный номер в Федеральном информационном фонде 51261-12), или датчики весоизмерительные тензорезисторные C и H модификации Н4 производства фирмы ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер в Федеральном информационном фонде 53636-13), или датчики весоизмерительные тензорезисторные модификации Н2 и H11 производства фирмы ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково (регистрационный номер в Федеральном информационном фонде 55200-13), или датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column модификации Н8С, НМ8С производства фирмы "Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)", Китай (регистрационный номер в Федеральном информационном фонде 55371-19), или датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB модификации SQB-A, SQBB производства фирмы "Keli Sensing Technology (Ningbo) Co., Ltd.", Китай (регистрационный номер в Федеральном информационном фонде 57673-14).

Для предоставления результатов взвешивания и управления весами применяются индикатор весоизмерительный СКИ-12 производства фирмы ООО «Компания Скейл», г. Москва (регистрационный номер в Федеральном информационном фонде 58661-14), или прибор весоизмерительный CI-200A производства фирмы «CAS Сorporation», Республика Корея (регистрационный номер в Федеральном информационном фонде 50968-12), или прибор весоизмерительный WE 2107 производства фирмы "Hottinger Baldwin (Suzhou)

Electronic Measurement Technology Co., Ltd.", Китай (регистрационный номер в Федеральном информационном фонде 61808-15), или весовой преобразователь ТВ-003/05Н производства фирмы ЗАО «ВИК «Тензо-М», Московская область, Люберецкий р-н, п. Красково.

ГПУ устанавливается на 4 опоры и могут быть транспортированы к месту эксплуатации. Для корректной установки на корпусе весов имеется индикатор положения уровня.

Модификации весов отличаются пределами взвешивания, величиной поверочного интервала и габаритными размерами ГПУ. Полный перечень модельного ряда представлен в таблице 5.

Модификации имеют следующее обозначение:

ВЭП «СХТ» -[1]-[2], где

[1]    - максимальная нагрузка (Max) весов;

[2]    - шифр исполнения ГПУ (соответствующие данные указаны в таблице 5).

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство первоначальной установки нуля (T.2.7.2.4);

-    устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

-    показывающее устройство с расширением (Т.2.6).

Маркировка весов выполнена в виде таблички, закрепленной на грузоприемном устройстве, на которой нанесены следующие данные:

-    знак утверждения типа;

-    обозначение весов в виде «ВЭП «СХТ»;

-    обозначение моделей весов в виде [1]-[2];

-    класс точности весов по ГОСТ OIML R 76-1-2011 в виде «Средний (III)»;

-    значение максимальной нагрузки в виде Мах=......;

-    значение минимальной нагрузки в виде Min=.......;

-    действительная цена деления в виде d=.........;

-    цена поверочного деления в виде е=....;

-    диапазон рабочих температур в виде: -40 °С/ +50 °С;

-    заводской номер;

-    год выпуска;

-    наименование предприятия-изготовителя.

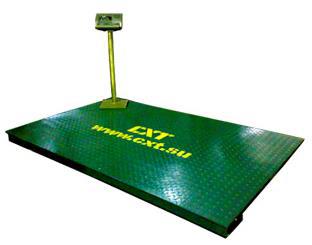

Общий вид весов, весоизмерительных тензорезисторных датчиков, приборов(индикаторов) весоизмерительных, а также мест пломбирования представлены на рисунках 1 - 4.

Г

BSA

(CAS)

H2

(Тензо-М)

BSM    SQB-A, SQBB

(CAS)

Рисунок 2 - Общий вид весоизмерительных тензорезисторных датчиков

WE 2107

Рисунок 3 - Общий вид приборов(индикаторов) весоизмерительных

СКИ-12    WE 2107    CI-200A

Рисунок 4 - Места пломбировки приборов (индикаторов) весоизмерительных

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя. Для предотвращения воздействий и защиты законодательно контролируемых параметров служат скрытая кнопка для доступа к меню калибровки и административный пароль. Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1 .

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

СКИ- 12

WE2107

CAS

CI-200A

ТВ

Номер версии

(идентификационный номер) ПО

V-1.XX

P7X

1.20, 1.21, 1.22

С.4.002

Цифровой идентификатор ПО

-

-

-

-

Технические характеристики

Класс точности весов средний (III) по ГОСТ OIML R 76-1-2011.

Обозначение модели весов, максимальная нагрузка (Мах), минимальная нагрузка (Min), поверочный интервал весов (е), действительная цена деления (d) и число поверочных интервалов (n) приведены в таблице 2.

Таблица 2 - Основные метрологические характеристики

Модель весов

Мах, кг

Min, кг

г

к

43

II

е

n

1

2

3

4

5

ВЭП «СХТ» 0,3-[2]

300

2

0,1

3000

ВЭП «СХТ» 0,5-[2]

500

4

0,2

2500

ВЭП «СХТ» 0,8-[2]

800

10

0,5

1600

ВЭП «СХТ» 1-[2]

1000

10

0,5

2000

ВЭП «СХТ» 1,5-[2]

1500

10

0,5

3000

ВЭП «СХТ» 2-[2]

2000

20

1,0

2000

ВЭП «СХТ» 2,5-[2]

2500

20

1,0

2500

ВЭП «СХТ» 3 -[2]

3000

20

1,0

3000

ВЭП «СХТ» 4-[2]

4000

40

2,0

2000

ВЭП «СХТ» 5-[2]

5000

40

2,0

2500

ВЭП «СХТ» 10-[2]

10000

100

5,0

2000

ВЭП «СХТ» 15-[2]

15000

100

5,0

3000

ВЭП «СХТ» 20-[2]

20000

200

10,0

2000

1

2

3

4

5

ВЭП «СХТ» 25-[2]

25000

200

10,0

2500

ВЭП «СХТ» 30-[2]

30000

200

10,0

3000

ВЭП «СХТ» 40-[2]

40000

400

20,0

2000

Таблица 3 - Метрологические характеристики

Характеристика

Значение

Пределы допускаемой погрешности весов при первичной поверке (в эксплуатации) в единицах цены поверочного деления (е):

от Min до 500е включ.

±0,5 e (1,0 e)

св. 500е до 2000е включ.

±1,0 e (2,0 e)

св. 2000е до Max включ.

±1,5 e (3,0 e)

Пределы допускаемой погрешности устройства установки на нуль, в единицах цены поверочного деления (е)

±0,25е

Реагирование, в единицах поверочного интервала весов (е)

1,4 е

Невозврат к нулю, в единицах поверочного интервала весов (е)

±0,5е

Таблица 4 - Технические характеристики

Характеристика

Значение

Особые границы рабочих температур (Tmin, Tmax), °С для ГПУ весов с датчиками:

- SQC; CAS (BSA, BCM); Тензо-М (Н4), (Н2); Bend Beam (B6E, H6E)

от -10 до +40

- Single Shear Beam (Н8С, НМ8С)

от -30 до +40

- SQB-A, SQBB

от -40 до +50

Диапазон рабочих температур для приборов весоизмерительных, °С

от -10 до +40

Параметры электропитания весов:

- напряжение питания, В

от 187 до 242

- частота питающей сети, Гц

от 49 до 51

Потребляемая мощность, ВА, не более

15

Вероятность безотказной работы за 1000 часов, %

0,98

Средний срок службы, лет, не менее

10

Обозначения весов, количество платформ грузоприемного устройства (ГПУ) (N), количество тензорезисторных датчиков (количество датчиков), размеры грузоприемных платформ (ГП), масса каждой платформы ГПУ указаны в таблице 5.

Таблица 5 - Технические характеристики

Обозначение весов

Количество платформ ГПУ, (N)

Кол-во

датчиков

Габаритные размеры ГП, не более длина, ширина, высота, мм

Масса ГП, кг не более

1

2

3

4

5

ВЭП «СХТ» 0,3-[2]

1-2

4-6

8000, 4000, 500

1900

ВЭП «СХТ» 0,5-[2]

1-2

4-6

8000, 4000, 500

1900

ВЭП «СХТ» 0,8-[2]

1-2

4-8

8000, 4000, 500

1900

ВЭП «СХТ» 1-[2]

1-2

4-8

8000, 4000, 500

1900

ВЭП «СХТ» 1,5-[2]

1-2

4-8

8000, 4000, 500

1900

ВЭП «СХТ» 2-[2]

1-2

4-8

8000, 4000, 500

1900

1

2

3

4

5

ВЭП «СХТ» 2,5-[2]

1-2

4-8

8000, 4000, 500

1900

ВЭП «СХТ» 3-[2]

1-2

4-8

8000, 4000, 500

1900

ВЭП «СХТ» 4-[2]

1-2

4-8

8000, 4000, 500

2760

ВЭП «СХТ» 5-[2]

1-2

4-8

8000, 4000, 500

2760

ВЭП «СХТ» 10-[2]

1-2

4-8

8000, 4000, 500

3410

ВЭП «СХТ» 15-[2]

1-2

4-8

8000, 4000, 500

3970

ВЭП «СХТ» 20-[2]

1-2

4-8

8000, 4000, 500

4620

ВЭП «СХТ» 25-[2]

1-2

4-8

8000, 4000, 500

4620

ВЭП «СХТ» 30-[2]

1-2

4-8

8000, 4000, 500

4620

ВЭП «СХТ» 40-[2]

1-2

4-8

8000, 4000, 500

4620

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на боковой стенке грузоприемного устройства методом гравировки и на титульный лист «Руководства по эксплуатации» методом типографской печати.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы электронные платформенные ВЭП «СХТ»

-

1 шт

Паспорт (Руководство по эксплуатации)

-

1 шт

Руководство пользователя прибора весоизмерительного

-

1 шт

Поверка

осуществляется по документу ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» приложение ДА «Методика поверки весов».

Основные средства поверки:

Рабочие эталоны 4-го разряда согласно Приказу Росстандарта № 2818 от 29.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерения массы», соответствующие классу точности М1 по ГОСТ OIML R 111-1-2009.

Идентификационные данные, а также процедура идентификации программного обеспечения, приведены в паспорте (руководстве по эксплуатации) на весы.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 4.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Приказ Росстандарта № 2818 от 29.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерения массы»

ТУ 28.29.31-002-35999537-2019 Весы электронные платформенные ВЭП «СХТ». Технические условия
