| Номер в госреестре | 81156-20 |
| Наименование СИ | Аппаратура управления виброиспытаниями VENZO серии 800 |
| Изготовитель | DynaTronic Corporation Ltd., Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура управления виброиспытаниями VENZO серии 800 (далее - аппаратура) предназначена для измерений параметров вибрации и удара (виброускорения, виброскорости, виброперемещения, ударного ускорения) и управления вибростендами.
Принцип работы аппаратуры основан на осуществлении непрерывного приема, усиления и преобразования аналоговых сигналов от первичных преобразователей, формировании сигнала для управления вибростендом и обмене информацией с персональным компьютером. С помощью программного обеспечения производится формирование заданий на проведение испытаний, формирование сигнала управления, анализ виброотклика, автоматическое регулирование и поддержание параметров вибрации, а также протоколирование результатов испытаний. По результатам анализа входных сигналов аппаратура формирует выходной управляющий сигнал.
Аппаратура состоит из следующих основных узлов:
- входных измерительных каналов (от 1 до 16, в зависимости от модификации), работающих с преобразователями вибрации и удара (в состав не входят), имеющими выход по напряжению («вольтовые» или типа DeltaTron, ICP, IEPE) и по заряду (Charge);
- одного или двух (в зависимости от модификации) выходных каналов управления виброиспытаниями;
- встроенного калибратора;
- интерфейса связи с компьютером.
Каждый измерительный канал включает в себя 8-ми разрядный аттенюатор входных сигналов, усилитель, снабженный частотными фильтрами, 24-х разрядный аналого-цифровой преобразователь входных каналов.
Аппаратура управления виброиспытаниями VENZO серии 800 выпускается в следующих модификациях: VENZO 820, VENZO 880 и VENZO 8160, которые отличаются максимальным количеством входных и выходных каналов. Количество используемых каналов определяется лицензией, поставляемой изготовителем.
Общий вид аппаратуры управления виброиспытаниями VENZO серии 800 представлен на рисунке 1.

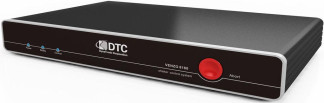

Рисунок 1 - Общий вид аппаратуры управления виброиспытаниями VENZO серии 800
Программное обеспечение (далее - ПО) служит для передачи измерительной информации, поступающией от первичных преобразователей на измерительный канал с целью сбора, обработки, и управления алгоритмом работы аппаратуры. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурами.
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой аппаратуры и процессом измерений. Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VibExpert |
| Номер версии ПО | 1.0 и выше |
| Цифровой идентификатор ПО | BBF6068C85EABT3758891AA18E599E2D |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Диапазоны значений коэффициента преобразования: - виброускорения, мВ/(мс-2) - виброскорости, мВ/(ммс-1) - виброперемещения, мВ/мкм | от 0,1 до 1000 от 0,1 до 1000 от 0,1 до 1000 |
| Диапазон измерений виброускорения при коэффициенте преобразования 10 мВ/(м-с"2), м/с2 | от 0,1 до 1000 |
| Диапазон измерений виброскорости при коэффициенте преобразования 10 мВ/(мм-с-1), мм/с | от 0,1 до 1000 |
| Диапазон измерений виброперемещения при коэффициенте преобразования 10 мВ/мкм, мкм | от 0,1 до 1000 |
| Наименование характеристики | Значение |
| Диапазон рабочих частот при измерении виброускорения, виброскорости и виброперемещения, Г ц | от 0,01 до 20000 |
| Диапазон измерения ударного ускорения при коэффициента преобразования 0,1 мВ/(м-с"2), м/с2 | от 100 до 105 |
| Диапазон измерений длительности импульса ударного ускорения, мс | от 0,5 до 5000 |
| Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости, виброперемещения и ударного ускорения, % | ±1 |
| Диапазоны входного напряжения аналоговых входов, В | ±0,1; ±1; ±10 |
| Диапазон рабочих частот для аналоговых входов, Гц | от 0,01 до 80000 |
| Количество измерительных каналов: - VENZO 820 | 2 |
| - VENZO 880 | 8 |
| - VENZO 8160 | 16 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 90 до 280 от 50 до 60 |
| Потребляемая мощность, ВА, не более: | |
| - VENZO 820 | 10 |
| - VENZO 880 | 20 |
| - VENZO 8160 | 20 |
| Габаритные размеры (длинахширинахвысота), мм, не более: | |
| - VENZO 820 | 290x210x60 |
| - VENZO 880 | 390x280x60 |
| - VENZO 8160 | 435x280x60 |
| Масса, кг, не более: | |
| - VENZO 820 | 2,6 |
| - VENZO 880 | 4,2 |
| - VENZO 8160 | 5,0 |
| Условия эксплуатации: - температура окружающей среды, °С | от -30 до +70 |
| Средний срок службы, лет | 10 |
наносится на корпус аппаратуры методом наклейки и на руководство по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Аппаратура управления виброиспытаниями VENZO серии 800 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 204/3-04-2020 | 1 экз. |
| Программное обеспечение | 1 шт. |
осуществляется по документу МП 204/3-04-2020 «ГСИ. Аппаратура управления виброиспытаниями VENZO серии 800. Методика поверки», утвержденному ФГУП «ВНИИМС» 16 июня 2020 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10), мультиметр 3458А (рег. № 25900-03), генератор сигналов специальной формы AFG-73051 (рег. № 53065-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования Техническая документация DynaTronic Corporation Ltd., Китай
| Зарегистрировано поверок | 65 |
| Поверителей | 5 |
| Актуальность данных | 17.11.2024 |
