Анализаторы хроматографические автоматические ACA, 81157-20

81157-20
Анализаторы хроматографические автоматические ACA (далее - анализаторы) предназначены для измерения массовых концентраций: бензола, толуола, этилбензола, м-ксилола, п-ксилола, о-ксилола, хлорбензола, стирола, диметилбензола (смесь о-, м-, п-изомеров), индивидуальных предельных углеводородов С1Н4-С10Н22, смесей предельных углеводородов С1Н4-С5Н12 и С6Н14-С10Н22 в атмосферном воздухе.
Карточка СИ
Номер в госреестре 81157-20
Наименование СИ Анализаторы хроматографические автоматические
Обозначение типа СИ ACA
Изготовитель Открытое акционерное общество "Лига" (ОАО "Лига"), г. Саратов
Год регистрации 2020
Срок свидетельства 31.12.2025
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы хроматографические автоматические ACA (далее - анализаторы) предназначены для измерения массовых концентраций: бензола, толуола, этилбензола, м-ксилола, п-ксилола, о-ксилола, хлорбензола, стирола, диметилбензола (смесь о-, м-, п-изомеров), индивидуальных предельных углеводородов С1Н4-С10Н22, смесей предельных углеводородов С1Н4-С5Н12 и С6Н14-С10Н22 в атмосферном воздухе.

Описание

Анализаторы выпускаются в двух модификациях BTEX и HC. Принцип действия анализаторов основан на хроматографическом разделении компонентов пробы, предконцентрировании пробы и фото-ионизационном детектировании (модификация BTEX) или пламенно-ионизационном детектировании без предварительной концентрации пробы (модификация HC).

Анализаторы конструктивно представляют собой одноблочные стационарные приборы.

В корпусе анализаторов обеих модификаций расположены: побудитель (насос) для отбора проб воздуха, система переключения газовых потоков, электрические платы, термостат(ы) с хроматографическими колонками, регуляторы расхода и давления газа (электронные и/или механические), детектор(ы). В анализаторах модификации BTEX дополнительно располагается устройство предварительного концентрирования пробы.

Компоненты, определяемые анализаторами в модификациях BTEX и HC, приведены в таблице 2.

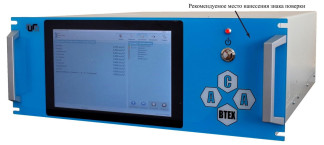

Общий вид анализаторов и обозначение места нанесения знака поверки представлены на рисунках 1 и 2. Анализаторы могут иметь незначительные внешние отличия от представленных, не влияющие на их метрологические характеристики.

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

Программное обеспечение

Анализаторы снабжены программным обеспечением, предназначенным для управления их работой. Программное обеспечение позволяет контролировать стадии выполнения анализа, запускать и останавливать процесс измерения, отображать результаты измерений.

Программное обеспечение идентифицируется через меню пользователя путем вывода на экран окна программы с номером версии и цифровым идентификатором.

Уровень защиты встроенного программного обеспечения анализаторов «средний» в соответствии с Р 50.2.077—2014.

Программное обеспечение не влияет на метрологические характеристики анализаторов. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО (свидетельство о государственной регистрации)

«Лига-Автохром» (Свидетельство № 2015613006 от 12.01.2015)

Номер версии (идентификационный номер) ПО

не ниже 1.5.0.1580

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

da83f56104a7fecb37c9cf01d3d71db0

Алгоритм вычисления цифрового идентификатора ПО

MD5 Hash

Примечание - Значение контрольной суммы, указанное в таблице, относится только к файлам ПО указанной версии

Таблица 2 - Метрологические характеристики

Модификация

Компонент

Диапазон измерений

Пределы допускаемой

анализатора

ACA

(определяемое

вещество)

массовой концентрации,

мг/м3

относительной погрешности, %

Бензол

Толуол

Этилбензол

п-Ксилол

0,005-6

±20

BTEX

м-Ксилол

о-Ксилол

Хлорбензол

Стирол

Диметилбензол (смесь о-, м-, п- изомеров)

0,015-18

±20

Метан

Этан

Пропан

5-300

±20

Изобутан

Изопентан

Пентан

5-1000

±20

Бутан

5-2000

±20

НС

Смесь предельных углеводородов С1Н4-С5Н12

35-2100

±20

Гексан

5-600

±20

Гептан

Октан

5-100

±20

Нонан

Декан

Смесь предельных

углеводородов

С6Н14-С10Н22

25-500

±20

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры сети электрического питания:

- напряжение переменного тока, В

от 187 до 242

- частота переменного тока, Гц

50±1

Потребляемая мощность, ВА, не более

500

Электрическое сопротивление изоляции, МОм, не менее

20

Габаритные размеры, мм, не более:

- высота

223

- ширина

483

- длина

660

Масса, кг, не более:

35

Наименование характеристики

Значение

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха (при 30 °С и более низких температурах, без конденсации влаги), %, не более

-    атмосферное давление, кПа

от +15 до +35 75

от 84 до 106,7

Знак утверждения типа

наносится на маркировочную табличку, расположенную на задней панели прибора, и на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор хроматографический автоматический АСА1

-

1 шт.

Кабель питания

-

1 шт.

Паспорт

УФКВ 619.0097 ПС

1 экз.

Руководство по эксплуатации анализатора

УФКВ 619.0097 РЭ

1 экз.

Методика поверки

УФКВ 619.0097 МП

1 экз.

Комплект ЗИП2

-

1 компл.

Модификация определяется при заказе 2Согласно ведомости ЗИП

Поверка

осуществляется по документу УФКВ 619.0097 МП «ГСИ. Анализаторы хроматографические автоматические ACA. Методика поверки», утверждённому ФГУП «ВНИИМС» 25.11.2020 г. Основные средства поверки:

-    рабочий эталон 1-го разряда по приказу Росстандарта № 2664 от 14.12.2018 г. -генератор газовых смесей ГГС-03-03, регистрационный номер в ФИФ - 62151-15;

-    рабочие эталоны 1-го разряда по приказу Росстандарта № 2664 от 14.12.2018 г.:

-    ГСО 10528-2014 состава искусственной газовой смеси на основе бензола, толуола, этилбензола, диметилбензолов, хлорбензола, стирола в воздухе;

-    ГСО 10540-2014 состава искусственной газовой смеси на основе углеводородных газов: предельные углеводороды (С1Н4-С10Н22) в воздухе;

-    ГСО 10540-2014 состава искусственной газовой смеси на основе н-бутана, н-пентана, н-гексана в воздухе;

-    поверочный нулевой газ воздух марка «А», ТУ 6-21-5-82 (с изм. 1-6).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится на правый верхний угол лицевой панели анализатора или на свидетельство о поверке.

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Лист № 6 Всего листов 6

Нормативные документы

Приказ Росстандарта № 2664 от 14.12.2018 г. Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

Приказ Министерства природных ресурсов и экологии Российской Федерации № 425 от 07.12.2012 г. Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха Общие технические условия

РД 52.04.186-89 Руководство по контролю загрязнения атмосферы ТУ 26.51.53.110-073-12259462-19 Анализаторы хроматографические автоматические ACA. Технические условия
