| Номер в госреестре | 81160-20 |
| Наименование СИ | Аппаратура измерения ударного импульса VENZO серии 600 |
| Изготовитель | DynaTronic Corporation Ltd., Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура измерения ударного импульса VENZO серии 600 (далее - аппаратура) предназначена для измерений ударного ускорения ударных стендов или вибростендов.
Принцип работы аппаратуры основан на осуществлении непрерывного приема, усиления и преобразования аналоговых сигналов от первичных преобразователей, записи полученных сигналов и обмене информацией с персональным компьютером. Полученный ударный импульс сравнивается с требуемой формой и выдается результат пользователю.
Аппаратура состоит из следующих основных узлов:
- входных измерительных каналов (от 1 до 8, в зависимости от модификации), работающих с преобразователями вибрации и удара (в состав не входят), имеющими выход по напряжению («вольтовые» или типа DeltaTron, ICP, IEPE) и по заряду (Charge);
- одного или двух (в зависимости от модификации) выходных каналов;
- встроенного калибратора;
- интерфейса связи с компьютером.
Каждый измерительный канал включает в себя 8-ми разрядный аттенюатор входных сигналов, усилитель, снабженный частотными фильтрами, 24-х разрядный аналого-цифровой преобразователь входных каналов.
Аппаратура измерения ударного импульса VENZO серии 600 выпускается в следующих модификациях: VENZO 640 и VENZO 680, которые отличаются максимальным количеством входных и выходных каналов. Количество используемых каналов определяется лицензией, поставляемой изготовителем.
Общий вид аппаратуры измерения ударного импульса VENZO серии 600 представлен на рисунке 1.

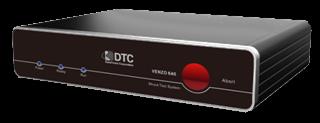

Рисунок 1 - Общий вид аппаратуры измерения ударного импульса VENZO серии 600
Программное обеспечение (далее - ПО) служит для передачи измерительной информации, поступающей от первичных преобразователей на измерительный канал с целью сбора, обработки, и управления алгоритмом работы аппаратуры. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурами.
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой аппаратуры и процессом измерений. Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ShockExpert |
| Номер версии ПО | 1.0 и выше |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны значений коэффициента преобразования, мВ/(мс-2) | от 0,1 до 1000 |
| Диапазон измерений ударного ускорения при значении коэффициента преобразования 0,1 мВ/(м-с-2), м/с2 | от 196 до 98000 |
| Диапазон измерений длительности импульса ударного ускорения, мс | от 0,5 до 5000 |
| Пределы допускаемой относительной погрешности измерений ударного ускорения, % | ±1 |
| Диапазоны входного напряжения аналоговых входов, В | ±0,1; ±1; ±10 |
| Диапазон рабочих частот для аналоговых входов, Гц | от 0,01 до 80000 |
| Максимальное количество измерительных каналов: - VENZO 640 | 4 |
| - VENZO 680 | 8 |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Г ц | от 50 до 60 |
| Потребляемая мощность, ВА, не более: - VENZO 640 | 10 |
| - VENZO 680 | 20 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - VENZO 640 | 290x210x60 |
| - VENZO 680 | 390x280x60 |
| Масса, кг, не более: | |
| - VENZO 640 | 2,6 |
| - VENZO 680 | 4,2 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -30 до +70 |
| Средний срок службы, лет | 10 |
наносится на корпус аппаратуры методом наклейки и на руководство по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Аппаратура измерения ударного импульса VENZO серии 600 | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 204/3-05-2020 | 1 экз. |
| Программное обеспечение | 1 шт. |
осуществляется по документу МП 204/3-05-2020 «ГСИ. Аппаратура измерения ударного импульса VENZO серии 600. Методика поверки», утвержденному ФГУП «ВНИИМС» 16 июня 2020 г.
Основные средства поверки: генератор сигналов специальной формы AFG-73051 (рег. № 53065-13), мультиметр 3458А (рег. № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования
Техническая документация DynaTronic Corporation Ltd., Китай
Всего листов 4
