| Номер в госреестре | 81161-20 |
| Наименование СИ | Машины координатные измерительные портальные CRYSTA-Apex S серии 191 с пятиосевой поворотной измерительной головкой REVO |
| Изготовитель | Mitutoyo Corporation, Япония |
| Год регистрации | 2020 |
| Срок свидетельства | 31.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатные измерительные портальные CRYSTA-Apex S серии 191 с пятиосевой поворотной измерительной головкой REVO (далее КИМ) являются стационарными машинами и предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей.
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой расположена пятиосевая измерительная головка. Перемещение центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности. Конструкция КИМ портальная, с неподвижным гранитным измерительным столом, боковым приводом портала.
Перемещение измерительной головки по направляющим вдоль осей обеспечивается электродвигателями постоянного тока. Все электродвигатели, считывающие головки, измерительные шкалы, приводные механизмы и направляющие по осям закрыты защитными панелями. КИМ оснащены встроенной системой компенсации температурных погрешностей.
КИМ оснащены контактной пятиосевой измерительной головкой REVO или REVO-2 с датчиками RSP2, RSP3 (RSP3-1, RSP3-2, RSP3-3, RSP3-4, RSP3-6).
Измерения производится в ручном и автоматическом (CNC) режимах. В ручном режиме управления перемещение головки осуществляется при помощи пульта управления. В автоматическом режиме - с помощью программного обеспечения, установленного на компьютер.
КИМ выпускаются в разных модификациях, различающихся габаритными размерами и метрологическими характеристиками.
Опломбирование от несанкционированного доступа не предусмотрено.

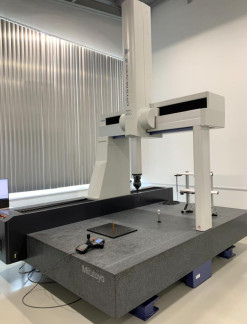

Общий вид КИМ представлен на рисунке 1.
КИМ оснащены универсальным программным обеспечением (далее - ПО) MCOSMOS, MiCAT Planner или MODUS. MCOSMOS - программное обеспечение, позволяющее создавать управляющие программы для выполнения измерений на КИМ, производить анализ полученных данных, вычислять допуски и создавать графические и текстовые отчеты по результатам измерений. MiCAT Planner и MODUS - аналогичные по применению MCOSMOS.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. WIBU (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения КИМ соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | MCOSMOS | MiCAT Planner | MODUS |
| Номер версии (идентификационный номер) ПО | 4.Х и выше | 1.X и выше | 1.X и выше |
| Цифровой идентификатор ПО | - | - | - |
| Серия | Наименование | Модификация | Диапазон измерений, мм | Габаритные размеры, мм | Масса, | ||||
| КИМ | машины | X | Y | Z | длина | ширина | высота | кг | |
| S 9106 | От 0 до 900 | От 0 до 1000 | От 0 до 600 | 2000 | 1670 | 2730 | 2267 | ||
| S 9108 | От 0 до 900 | От 0 до 1000 | От 0 до 800 | 2000 | 1670 | 3130 | 2287 | ||
| S 9166 | От 0 до 900 | От 0 до 1600 | От 0 до 600 | 2740 | 1670 | 2730 | 2969 | ||
| S 9168 | От 0 до 900 | От 0 до 1600 | От 0 до 800 | 2740 | 1670 | 3130 | 2999 | ||
| S 9206 | От 0 до 900 | От 0 до 2000 | От 0 до 600 | 3220 | 1670 | 2730 | 4052 | ||
| S 9208 | От 0 до 900 | От 0 до 2000 | От 0 до 800 | 3220 | 1670 | 3130 | 4082 | ||
| S 121210 | От 0 до 1200 | От 0 до 1200 | От 0 до 1000 | 2545 | 2200 | 3645 | 4050 | ||
| S 122010 | От 0 до 1200 | От 0 до 2000 | От 0 до 1000 | 3345 | 2200 | 3645 | 6150 | ||
| S 123010 | От 0 до 1200 | От 0 до 3000 | От 0 до 1000 | 4345 | 2200 | 3645 | 9110 | ||
| S 162012 | От 0 до 1600 | От 0 до 2000 | От 0 до 1200 | 3600 | 2700 | 4140 | 9300 | ||
| S 163012 | От 0 до 1600 | От 0 до 3000 | От 0 до 1200 | 4600 | 2700 | 4140 | 10600 | ||
| 191 | CRYSTA-Apex | S 164012 | От 0 до 1600 | От 0 до 4000 | От 0 до 1200 | 5600 | 2700 | 4190 | 14800 |
| S 165012 | От 0 до 1600 | От 0 до 5000 | От 0 до 1200 | 6600 | 2700 | 4240 | 19500 | ||
| S 162016 | От 0 до 1600 | От 0 до 2000 | От 0 до 1600 | 3600 | 2700 | 4940 | 9300 | ||
| S 163016 | От 0 до 1600 | От 0 до 3000 | От 0 до 1600 | 4600 | 2700 | 4940 | 10600 | ||
| S 164016 | От 0 до 1600 | От 0 до 4000 | От 0 до 1600 | 5600 | 2700 | 4990 | 14800 | ||
| S 165016 | От 0 до 1600 | От 0 до 5000 | От 0 до 1600 | 6600 | 2700 | 5040 | 19500 | ||
| S203016 | От 0 до 2000 | От 0 до 3000 | От 0 до 1600 | 4600 | 3100 | 4990 | 14100 | ||
| S203020 | От 0 до 2000 | От 0 до 3000 | От 0 до 2000 | 4600 | 3100 | 5790 | 14150 | ||
| S204016 | От 0 до 2000 | От 0 до 4000 | От 0 до 1600 | 5600 | 3100 | 5040 | 19400 | ||
| S204020 | От 0 до 2000 | От 0 до 4000 | От 0 до 2000 | 5600 | 3100 | 5840 | 19450 | ||
| S205016 | От 0 до 2000 | От 0 до 5000 | От 0 до 1600 | 6600 | 3100 | 5140 | 28000 | ||
| S205020 | От 0 до 2000 | От 0 до 5000 | От 0 до 2000 | 6600 | 3100 | 5940 | 29000 | ||
| Серия | Наименование КИМ | Модификация машины | Пределы допускаемой абсолютной объемной погрешности, (Ь=длина в мм), мкм | |
| RSP2 | RSP3 (RSP3-1, RSP3-2, RSP3-3, RSP3-4, RSP3-6) | |||
| 191 | CRYSTA-Apex | S 9106 S 9108 S 9166 S 9168 S 9206 S 9208 | ±(2,3+4L/1000)* / ±(2,3+5L/1000)** | ±(1,9+4L/1000)* / ±(1,9+5L/1000)** |
| S 121210 S 122010 S 123010 | ±(2,9+4L/1000)*/±(2,9+5L/1000)** | ±(2,5+3L/1000)*/±(2,5+4L/1000)** | ||
| S 162012 S 163012 S 164012 S 165012 | ±(5,3+6,5L/1000)* / ±(5,3+7,5L/1000)** | ±(4,9+6,5L/1000)* / ±(4,9+7,5L/1000)** | ||
| S 162016 S 163016 S 164016 S 165016 | ±(6,5+7,5L/1000)* / ±(6,5+8,5L/1000)** | ±(6,1+7,5L/1000)* / ±(6,1+8,5L/1000)** | ||
| S203016 S204016 S205016 | ±(6,5+10L/1000)* / ±(6,5+11L/1000)** | ±(6,1+10L/1000)* / ±(6,1+11L/1000)** | ||
| S203020 S204020 S205020 | ±(6,5+10L/1000)* /±(6,5+11L/1000)** | ±(6,1+10L/1000)* /±(6,1+11L/1000)** | ||
| Примечание: * - температурный диапазон от плюс 18 до плюс 22 °С ** - температурный диапазон от плюс 16 до плюс 26 °С | ||||
| Серия | Наименование КИМ | Модификация машины | Пределы допускаемой абсолютной погрешности измерительной головки, мкм | |
| RSP2 | RSP3 (RSP3-1, RSP3-2, RSP3-3, RSP3-4, RSP3-6) | |||
| 191 | CRYSTA-Apex | S 9106 S 9108 S 9166 S 9168 S 9206 S 9208 | ±4,0 | ±1,8 |
| S 121210 S 122010 S 123010 | ±4,4 | ±2,2 | ||
| S 162012 S 163012 S 164012 S 165012 | ±7,5 | ±5,3 | ||
| S 162016 S 163016 S 164016 S 165016 | ±8,5 | ±6,3 | ||
| S203016 S204016 S205016 S203020 S203020 S204020 S205020 | ±10,5 | ±8,3 | ||
| Серия | Наименование КИМ | Модификация машины | Температура окружающего воздуха, °С | Допускаемое изменение температуры | Относительная влажность воздуха, без конденсата, %, не более | Расход воздуха, нл/мин | Давление сжатого воздуха, кПа | Напряжение питания переменного тока, В | Частота переменного тока, Гц | |
| О ° | °С/24ч | |||||||||
| 191 | CRYSTA- Apex | S 9106 S 9108 S 9166 S 9168 S 9206 S 9208 | от +15 до +30 | 2 | От 2 до 5 | 65 | 60 | 400 | 220±22 | 50/60 |
| S 121210 S 122010 S 123010 | от +15 до +30 | 2 | От 2 до 5 | 65 | 100 | |||||
| S 162012 S 163012 S 164012 S 165012 S 162016 S 163016 S 164016 S 165016 S203016 S204016 S205016 S203020 S 204020 S205020 | от +15 до +30 | 1 | От 2 до 5 | 65 | 150 | 400 | 220±22 | 50/60 | ||
наносится на титульный лист руководства по эксплуатации типографским способом, а также на торец портала методом наклейки.
Таблица 5
| Наименование | Количество | Обозначение |
| Машина координатная измерительная CRYSTA-Apex типа S серии 191 с пятиосевой поворотной измерительной головкой REVO с измерительным датчиком | 1 шт. | - |
| Пульт управления | 1 шт. | - |
| Шкаф управления | 1 шт. | - |
| Калибровочная сфера | 1 шт. | - |
| Приспособления для закрепления измеряемой детали* | 1 компл. | - |
| Комплект сменных измерительных наконечников* | 1 компл. | - |
| Руководство по эксплуатации | 1 экз. | - |
| Методика поверки | 1 экз. | МП 203-41-2020 |
| Примечание: * - поставляется по дополнительному заказу | ||
осуществляется по документу МП 203-41-2020 «ГСИ. Машины координатные измерительные портальные CRYSTA-Apex S серии 191 с пятиосевой поворотной измерительной головкой REVO. Методика поверки» утвержденному ФГУП «ВНИИМС» 04.08.2020 г.
Основные средства поверки:
- рабочие эталоны 3-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29 декабря 2018 г. (меры длины концевые плоскопараллельные);
- Меры для поверки систем координатно-измерительных ROMER Absolute Arm: сфера без покрытия (регистрационный номер в Федеральном информационном фонде № 64593-16)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой КИМ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2018 г. №2340.
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 7 |
| Поверителей | 4 |
| Актуальность данных | 20.11.2024 |
