| Номер в госреестре | 81162-21 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-2000, РВС-3000 |
| Изготовитель | Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), Кемеровская обл., г. Новокузнецк |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-2000, РВС-3000 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуара основан на заполнении нефтепродуктом до уровня налива, соответствующего определенному объему нефтепродукта.

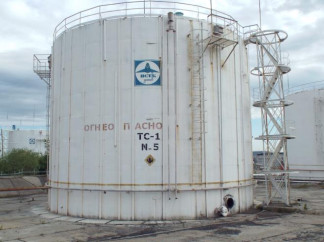

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуара - наземный вертикальный сварной.
Стенки резервуаров изготовлены из восьми поясов листовой стали. В нижнем поясе стенки резервуара имеется люк-лаз. Со стороны противоположной люку-лазу размещен узел управления задвижками.
Резервуары оборудованы приемо-раздаточными патрубками, дыхательным и предохранительным клапанами, двумя приемораздаточными патрубками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуары оснащены молниезащитой, заземлением, леерным ограждением, площадками обслуживания и лестницей для доступа на крышу, оснащены системой пожаротушения.
Резервуары расположены на охраняемой территории аэродромного заправочного комплекса АО «ВСТК», по адресу: 664009, г. Иркутск, ул. Ширямова, 13.
Пломбирование резервуара не предусмотрено.
отсутствует
| Таблица 1 -Метрологические характеристики | |||||
| Наименование характеристики | Значение | ||||
| Заводской номер (по технологической схеме) | РВС-2000 | РВС-3000 | |||
| 5 | 6 | 4 | 7 | 8 | |
| Номинальная вместимость, м3 | 2000 | 2000 | 3000 | 3000 | 3000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,2 | ||||
| Наименование характеристики | Значение | |
| Заводской номер (по технологической схеме) | РВС-2000 | РВС-3000 |
| 5 6 | 4 7 8 | |
| Габаритные размеры, мм, не более Диаметр внутренний Высота стенки | 15400 12000 | 19180 11920 |
| Средний срок службы, лет | не менее 30 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -45 до +50 от 84,0 до 106,7 | |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-2000 | 2 шт. |
| Паспорт | 2 экз. | |
| Градуировочная таблица | 2 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС-3000 | 3 шт. |
| Паспорт | 3 шт. | |
| Градуировочная таблица | 3 шт. |
отсутствуют
Приказ Росстандарта № 256 от 07 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
