| Номер в госреестре | 81164-21 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-100 |
| Изготовитель | Общество с ограниченной ответственностью "Термокапитал" (ООО "Термокапитал"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-100 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары РГС-100 представляют собой сварные горизонтальные цилиндрические конструкции наземного исполнения.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта, оснащены боковой металлической лестницей, по периметру которой установлено ограждение, а также молниезащитой и защитой от статического электричества. Резервуары в теплоизоляции.
Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».
Резервуары горизонтальные стальные цилиндрические РГС-100 расположены на территории головной насосной станции № 2 (ГНС-2) завода по подготовке конденсата к транспорту (ЗПКТ), филиала ООО «Газпром переработка» по адресу: Россия, ЯНАО, г. Новый Уренгой, Пуровский район, южнее 300 метров от УКПГ-2В.

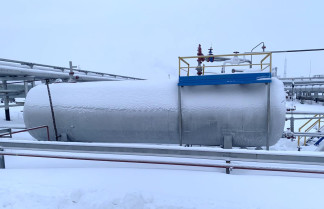

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-100 зав. №№ 3375, 3376, 3377, 3378, 3379, 3380, 3381 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров РГС-100
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-100 не предусмотрено.
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Тип резервуара | РГС-100 |
| Номинальная вместимость, м3 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от - 40 до + 50 от 84 до 106,7 |
наносится на титульные листы технических паспортов типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары горизонтальные стальные цилиндрические | РГС-100 зав. №№ 3375, 3376, 3377, 3378, 3379, 3380, 3381 | 7 шт. |
| Паспорт | - | 7 экз. |
| Градуировочная таблица | - | 7 экз. |
сведения отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-100
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 23.11.2024 |
