| Номер в госреестре | 81167-21 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-75 |
| Изготовитель | Акционерное общество "Челябинский завод металлоконструкций" (АО "ЧЗМК"), г. Челябинск |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС - 75 (далее — резервуар) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуар РГС — 75 № 111 представляет собой стальной сосуд цилиндрической формы с коническими днищами.
Принцип действия резервуара основан на измерении объема нефти и нефтепродуктов в зависимости от уровня наполнения.
Тип резервуара — горизонтальный сварной надземного размещения.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в верхней части резервуара.
Резервуар снабжен лестницей и площадкой обслуживания.
Резервуар расположен на базе склада горюче-смазочных материалов ООО «СибавиаТЭК», по адресу: 672018, г. Чита, проезд Авиаторов, 10.

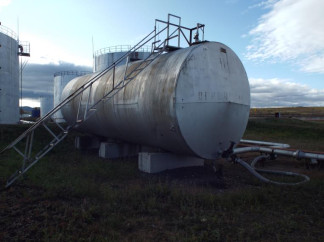

Общий вид резервуара представлен на рисунке 1, эскиз конструкции на рисунке 2.
Рисунок 2 - Эскиз конструкции резервуара РГС - 75 зав. №111 Пломбирование резервуара не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики резервуаров
| Наименование характеристики | РГС - 75 |
| Заводской номер (по технологической схеме) | 111 |
| Номинальная вместимость, м3 | 75 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
| Таблица 2 - Основные технические характеристики резервуаров | |
| Наименование характеристики | РГС - 75 |
| Заводской номер (по технологической схеме) | 111 |
| Габаритные размеры, мм, не более: Диаметр внешний Длина цилиндрической части | 3246 8927 |
| Средний срок службы, лет | не менее 30 лет |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от минус 45 до плюс 50 от 84,0 до 106,7 |
наносится на титульный лист паспорта печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС - 75 | 1 шт. |
| Паспорт | Паспорт РГС - 75 | 1 экз. |
| Градуировочная таблица | РГС - 75 | 1 экз. |
отсутствуют
Приказ Росстандарта № 256 от 07 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика
поверки
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
