Резервуары вертикальные стальные цилиндрические РВСП-20000, 81187-21

81187-21
Резервуары вертикальные стальные цилиндрические РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Карточка СИ
Номер в госреестре 81187-21
Наименование СИ Резервуары вертикальные стальные цилиндрические
Обозначение типа СИ РВСП-20000
Изготовитель Публичное акционерное общество "Транснефть" (ПАО "Транснефть"), г. Москва
Год регистрации 2021
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары вертикальные стальные цилиндрические РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Тип резервуаров - вертикальные стальные цилиндрические, номинальной вместимостью 20000 м3.

Принцип действия резервуаров вертикальных стальных цилиндрических РВСП-20000 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища, крыши и понтона.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводские номера резервуаров наносятся аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.

Резервуары РВСП-20000 с заводскими номерами 15, 24 расположены на территории резервуарного парка Акционерного общества «Транснефть - Приволга» (АО «Транснефть -Приволга») по адресу: Самарское РНУ, НП «ССН», 443526, Самарская область, Волжский район, поселок Просвет.

Общий вид резервуаров вертикальных стальных цилиндрических РВСП-20000 представлен на рисунке 1.

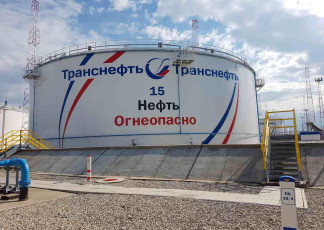

Рисунок 1 - Общий вид резервуара РВСП-20000

Пломбирование резервуаров вертикальных стальных цилиндрических РВСП-20000 не предусмотрено.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

20000

Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %

±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от -50 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

20

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар вертикальный стальной цилиндрический

РВСП-20000

2 шт.

Паспорт

-

2 экз.

Градуировочная таблица

-

2 экз.

Сведения о методах измерений

сведения отсутствуют

Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВСП-20000

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика

поверки

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Зарегистрировано поверок 6
Поверителей 2
Актуальность данных 05.11.2024
