| Номер в госреестре | 81197-21 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-400 |
| Изготовитель | Акционерное общество "Самарский резервуарный завод" (АО "Самарский резервуарный завод") (резервуары изготовлены с 2012 по 2014 г. Открытым Акционерным обществом "Самарский резервуарный завод"), г. Самара |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-400 (далее - резервуары) предназначены для измерений объема нефтепродуктов, таких как авиационный керосин и дизельное топливо, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении и сливе из них нефтепродуктов, таких как авиационный керосин и дизельное топливо.
Тип резервуара - стальные вертикальные цилиндрические, номинальным объемом
400 м3.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крышки, дыхательного клапана, предохранительного клапана, огневого предохранителя, приемо-раздаточных патрубков, хлопушек, механизмов управления хлопушками и пробоотборником.
Цилиндрическая стенка резервуаров включает в себя пять цельносварных поясов полистовой сборки. Заполнение и выдача продукта осуществляется через приемо-сдаточные патрубки, расположенные в нижней части резервуаров.
Конструкция резервуаров предусматривает наземную установку.
Резервуары располагаются на территории ООО «Газпром добыча Надым» по адресу: 629700, Ямало-Ненецкий автономный округ, район Ямальский, поселение Бованенково.

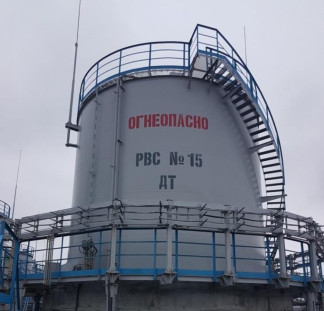

Общий вид резервуаров представлен на рисунке 1. Пломбирование резервуаров не предусмотрено.
Рисунок 1 - Общий вид резервуаров
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный объем, м3 | 400 |
| Пределы допускаемой относительной погрешности вместимости (геометрический метод), % | ±0,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для заводского номера | |||||||
| 27240 | 27242 | 27243 | 27244 | 27241 | 27245 | 27246 | 27248 | |
| Габаритные размеры, мм: - диаметр - высота | 8530 7498 | 8530 7494 | 8530 7494 | 8530 7497 | 8530 7502 | 8530 7495 | 8530 7497 | 8530 7495 |
| Тип рабочей среды | Авиационный керосин | Дизельное топливо | ||||||
| Условия эксплуатации: - температура окружающего воздуха, °С | от -50 до +50 | |||||||
| Средний срок службы, лет | 20 | |||||||
Таблица 3 - Комплектность резервуаров
| Наименование изделия | Количество |
| Резервуар стальной вертикальный цилиндрический РВС-400 с зав. №№ 27240, 27241, 27242, 27243, 27244, 27245, 27246, 27248 | 8 шт. |
| Технический паспорт | 8 экз. |
отсутствуют
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерений, массового и объемного расходов жидкости
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
