| Номер в госреестре | 81202-21 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-10, РГС-25 |
| Изготовитель | Закрытое акционерное общество "Оргрегионпроект" (ЗАО "Оргрегионпроект"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-10, РГС-25 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары РГС-10, РГС-25 представляют собой сварные горизонтальные конструкции цилиндрической формы наземного исполнения с усеченно-коническими днищами.
Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта. Также резервуары оснащены боковой металлической лестницей, по периметру которой установлено ограждение, и подключены к общему контуру заземления и молниезащиты.
Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».
Резервуары РГС-10, РГС-25 расположены на территории Федерального государственного казенного учреждения «Пограничное управление Федеральной службы безопасности Российской Федерации по Республике Карелия» по адресам, указанным в таблице 1.
Таблица 1 - Местонахождение резервуаров
| Заводские номера резервуаров | Местонахождение, адрес |
| 1 | 2 |
| РГС-10 зав.№№ 116, 117 | Республика Карелия, Сортавальский район, пгт Вяртсиля (Служба в г. Сортавале, пункт заправки КПП Вяртсиля) |
| РГС-10 зав.№ 120 | Республика Карелия, Сортавальский район, г. Сортавала (Служба в г. Сортавале, склад ГСМ аппарата Службы) |
| РГС-10 зав.№№ 4, 118 | Республика Карелия, Суоярвский район, п. Поросозеро (Служба в г. Суоярви, пункт заправки погп Куолисмаа) |
| РГС-25 зав.№№ 109, 110, 111 | Республика Карелия, Суоярвский район, г. Суоярви (Служба в г. Суоярви, склад ГСМ аппарата Службы) |

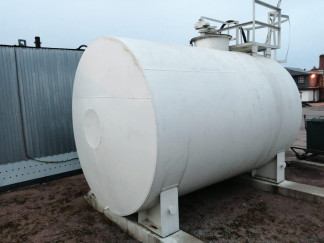

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-10, РГС-25 представлены на рисунках 1-2.
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-10, РГС-25 не предусмотрено.
отсутствует
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Тип резервуара | РГС-10 |
| Заводской номер | 4 116 117 118 120 |
| Номинальная вместимость, м3 | 10 |
| Пределы допускаемой относительной погрешности вместимости резервуара от 1 до 13 м3 при геометрическом методе, % | ±0,25 |
| Средний срок службы, лет, не менее | 30 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от минус 50 до плюс 50 от 84,0 до 106,7 |
Таблица 3 - Метрологические и технические характеристики (продолжение 1)
| Наименование характеристики | Значение |
| 1 | 2 |
| Тип резервуара | РГС-25 |
| Заводской номер | 109 110 111 |
| Номинальная вместимость, м3 | 25 |
| Пределы допускаемой относительной погрешности вместимости резервуара от 3 до 29 м3 при геометрическом методе, % | ±0,25 |
| Средний срок службы, лет, не менее | 30 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от минус 50 до плюс 50 от 84,0 до 106,7 |
наносится на титульные листы паспортов типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Резервуары горизонтальные стальные цилиндрические | РГС-10 зав.№№ 4, 116, 117, 118, 120, РГС-25 зав.№№ 109, 110, 111 | 8 шт. |
| Паспорта на резервуары | - | 8 экз. |
| Градуировочные таблицы | - | 8 экз. |
сведения отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-10, РГС-25
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
