| Номер в госреестре | 81205-21 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | INDOX S3T-24780-AM-112 |
| Изготовитель | ROS ROCA INDOX EQUIPOSE INGENIERIA, S.L.,Испания, Ctra. Nacional II, km 505 25300 TARREGA, LLEIDA, Spain |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна INDOX S3T-24780-AM-112 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия ППЦ основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. Внутри корпуса установлены перегородки, разделяющие ППЦ на шесть изолированных секций. Внутри изолированных секций имеются волнорезы для гашения гидравлических ударов во время движения с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, съемную крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
ППЦ окрашена в белый цвет, на боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного средства, перевозящий опасный груз.

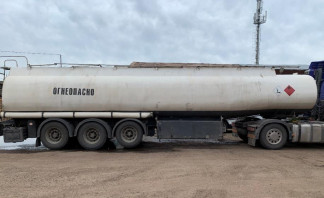

Общий вид полуприцепа-цистерны INDOX S3T-24780-AM-112 представлен на рисунках 1-2.
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3:
Место нанесения знака поверки
Указатель уровня налива
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива,
обозначение места нанесения знака поверки
| Наименование характеристики | Значение |
| Заводской номер | VS96T7445VT047051 |
| Номинальная вместимость, дм3 | 38000 |
| Количество секций, шт. | 6 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
| Снаряженная масса, кг, не более | 5850 |
| Габаритные размеры, мм, не более - длина | 11400 |
| - ширина | 2350 |
| - высота | 3050 |
| Температура окружающей среды при эксплуатации, °С | от минус 4 5 до плюс 40 |
Наносится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во, шт | Примечание |
| Полуприцеп- цистерна | INDOX S3T-24780-AM-112 | 1 | зав.№ VS96T7445VT047051 |
| Паспорт | - | 1 | - |
сведения отсутствуют.
Нормативные документы, устанавливающие требования к полуприцепу-цистерне INDOX S3T-24780-AM-112
Приказ Росстандарта от 7 февраля 2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 23.11.2024 |
