| Номер в госреестре | 81206-21 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | ALI RIZA USTA |
| Изготовитель | "ALI RIZA USTA TANKER SAN. VE TIC. Ltd. STI", Турция |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна ALI RIZA USTA (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия ППЦ основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта.
ППЦ состоит из стальной сварной цистерны, имеющей в поперечном сечении круглую форму, установленную на шасси. Внутри корпуса установлены перегородки, разделяющие ППЦ на четыре изолированные секции. Внутри изолированных секций имеются волнорезы для гашения гидравлических ударов во время движения с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, съемную крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
ППЦ окрашена в оранжевый цвет, на боковых сторонах и сзади имеется надпись «ОГНЕОПАСНО» и знак с информационной табличкой для обозначения транспортного средства, перевозящего опасный груз.

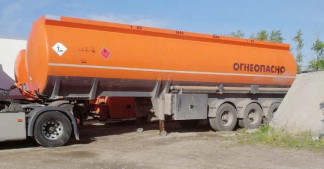

Общий вид полуприцепа-цистерны ALI RIZA USTA зав.№ NP9A3TYSTEH042005 представлен на рисунке 1.
Указатель уровня налива Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Заводской номер | NP9A3TYSTEH042005 |
| Номинальная вместимость, дм3 | 35000 |
| Пределы допускаемой относительной погрешности | ±0,4 |
| определения вместимости (объемный метод), % | |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
| Количество секций, шт. | 4 |
| Снаряженная масса, кг, не более | 7700 |
| Габаритные размеры, мм, не более - длина | 10400 |
| - ширина | 2150 |
| - высота | 3300 |
| Температура окружающей среды при эксплуатации, °С | от минус 4 5 до плюс 40 |
Наносится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во, шт. | Примечание |
| Полуприцеп-цистерна | ALI RIZA USTA | 1 | зав.№ NP9A3TYSTEH042005 |
| Паспорт | - | 1 | - |
сведения отсутствуют.
Нормативные документы, устанавливающие требования к полуприцепу-цистерне ALI RIZA USTA
Приказ Росстандарта от 7 февраля 2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
