| Номер в госреестре | 81207-21 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | SF3B32, SF3B35, SF3B38 |
| Изготовитель | ЗАО "Чебоксарское предприятие "Сеспель", адрес: 428021, Чувашская республика - Чувашия, г. Чебоксары, ул. Ленинградская, дом №36 |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны SF3B32, SF3B35, SF3B38 (далее - ППЦ) предназначены для измерения объема, а также для транспортирования, временного хранения нефтепродуктов и проведения сливо-наливных операций.
Принцип действия ППЦ основан на заполнении их нефтепродуктом до уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоят из стальной сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. Для гашения гидравлических ударов во время движения ППЦ оснащены волнорезами.
К верхней части обечайки корпуса ППЦ приварена заливная горловина с установленным указателем уровня налива. ППЦ являются транспортными мерами полной вместимости.
Технологическое оборудование предназначено для операций налива-слива и включает в себя:
- заливную горловину;
- указатель уровня;
- дыхательный клапан;
- рукава напорно-всасывающие;
- клапан донный;
- кран шаровой;
- съемная крышка горловины.
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак с информационными табличками для обозначения транспортного средства, перевозящий опасный груз.
ППЦ изготовлены в следующих модификациях: SF3B32, SF3B35, SF3B38, которые отличаются внешним видом, номинальной вместимостью, габаритными размерами и снаряженной массой.

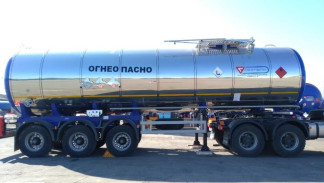

Общий вид полуприцепов-цистерн SF3B32 зав. №№ X8ASF3B32L0000553, X8ASF3B32L0000554, X8ASF3B32L0000555, X8ASF3B32L0000556 представлен на рисунке 1.
Общий вид полуприцепов-цистерн SF3B35 зав. №№ X8ASF3B35K0001040, X8ASF3B35K0001041 представлен на рисунке 2.
Общий вид полуприцепов-цистерн SF3B38 зав. №№ X8ASF3B38K0000309, X8ASF3B38K0000758 представлен на рисунке 3.
Места пломбирования полуприцепов-цистерн SF3B32, SF3B35, SF3B38 зав. №№ X8ASF3B32L0000553, X8ASF3B32L0000554, X8ASF3B32L0000555, X8ASF3B32L0000556, X8ASF3B35K0001040, X8ASF3B35K0001041, X8ASF3B38K0000309, X8ASF3B38K0000758 представлены на рисунке 4
Ри
сунок 4 - Места пломбирования полуприцепов - цистерн SF3B32, SF3B35, SF3B38 зав. №№ X8ASF3B32L0000553, X8ASF3B32L0000554, X8ASF3B32L0000555, X8ASF3B32L0000556, X8ASF3B35K0001040, X8ASF3B35K0001041, X8ASF3B38K0000309, X8ASF3B38K0000758
Местами пломбировки являются:
• крышка горловины;
• донный клапан.
Пломбируются с помощью свинцовых пломб и проволоки.
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Заводские номера | X8ASF3B32L0000553, X8ASF3B32L0000554, X8ASF3B32L0000555, X8ASF3B32L0000556 |
| Номинальная вместимость, дм3 | 32 000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1 ,5 |
| Снаряженная масса, кг, не более | 7450 |
| Температура окружающей среды при |
| Наименование характеристики | Значение |
| Заводские номера | X8ASF3B32L0000553, X8ASF3B32L0000554, X8ASF3B32L0000555, X8ASF3B32L0000556 |
| эксплуатации, °С | от минус 40 до плюс 45 |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Заводские номера | X8ASF3B35K0001040, X8ASF3B35K0001041 |
| Номинальная вместимость, дм3 | 35 000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1 ,5 |
| Снаряженная масса, кг, не более | 7750 |
| Температура окружающей среды при эксплуатации, °С | от минус 40 до плюс 45 |
Таблица 3 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |
| Заводские номера | X8ASF3B38K0000309 | X8ASF3B38K0000758 |
| Номинальная вместимость, дм3 | 38 000 | |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 | |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 | |
| Снаряженная масса, кг, не более | 8450 | 8300 |
| Температура окружающей среды при эксплуатации, °С | от минус 40 до плюс 45 | |
Наносится на маркировочную табличку методом гравировки и на титульные листы паспортов типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во, шт | Примечание |
| Полуприцеп-цистерна | SF3B32 | 4 | Зав. №№ X8ASF3B32L0000553, X8ASF3B32L0000554, X8ASF3B32L0000555, X8ASF3B32L0000556 |
| Полуприцеп-цистерна | SF3B35 | 2 | Зав. №№ X8ASF3B35K0001040, X8ASF3B35K0001041 |
| Наименование | Обозначение | Кол-во, шт | Примечание |
| Полуприцеп-цистерна | SF3B38 | 2 | Зав. №№ X8ASF3B38K0000309 X8ASF3B38K0000758 |
| Формуляр | SF3B32.1S-0000-21 ФО | 4 | |
| Формуляр | SF3B35.1S-0000-21 ФО | 2 | |
| Формуляр | SF3B38.1S-0000-21 ФО | 2 | |
| Руководство по эксплуатации | - | 3 |
сведения отсутствуют.
Нормативные документы, устанавливающие требования к полуприцепам-цистернам SF3B32, SF3B35, SF3B38
Приказ Росстандарта от 7 февраля 2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки
