| Номер в госреестре | 81221-21 |
| Наименование СИ | Каналы измерения виброскорости |
| Обозначение типа СИ | 144-202-000-2x5 |
| Изготовитель | "Meggitt SA", Швейцария |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерения виброскорости 144-202-000-2x5 (далее - каналы) предназначены для измерения вибрации (виброскорости) подшипников валов газотурбинных и паровых установок, находящихся на Нижнекамской ГРЭС, г. Нижнекамск.
Принцип действия каналов виброскорости основан на использовании прямого пьезоэлектрического эффекта, состоящего в образовании электрического заряда на поверхности пьезоэлемента, пропорционального виброускорению, последующего его интегрирования, для получения выходного сигнала пропорционального виброскорости.
Конструктивно каналы состоят из акселерометра модификации 144-202-000-2x5 (далее-акселерометр) и усилителя заряда модификации PNR 244-704-000-042-A1-B03-C100-D77-E5-F5000-G2-H0-I0 (далее-усилитель заряда).
Акселерометры модификации 144-202-000-2x5 представляют собой преобразователи инерционного типа с выходным сигналом по заряду, пропорциональным виброускорению, и с номинальным коэффициентом преобразования, равным 10,2 пКл/(м-с'2).
Акселерометры модификации 144-202-000-2x5 представлены в двух исполнениях 144202-000-205 и 144-202-000-225 отличающихся между собой длиной встроенного соединительного кабеля.
Усилители заряда модификации PNR 244-704-000-042-A1-B03-C100-D77-E5-F5000-G2-H0-I0 предназначены для преобразования выходного сигнала акселерометров в выходной сигнал напряжения переменного тока, пропорциональный виброскорости, путем интегрирования.
Усилители заряда имеют входной сигнал, пропорциональный 10,2 пКл/(м-с'2) (соответствующий номинальному значению коэффициента преобразования подключаемого акселерометра), и выходной сигнал, пропорциональный 77 мкА/(мм-с-1).

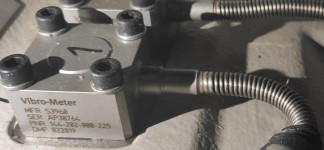

Пломбирование каналов измерения виброскорости 144-202-000-2x5 не предусмотрено. Общий вид акселерометров модификации 144-202-000-2x5 и усилителей заряда модификации PNR 244-704-000-042-A1-B03-C100-D77-E5-F5000-G2-H0-I0 входящих в состав каналов приведен на рисунках 1-2.
Отсутствует.
Таблица 1 - Метрологические характеристики каналов измерения виброскорости 144-202-000-
2x5
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мкА/(ммх-1) | 77 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, % | ±10 |
| Диапазон измерений СКЗ виброскорости, мм/с | от 0,8 до 50 |
| Диапазон рабочих частот, Гц | от 5 до 5000 |
| Нелинейность амплитудной характеристики при измерении виброскорости на базовой частоте 160 Гц: - в диапазоне измерений от 0,8 до 1,5 мм/с включ. | ±3 |
| - в диапазоне измерений св. 1,5 до 50 мм/с | ±1 |
| Наименование характеристики | Значение |
| Диапазон рабочих частот с неравномерностью амплитудно-частотной характеристики относительно базовой частоты 160 Гц при измерении виброскорости: - не более ±10 %, Гц - не более ±3 дБ, Гц | от 5 до 3200 включ. св. 3200 до 5000 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 |
| Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, вызванной изменением температуры окружающей среды от нормальных условий (от +15 до +25 °С), %/°С | ±0,05 |
| Нормальные условия измерений - температура окружающей среды, °С | от +15 до +25 |
Таблица 2 - Основные технические характеристики каналов измерения виброскорости 144-202000-225
| Наименование характеристики | Значение |
| Параметры электрического питания усилителя заряда: напряжение питания постоянного тока, В | от +18 до +30 |
| Условия эксплуатации: диапазон рабочих температур акселерометра, °С диапазон рабочих температур усилителя заряда, °С | от -55 до +260 от -30 до 80 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - акселерометра - усилителя заряда | 40x40x22,7 79,4x54x36,5 |
| Масса, кг, не более - акселерометра - усилителя заряда | 0,25 0,25 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Каналы измерения виброскорости 144-202-000-225 в составе: | 00MKD10CY020, 00MKD10CY030, 00MKD20CY020, 00MKD20CY030, 01MBD11CY101, 01MBD11CY102, 01MBD12CY101, 01MBD12CY102, 01MKD11CY021, 01MKD11CY022, 01MKD12CY021, 01MKD12CY022, 02MBD11CY101, 02MBD11CY102, 02MBD12CY101, 02MBD12CY102, 02MKD11CY021, 02MKD11CY022, 02MKD12CY021, 02MKD12CY022 | 20 шт. | |
| Акселерометры 144-202-000-205 | AP59053, AP59054, AP59055, AP59056, AP59057, AP59060, AP59058, AP59059, | 8 шт. | - |
| Акселерометры 144-202-000-225 | AP30769, AP30776, AP30778, AP30766, AP30765, AP30781, AP30771, AP30780, AP30763, AP30779, AP30764, AP30762 | 12 шт. | - |
| Наименование | Обозначение | Количество | Примечание |
| Усилители заряда модификации PNR 244-704-000-042-A1-B03-C100-D77-E5-F5000-G2-H0-I0 | AP13657, AP13646, AP13652, AP13648, AP60450, AP60451, AP60452, AP60453, AP13658, AP13660, AP13656, AP13655, AP60454, AP60455, AP60456, AP60457, AP13650, AP13653, AP13649, AP13654 | 20 шт. | - |
| Методика поверки | МП 204/3-13-2020 | 20 экз. | на отгружаемую партию |
| Паспорт | - | 20 экз. | - |
отсутствуют.
Нормативные документы, устанавливающие требования к каналам измерения виброскорости 144-202-000-2x5
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
| Зарегистрировано поверок | 40 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
