| Номер в госреестре | 81222-21 |
| Наименование СИ | Реометры |
| Обозначение типа СИ | GRACE М5600 НРНТ |
| Изготовитель | Grace Instrument Company, США |
| Год регистрации | 2021 |
| Срок свидетельства | 10.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Реометры GRACE М5600 НРНТ (далее - реометры) предназначены для измерений динамической вязкости жидкостей.
Принцип действия реометров основан на измерении величины напряжения сдвига исследуемой жидкости под действием на шпиндель (балансир) крутящего момента, возникающего при вращении ротора с постоянной частотой.
Конструкционно реометры представляют собой портативный прибор, состоящий из штатива и измерительного блока с коаксиальными цилиндрами Куэтта (ротор и шпиндель).
Реометры позволяют проводить измерения с различными сочетаниями ротора и шпинделя (R1B1; R1B2; R1B5) как в нормальных условиях, так и в условиях повышенного давления и температуры. Расчет результатов измерений динамической вязкости производится автоматически, в зависимости от частоты вращения ротора и установленных шпинделя и ротора.

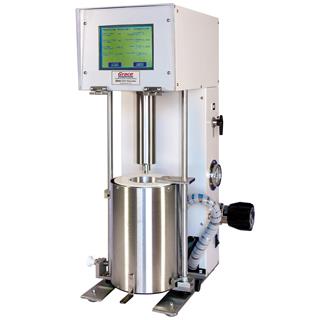

Общий вид средства измерений и обозначение места нанесения знака поверки представлены на рисунке 1.
Реометры оснащены программным обеспечением (ПО), позволяющим управлять режимами измерений, осуществлять сбор экспериментальных данных, сохранять полученные результаты и проводить калибровку реометра.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО реометров приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | М5600 PC Software |
| Номер версии ПО (идентификационный номер ПО) | не ниже 2.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики_
| Наименование характеристик | Значение |
| Диапазон измерений динамической вязкости, мПас | от 1 до 30 000 |
| Пределы допускаемой абсолютной погрешности* измерений динамической вязкости, мПас, в поддиапазонах измерений от 1 до 100 мПас включ. св. 100 до 30 000 мПас | ±{K/N + 0,05 - ДТ) ±{K/N + 0,15 -X) |
| * K - коэффициент преобразования реометра, мПас(об/мин); N - частота вращения ротора, об/мин; Х - результат измерения вязкости, мПас | |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение |
| Диапазон частоты вращения ротора (N), об/мин | от 0,0001 до 1100 |
| Коэффициент преобразования реометра (K), мПас(об/мин), для комбинации: | |
| - R1B1 | 500 |
| - R1B2 | 2500 |
| - R1B5 | 1000 |
| Температура испытаний, °С | от +15 до +260 |
| Давление испытаний, МПа | от 0,1 до 13,8 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 240 |
| - частота переменного тока, Г ц | 50 |
| Габаритные размеры, см, не более: | |
| - высота | 65 |
| - ширина | 22 |
| - длина | 32 |
| Масса, кг, не более | 30 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +35 |
| - относительная влажность, %, не более | 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Реометр | GRACE М5600 НРНТ | 1 шт. |
| Набор запасных частей | - | опция |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 115-251-2019 | 1 экз. |
| Чемодан | - | опция |
приведены в разделе 1 «Общая информация - спецификации» руководства по эксплуатации.
Приказ Росстандарта от 05.11.2019 № 2622 Об утверждении Государственной поверочной схемы для средств измерений вязкости жидкостей Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 106 |
| Поверителей | 6 |
| Актуальность данных | 08.12.2024 |
