| Номер в госреестре | 81224-21 |
| Наименование СИ | Приборы весоизмерительные |
| Обозначение типа СИ | ПВ |
| Изготовитель | Общество с ограниченной ответственностью "Инженерный центр "АСИ" (ООО "ИЦ "АСИ"), г. Кемерово |
| Год регистрации | 2021 |
| Срок свидетельства | 10.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы весоизмерительные ПВ (далее - приборы) предназначены для измерений и преобразований аналогового сигнала весоизмерительных тензорезисторных датчиков (далее -датчик) в цифровой вид, отображения измерительной информации на встроенном дисплее и/или передачи этой информации периферийным устройствам.
Принцип действия приборов основан на измерении аналогового электрического сигнала от весоизмерительных тензорезисторных датчиков с последующим преобразованием в цифровой код и выводе измерительной информации на встроенном дисплее прибора и/или передачи этой информации в цифровом виде на внешние периферийные устройства.
Приборы представляют собой электронные устройства, состоящие из стабилизированного источника питания датчиков, аналого-цифрового преобразователя, процессора обработки данных, дисплея (при наличии), клавиатуры управления (при наличии) и интерфейсов связи.
Передача данных на периферийные устройства осуществляется по различным интерфейсам: RS-232/RS-422/RS-485/Ethernet.
Приборы выпускаются в нескольких модификациях ПВ-15, ПВ-15М, ПВ-22, ПВ-24, ПВ-33, отличающихся функциональными возможностями, метрологическими и техническими характеристиками, конструктивными особенностями.
Приборы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011), за исключением модификаций ПВ-15 и ПВ-15М:
- определение стабильного равновесия (4.4.2);
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство выборки массы тары (Т.2.7.4);
- выбор различных единиц измерения массы (2.1);
- режим работы многоинтервальных весов (Т.3.2.6).

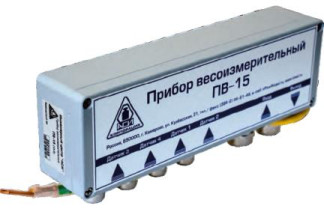

Общий вид приборов представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Место
пломбировки пломбой или разрушаемой наклейки
Место
пломбировки пломбой в виде
разрушаемой
наклейки
ПВ-22
ПВ-24
Программное обеспечение (ПО) приборов является встроенным, что соответствует требованиям ГОСТ OIML R 76-1-2011 (п. 5.5 «Дополнительные требования к электронным устройствам с Программным обеспечением») в части устройств с встроенным ПО.
Программное обеспечение (далее - ПО) приборов является встроенным и разделено на метрологическии значимую и метрологически незначимую части.
Изменение ПО приборов через интерфейс пользователя невозможно.
Защита от несанкционированного доступа в ПВ-15 и ПВ-15М к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Защита от несанкционированного доступа в ПВ-22, ПВ-24 и ПВ-33 к параметрам юстировки и настройки возможен только при нарушении пломбы. Для контроля изменений метрологически значимых параметров в ПВ-22, ПВ-24 и ПВ-33 предусмотрен не сбрасываемый счетчик, показания которого меняются при изменении метрологически значимых параметров регулировки и настройки, и могут быть выведены на дисплей.
Идентификационные данные метрологически значимой части ПО ПВ-22, ПВ-24. ПВ-33 отображаются на дисплее при включении. Идентификационные данные ПВ-15, ПВ-15М хранятся в памяти устройства и отображаются в интерфейсе ПО, при подключении к персональному компьютеру - ноутбуку, по методике, описанной в руководствах по эксплуатации подраздел п.6.2.
Уровень защиты ПО в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные метрологически значимой части приведены в таблице 3.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения | |||
| ПВ-22 | ПВ-24 | ПВ-33 | ПВ-15, ПВ-15М | |
| Идентификационное наименование ПО | — | — | — | — |
| Номер версии (идентификационный номер) ПО 1) | не ниже Vt 220 | не ниже Vt 400 | не ниже t4 U0.6 | не ниже 1.0.0.1 |
| Цифровой идентификатор ПО 1} | — | — | — | — |
| 1) - Конструкция приборов не предусматривает вычисление цифрового идентификатора ПО | ||||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модис | эикации | ||
| ПВ-22 | ПВ-24 | ПВ-33 | ПВ-15 ПВ-15М | |
| Класс точности по ГОСТ OIML R 76-1-2011 | средний (III) | |||
| Значение доли предела допускаемой погрешности приборов от предела допускаемой погрешности весов в сборе (р) | 0,5 | |||
| Максимально число поверочных интервалов (n) | 6000 | 6000 | 3000 | 10000 |
| Наименование характеристики | Значение для модификации | ||||
| ПВ-22 | ПВ-24 | ПВ-33 | ПВ-15 | ПВ-15М | |
| Напряжение питания весоизмерительного датчика (Uexc), В | 5 | ||||
| Минимальное входное напряжение, приходящееся на один поверочный интервал (AUmin), мкВ | 0,16 | 0,33 | 0,056 | ||
| Минимально напряжение в диапазоне измерений (UMRmin), мВ | -8,0 | -16 | -2,796 (-3,495) | -2,796 | |
| Максимальное напряжение в диапазоне измерений (UMRmax), мВ | 8,0 | 18 | 2,796 (3,495) | 2,796 | |
| Минимальное полное сопротивление весоизмерительного датчика Rimin, Ом | 21 | 44 | 58 | 87 | |
| Максимальное полное сопротивление весоизмерительного датчика (RLmax), Ом | 5000 | 1000 | 5000 | ||
| Количество измерительных каналов | 4 | 1 | 2 или 4 | ||
| Кабельное соединение с датчиком, количество проводов | 4 или 6 | ||||
| Максимальное значение отношения длины кабеля к поперечному сечению, (L/A)max, м/мм2 | 285 | ||||
| Диапазон температур, °С | от -10 до +40 | - | - | ||
| Особый диапазон температур, °С | - | от 0 до +40 | от -50 до +50 | ||
| Напряжение электропитания: - от сети переменного тока с частотой 50 Гц - от источника постоянного тока, В | от 187 до 242 | от 12 до 26,4 | от 2,7 до 3,3 | 24+3,6 | 24+3,6 |
| Потребляемая мощность, Вт, не более | 20 | 8 | 6 | 3 | 3 |
| Число разрядов индикации | 6 | 6 | 6 | - | |
| Высота цифр индикации, мм | 14,2 | 20 | 25 | - | |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 210 150 150 | 145 125 75 | 260 200 70 | 280 110 55 | 115 110 45 |
| Масса, кг, не более: | 2,5 | 2 | 3 | 1,5 | 0,2 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус прибора.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор весоизмерительный ПВ | - | 1 шт. |
| Руководство по эксплуатации | УФГИ.404959.ХХХ* РЭ | 1 экз. |
| Методика поверки | МЦКЛ.0291.МП | 1 экз. |
| * ХХХ - в зависимости от модификации прибора | ||
изложены в руководствах по эксплуатации приборов (раздел 1 «Описание и работа прибора»).
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Приказ Росстандарта от 29.12.2018 г. № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
ТУ 26.51.66-059-10897043-2020 Приборы весоизмерительные. Технические условия
