| Номер в госреестре | 81227-21 |
| Наименование СИ | Колонки топливораздаточные |
| Обозначение типа СИ | "Vector" |
| Изготовитель | Общество с ограниченной ответственностью «Вектор» (ООО «Вектор»), Московская обл., г. Серпухов |
| Год регистрации | 2021 |
| Срок свидетельства | 10.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки топливораздаточные «Vector» (далее - колонка) предназначены для измерений объёма жидкого моторного топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.
Принцип действия колонок состоит в следующем: топливо из резервуара через приемный клапан, фильтр предварительной очистки и моноблок подается в измеритель объема топлива, из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства.
В колонках реализован прямой метод непосредственной оценки объема топлива измерителем объема топлива, проходящего через колонку, в единицах объема.
При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, топливо при этом вытесняется из измерительной камеры.
Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал генератора импульсов.
Вращательное движение вала генератора импульсов преобразуется в последовательность электрических импульсов, поступающих в блок индикации и управления (далее - отсчетное устройство) колонки, на цифровом табло которого индицируется количество отпущенного топлива, его цена и стоимость.
Колонки осуществляют подачу топлива из резервуара, измерение и индикацию его объема. Задание дозы топлива и включение колонок производится оператором дистанционно с пульта или контроллера, либо с персонального компьютера. Индикация разового учета выданной дозы топлива устанавливается в положение нуля автоматически при снятии раздаточного крана с колонки.
Колонка состоит из:
- рамы колонки;
- гидравлического блока;
- блока индикации и управления (далее - отсчётное устройство) «Вектор УО-01-2К с индикаторами, производства ООО «Вектор», Россия;
- крана раздаточного ZVA производства «ELAFLEX Tankstellentechnik GmbH & Co.», Германия или OPW производства фирмы «OPW Fuel Management Systems 1пс.», США.
Гидравлический блок состоит из:
- электродвигателя взрывозащищенного YBJY-80M2-4, производства «Shanghai Hengde Explosion-Proof Motor Co., Ltd.», Китай;
- блока насосного выносного с комплектующим взрывозащищенным электрооборудованием «ТОПАЗ», производства ООО «Топаз-сервис», Россия;
- измерителя объема Bennett RSJ-50, производства «Zhengzhou Jayo Petroleum Machinery Co., Ltd.», Китай;
- генератора импульсов «Топаз-171Д», производства ООО «Топаз-сервис», Росиия;
- клапанов соленоидных взрывозащищенных mQF-15, mSF-20, mSF-25, производства «Wenzhou Yiheng Automation Science & Technology Co., Ltd.», Китай;
- датчика положения ДП-1 (ДСМК.685181.001 ТУ) производства ООО «Топаз-сервис»,
Россия;
- распределительной коробки «Топаз» производства ООО «Топаз -электро», Россия; Структурная схема обозначения колонок в других документах и при заказе:
Колонка топливораздаточная «Vector» Х0Х1Х2Х3Х4, где «Vector» - обозначение типа колонки;
Хо - колонка с верхним креплением раздаточного рукава;
В - колонка с верхним креплением колонок;
С - колонка с нижним креплением;
Без символа - колонка без облицовки;
Х1 - номинальный расход:
1 - 50 л/мин;
2 - 80 л/мин;
3 - 130 л/мин;
4 - 50 л/мин, 80 л/мин и 130 л/мин для колонок, имеющих моноблоки разного объемного расхода;
Х2 - количество раздаточных рукавов (1 или 2);
Х3 - количество выдаваемого вида топлива (1 или 2);
Х4 - исполнение гидравлической части:
1 - всасывающая;
0 - напорная;
Х5 (дополнительный символ) - исполнение корпуса:
М - колонка с уменьшенным корпусом.
Пример условного обозначения колонки при заказе:
Колонка топливораздаточная «Vector» В1111М по ТУ 26.51.52.110-014-68895675-2020. Колонка с верхним креплением раздаточного рукава, с номинальным расходом 50 л/мин, с одним раздаточным рукавом, одним видом выдаваемого топлива и с всасывающей гидравлической частью в уменьшенном корпусе.

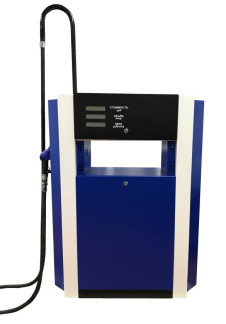

Общий вид колонок представлен на рисунке 1.
Схемы пломбировки для ограничения доступа к местам настройки (регулировки) представлены на рисунке 2 - 4.
Заводской номер представляет собой цифровой код, наносимый на паспортную табличку по ГОСТ 12969-67, выполненный методом лазерной гравировки.
Программное обеспечение (ПО) колонки является встроенным, имеет функции управления насосами, клапанами, определения объёма выданного топлива, вывода информации об объёме выданного топлива, его стоимости и расходе на индикатор и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены топлива, количества и характера отказов, и реализовано в микропроцессоре, размещенном в отсчетном устройстве колонки. Доступ к микропроцессору и его интерфейсу для загрузки ПО ограничивается корпусом отсчетного устройства и защитной крышкой, которая пломбируется.
Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонки защищен паролем администратора и паролем юстировки.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом влияния ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | УО-01 |
| Номер версии (идентификационный номер) ПО | 3xy |
| Цифровой идентификатор ПО | -* |
| где xy - принимает значение от 36 до 99 * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Номинальный объёмный расход через один рукав колонки, дм3/мин (л/мин) | 50±5 | 80±8 | 130±13 |
| Наименьший объёмный расход через один рукав колонки, дм3/мин (л/мин), не более | 5 | 10 | 15 |
| Минимальная доза выдачи, дм3 (л), не более | 2 | 10 | 10 |
| Пределы допускаемой основной относительной погрешности колонки при измерении объёма, % | ±0,25 | ||
| Наибольшее допускаемое изменение действительных значений относительной погрешности, вызванное изменением температуры окружающей среды и жидкого моторного топлива, отличной (20±5) °С, в диапазоне температур рабочих условий эксплуатации, %, не более | ± 0,25 | ||
| Пределы допускаемой основной относительной погрешности колонки при измерении минимальных доз, % | ± 0,5 | ||
| Верхний предел показаний указателя разового учёта выданного топлива: - при дискретности 1 л - при дискретности 0,01 л, руб. | 99 99,99 | 999 999,99 | |
| Верхний предел показаний указателя суммарного учёта, л | 999 999 | 9 999 999 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242; от 323 до 418 от 49 до 51 |
| Потребляемая мощность одного комплекта гидравлического блока и отсчетного устройства, кВА, не более: - при номинальном расходе 50 дм3/мин (л/мин) - при номинальном расходе 80 дм3/мин (л/мин) - при номинальном расходе 130 дм3/мин (л/мин) | 0,75 1,10 1,10 |
| Длина раздаточного рукава, м, не менее | 4 |
| Общее количество раздаточных рукавов, шт., не более | 2 |
| 1 | 2 |
| Габаритные размеры колонки (Д х Ш х В), мм, не более: - с облицовкой - без облицовки | 1400 х 460 х 2080 920 х 380 х 930 |
| Масса колонки, кг, не более: - с одним раздаточным рукавом - с двумя раздаточными рукавами - без облицовки | 210 340 120 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности, %, при 25 °С - диапазон температуры топлива, °С: - бензин - дизельное топливо и керосин | от -40 до +50 от 30 до 100 от -40 до +35 от -401 до +50 |
| Маркировка взрывозащиты, не ниже | ExIIGcIIAT3X |
наносят на маркировочную табличку колонки методом лазерной гравировки и на титульные листы эксплуатационной документации типографским способом
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колонка топливораздаточная «Vector» | «Vector» | 1 шт. |
| Ключ для замков дверей ТРК | - | 2 шт. |
| Эксплуатационная документация в составе: - Колонка топливораздаточная «Vector». Руководство по | ||
| эксплуатации | ВЕК.ТРК.01.01.00 РЭ | 1 экз. |
| - Колонка топливораздаточная «Vector». Формуляр | ВЕК.ТРК.01.01.00 ФО | 1 экз. |
| Комплект ЗИП в составе: | ||
| - вставка кабельная открытая «ЕХ9» для кабельного | - | 1 шт. |
| ввода | ||
| - ключ шестигранный на 3 мм (для снятия и установки кожуха декора) | - | 1 шт. |
| - ремонтный комплект для измерителя объема топлива | - | 1 компл. |
| - ремонтный комплект для моноблока насосного | - | 1 компл. |
приведены в руководстве по эксплуатации ВЕК.ТРК.01.01.00 РЭ, раздел 1 «Описание и работа», раздел 2 «Использование по назначению».
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости
ТУ 26.51.52.110-014-68895675-2020 «Колонки топливораздаточные «Vector». Технические условия»
1
или до температуры помутнения или кристаллизации дизельного топлива (керосина).
| Зарегистрировано поверок | 220 |
| Поверителей | 2 |
| Актуальность данных | 22.09.2024 |
