Государственный реестр средств измерений

Расходомеры-счетчики ультразвуковые Prosonic Flow G300, Prosonic Flow G500, 81233-21

81233-21
Расходомеры-счетчики ультразвуковые Prosonic Flow G300, Prosonic Flow G500 (далее расходомеры) предназначены для измерений объемного расхода и объема различных газов.
Карточка СИ
Номер в госреестре 81233-21
Наименование СИ Расходомеры-счетчики ультразвуковые
Обозначение типа СИ Prosonic Flow G300, Prosonic Flow G500
Изготовитель Endress+Hauser Flowtec AG, Швейцария
Год регистрации 2021
Срок свидетельства 10.03.2026
МПИ (интервал между поверками) 5 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры-счетчики ультразвуковые Prosonic Flow G300, Prosonic Flow G500 (далее расходомеры) предназначены для измерений объемного расхода и объема различных газов.

Описание

Принцип измерений расхода основан на измерении скорости потока посредством измерений разности времени прохождения ультразвуковых импульсов по направлению и против потока. Разность времени пропорциональна скорости потока. По измеренной скорости потока и заданной площади поперечного сечения трубопровода вычисляется объемный расход и прошедший объем газа. Расходомеры работают как в прямом, так и при обратном (реверсивном) движении потока измеряемой среды в трубопроводе.

Расходомеры состоят из первичного преобразователя расхода (датчика) Prosonic Flow G и одного из электронных преобразователей (ЭП) 300 или 500, смонтированных соответственно компактно и раздельно в герметичных корпусах. Датчик представляет собой цилиндрическую измерительную трубу с встроенными приемо-передающими акустическими преобразователями. Расходомер имеет модификацию со встроенными в первичный преобразователь датчиком температуры и преобразователем давления.

Расходомер является программируемым средством измерений и осуществляет функции:

-    измерений объема, объёмного расхода, температуры и давления измеряемой среды;

-    индикации результатов измерений и вычислений в различных единицах расхода, объема, массы, энергии, скорости, температуры, и давления;

-    индикацию рассчитанного значения объемного расхода, приведенного к нормальным условиям, массового расхода среды при переменной температуре и давлении, молярной массы;

-    самодиагностики и индикации неисправностей, предупреждений в виде кода ошибок, классифицированных по NAMUR NE 107;

-    перенастройки диапазонов измерений;

-    автоматического сохранения информации о датчике, последних ошибках и настройках ИП в энергонезависимую память HistoROM, встроенную в корпусе ИП. Измеренные значения показаний приборов могут быть сохранены в энергонезависимой памяти HistoROM с опцией расширенного исполнения (Расширенный HistoROM), которая увеличивает объем памяти и отображает данные об измерениях в виде графиков на дисплее;

-    удаленной настройки и управления расходомером на расстоянии 10 или 50 м при помощи интегрированной в дисплей или внешней WLAN антенны и на расстоянии до 250 м на открытом воздухе при помощи интегрированного в ИП модуля беспроводной передачи данных по Wireless HART;

-    передачи измерительной информации в аналоговом, цифровом/частотном и/или беспроводном виде при помощи интегрированного в преобразователь Pro sonic Flow 300 модуля беспроводной передачи данных по WirelessHART на персональный компьютер, контроллер, мобильный телефон, удаленное устройство индикации.

ЭП Prosonic Flow 300 монтируется компактно с датчиком, ЭП Prosonic Flow 500 удален от него на расстояние до 300 метров. Обслуживание, настройка, диагностика расходомеров возможна с дисплея, полевого коммуникатора, персонального компьютера, планшета, мобильного телефона или контроллера.

Расходомеры имеют искрозащищенное и/или взрывозащищенное исполнение со специальными присоединениями.

Блок электроники имеет встроенный дополнительный вычислитель расхода, благодаря которому осуществляется вычисление и индикация массового расхода и скорректированного по температуре и давлению объемного расхода различных газов.

Расчет плотности осуществляется в соответствии с:

-    ГСССД МР 273-2018 - для многокомпонентного состава газа;

-    ГСССД №134-07 и ГСССД МР 242 - 2015 - для однокомпонентных газов и воздуха;

-    ГОСТ Р 8.769-2011 (ISO 12213-3) - для расчета массового расхода природного газа.

Расходомеры имеют исполнение, сертифицированное согласно требованиям стандартов IEC 61508 (ГОСТ Р МЭК 61508) и IEC 61511 (ГОСТ Р МЭК 61511) на применение в электрических, электронных, программируемых электронных системах, связанных с безопасностью и имеющих уровень полноты безопасности SIL2 в одноканальных архитектурах и SIL3 при однородном резервировании.

В расходомерах реализована технология Heartbeat™, позволяющая осуществлять имитационную поверку путем контроля исправности датчика и электронных элементов первичного преобразователя и дрейфа характеристик электронного преобразователя, влияющих на метрологические характеристики прибора. Имитационная поверка может быть выполнена без демонтажа расходомера с трубопровода и остановки технологического процесса. При применении модификации расходомера со встроенными датчиками температуры и давления требуется предусмотреть возможность для установки эталонных датчика давления и термометра для поверки каналов измерений встроенных датчиков давления и температуры.

Для обслуживания, настройки, диагностики и имитационной поверки расходомеров с персонального компьютера может использоваться веб-браузер или сервисные программы DeviceCare, FieldCare, PactWare, SIMATIC PDM, AMS Device Manager и прочие.

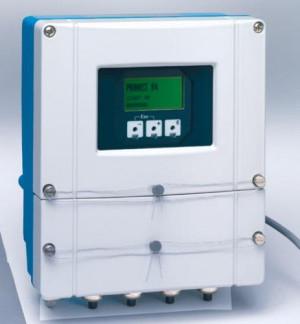

Внешний вид расходомеров приведен на рисунках 1 и 2.

Для применения расходомера в учетно-расчетных операциях конструктивно предусмотрено пломбирование корпуса электронного преобразователя. Схема установки пломб от несанкционированного доступа представлена на рисунке 3 .

Программное обеспечение

Программное обеспечение (ПО) расходомеров состоит из двух частей Firmware и Hardware. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware) в виде Hex-File. Доступ к цифровому идентификатору (контрольной сумме) невозможен.

Наименование ПО имеет структуру X.Y.Z, где:

Х - идентификационный номер Firmware;

Y - идентификационный номер текущей версии Software (от 00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами).

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики расходомера.

Наименование ПО отображается на дисплее преобразователя при его включении (как неактивное, не подлежащее изменению).

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Pros.Flow300

Pros.Flow500

Номер версии (идентификационный номер) ПО

не ниже 01.yy.zz

Цифровой идентификатор ПО

не отображается

ПО имеет уровень защиты "Высокий" от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диаметр условный, мм

от 25 до 300

Диапазон измерений расхода, м3/ч

от 0,5 до 9 426

Диапазон изменений скорости потока газа, м/с

от 0,3 до 40

Пределы допускаемой относительной погрешности измерений объема и объемного расхода, % 1

±0,5/ ±1 (при скорости потока от 3 до 40 м/с);

±1/±2 (при скорости потока от 0,3 до 3 м/с)

Пределы допускаемой относительной погрешности измерений объема и объемного расхода при имитационной поверке, % ^

±1/ ±1,5 (при скорости потока от 3 до 40 м/с);

±1,5/±2,5 (при скорости потока от 0,3 до 3 м/с)

Диапазон измерений температуры рабочей среды, °С

от -50 до +150

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±0,35±0,002-T2)

Диапазоны измерений давления рабочей среды в зависимости от исполнения, МПа: опция B

опция С

опция D

опция E

опция F

от 0,001 до 0,04 от 0,04 до 0,2 от 0,001 до 0,08 от 0,08 до 0,4 от 0,001до 0,2 от 0,2 до 1 от 0,001до 0,8 от 0,8 до 4 от 0,001до 2 от 2 до 10

Пределы допускаемой погрешности измерений давления (приведенной к верхнему пределу измерений нижнего диапазона, относительной для верхнего диапазона) для каждого исполнения, %

±0,5

^ Определяется опцией калибровки расходомера 2) T -температура рабочей среды

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение питания переменным током, В

-    напряжение питания постоянным током, В

-    частота питания переменным током, Гц

-    потребляемая мощность, Вт, не более

от 85 до 264 от 19 до 29 от 45 до 65 10

Наименование характеристики

Значение

Масса, кг, не более

300

Условия эксплуатации:

-    давление рабочей среды, МПа, не более

-    диапазон температуры рабочей среды, °С

-    диапазон температуры окружающего воздуха, °С

10

от -50 до +150 от -40 до +60 (опционально от -50 до +60)

Выходные сигналы:

-    аналоговый, мА

-    импульсный, Гц

-    частотный, Г ц

-    релейный, В

-    цифровые

от 4 до 20 от 0 до 10000 от 0 до 12500 30

HART, WirelessHART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP, PROFINET

Температура транспортировки и хранения, °С

от -40 до +80

Степень защиты от внешних воздействий по ГОСТ 14254-2015

IP66/67

Средний срок службы, лет

20

Маркировка взрывозащиты:

-    Prosonic Flow G300

-    Prosonic Flow G500

Опционально:

1Ex db e [ia] IIC T6...T1 Gb X,

Ex tb IIIC T** Db X;

1Ex db [ia] IIC T6...T1 Gb X,

Ex tb IIIC T** DbX;

2Ex nA IIC T5...T1 Gc X

1Ex ia IIC T6.T1 Gb X (датчик), Ex tb IIICT** Db X (датчик);

2Ex naA IIC T6...T1 Gc X (датчик);

2Ex nA [ia Ga] IIC T5.T4 Gc X (ЭП),

1Ex ia IIC T6.T1 Gb X, Ex tb IIIC T** Db Х (датчик);

2Ex nA IIC T5.T4 Gc X (ЭП), 2Ex nA IIC T6...T1 Gc X (датчик).

Знак утверждения типа

наносится на корпус расходомера методом наклейки и онной документации типографским способом.

на титульные листы эксплуатаци-

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Коли

чество

Примечание

Расходомер-счетчик ультразвуковой в составе:

-    первичный преобразователь,

-    электронный преобразователь,

-    кабель для подключения датчика и ЭП Prosonic Flow 500 (опция).

Prosonic Flow G300, Prosonic Flow G500

1 шт.

В соответствии с заказом

Принадлежности:

-    модем HART,

-    преобразователь сигнала HART,

-    модуль дисплея A309, A310,

-    блок выносного дисплея с удалением от ЭП на расстояние до 300 м,

-    защитный козырек.

FXA195- xx HMX50 XPD0031-DKX0001-хххх

71343504, 71343505

1 шт.

В соответствии с заказом

Руководство по эксплуатации

1 экз.

Для соответствующего исполнения расходомера

Техническое описание

1 экз.

Для соответствующего исполнения расходомера

Паспорт

-

1 экз.

Методика поверки

МП 208-055-2019

1 экз.

На партию

Сведения о методах измерений

приведены в техническом описании, раздел "Принцип действия и архитектура системы".

Нормативные документы

Приказ Росстандарта от 29.12.2018 г. №2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа.

Техническая документация фирмы.
