| Номер в госреестре | 81235-21 |
| Наименование СИ | Измерители температуры многоканальные прецизионные |
| Обозначение типа СИ | МИТ 8.30 |
| Изготовитель | Общество с ограниченной ответственностью "ИзТех" (ООО "ИзТех"), г. Москва, г. Зеленоград |
| Год регистрации | 2021 |
| Срок свидетельства | 10.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители температуры многоканальные прецизионные МИТ 8.30 предназначены для измерений температуры, электрического сопротивления постоянного тока, напряжения постоянного тока, силы постоянного тока.
Принцип действия измерителей температуры многоканальных прецизионных МИТ 8.30 (далее - МИТ 8.30) основан на измерении и аналого-цифровом преобразовании входных сигналов в значения измеряемых физических величин и отображении измерительной информации на экране дисплея.
МИТ 8.30 состоит из электронной платы, установленной внутри металлического корпуса. На задней стороне корпуса расположены входы измерительных каналов. На фронтальной стороне - сенсорный экран и кнопки управления.
В качестве первичных преобразователей температуры могут использоваться: термопреобразователи сопротивления (ТС) с номинальными статическими характеристиками преобразования (НСХ) по ГОСТ 6651-2009, эталонные ТС с индивидуальными статическими характеристиками (ИСХ), преобразователи термоэлектрические (ТП) с НСХ по ГОСТ Р 8.5852001, эталонные ТП с индивидуальными статическими характеристиками.
Для измерений температуры эталонными ТС прибор поддерживает работу с ИСХ, которые могут быть представлены в следующих форматах: МТШ-90, Каллендара-Ван Дюзена, в виде полинома 9-й степени и в виде таблицы.
Для измерений температуры эталонными ТП прибор поддерживает работу с ИСХ, которые могут быть представлены в следующих форматах: в виде полинома 9-й степени и в виде таблицы.
МИТ 8.30 выпускаются в четырех исполнениях, отличающихся друг от друга точностью измерений и количеством измерительных каналов. МИТ 8.30-1, МИТ 8.30А-1 имеют 8 измерительных каналов, МИТ 8.30-2 и МИТ 8.30А-2 - 16 измерительных каналов. К исполнениям МИТ 8.30-2, МИТ 8.30А-2 может быть подключен дополнительный коммутатор МИТ 8.30-К с 16 дополнительными каналами для увеличения суммарного количества измерительных каналов до 32.
МИТ 8.30 имеют два уровня точности: МИТ 8.30А-1 и МИТ 8.30А-2 - стандартная точность, МИТ 8.30-1 и МИТ 8.30-2 - повышенная точность.

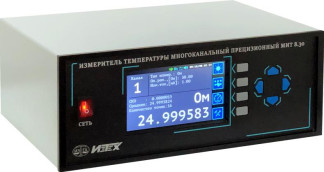

Общий вид МИТ 8.30 приведен на рисунке 1.
Знак утверждения типа наносится на этикетку, размещённую на задней панели МИТ 8.30 (рисунок 2).
Для предотвращения от несанкционированного проникновения внутрь прибора применяются одноразовые разрушающиеся наклейки-пломбы, приклеенные на нижнюю панель прибора. Схема пломбировки представлена на рисунке 3.
Программное обеспечение (ПО) состоит из встроенного ПО и автономного ПО. Встроенное ПО является метрологически значимым, устанавливается в МИТ 8.30 при его производстве и является неотъемлемой его частью. Встроенное ПО осуществляет функции сбора, передачи, обработки и представления измерительной информации.
Влияние встроенного ПО учтено при нормировании метрологических характеристик. Автономное ПО является метрологически незначимым, входит в комплект поставки МИТ 8.30 и устанавливается на персональный компьютер (ПК). Автономное ПО позволяет производить настройку МИТ 8.30, отображать в цифровом и графическом видах результаты измерений, сохранять результаты измерений и обрабатывать их.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
| Таблица 1 - Идентификационные данные программного обеспечения | ||
| Идентификационные данные (признаки) | Значение | |
| Тип ПО | встроенное | автономное |
| Идентификационное наименование ПО | МИТ_8.30 | mit8 30.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.03 | не ниже 1.0.56 |
| Цифровой идентификатор ПО | недоступен | недоступен |
Таблица 2 - Метрологические характеристики МИТ 8.30 в режиме измерений напряжения постоянного тока и силы постоянного тока
| Наименование характеристики | Значение | |
| Исполнения МИТ 8.30-1, МИТ 8.30-2 | Исполнения МИТ 8.30А-1, МИТ 8.30А-2 | |
| Диапазон измерений напряжения постоянного тока, мВ | от -1100 до +1100 | |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ: - в течение интервала между поверками - в течение 24 часов после калибровки * | ±(0,0005+3 • 10"5 • |U|) ±(0,0001+5 • 10'6|U|) | ±(0,001+5-10-5 • |U|) ±(0,0003+10^ |U|) |
| Диапазон измерений силы постоянного тока, мА | от -30 до +30 | |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА: - в течение интервала между поверками - в течение 24 часов после калибровки * | ±(0,0001+4-10-5-|I|) ±(0,00005+2-10-5- |I|) | ±(0,0002+6-10-5- |I|) ±(0,0001+4-10-5-jIj) |
| * - без учета погрешности калибровочных эталонов. Примечания: U - значение измеряемого напряжения постоянного тока; I - значение измеряемой силы постоянного тока. | ||
Таблица 3 - Метрологические характеристики МИТ 8.30 в режиме измерений электрического сопротивления____
| Опорный резистор, Ом | Измерительный ток на опорном резисторе, мА | Верхний предел диапазона измерений электрического сопротивления в зависимости от измерительного тока, Ом | Пределы допускаемой абсолютной погрешности измерений электрического сопротивления в течение интервала между поверками, Ом | Пределы допускаемой абсолютной погрешности измерений электрического сопротивления в течение 24 ч после калибровки, Ом * |
| Исполнения МИТ 8.30-1, МИТ 8.30-2 | ||||
| 3 | от 4,0 до 12,75 | от 12,5 до 3,9 | ±(0,000003+3 10'6R) | ±(0,000002+10-6 R) |
| 30 | от 0,4 до 1,65 | от 125 до 30 | ±(0,00001+3 10'6R) | ±(0,000005+10-6 R) |
| 30 | от 1,7 до 4 | от 294 до 125 | ||
| 300 | от 0,4 до 1,5 | от 1250 до 333 | ±(0,0001+3 10'6R) | ±(0,00005+10-6 R) |
| 3000 | от 0,05 до 0,15 | от 10000 до 3333 | ±(0,0005+5 10-6 R) | ±(0,0003+3 10-6 R) |
| Исполнения МИТ 8.30А-1, МИТ 8.30А-2 | ||||
| 3 | от 4,0 до 12,75 | от 12,5 до 3,9 | ±(0,000009+6- 10-6 R) | ±(0,000006+3 10-6 R) |
| 30 | 0,4 до 1,65 | от 125 до 30 | ±(0,00003+6- 10-6 R) | ±(0,000015+3 10-6 R) |
| Опорный резистор, Ом | Измерительный ток на опорном резисторе, мА | Верхний предел диапазона измерений электрического сопротивления в зависимости от измерительного тока, Ом | Пределы допускаемой абсолютной погрешности измерений электрического сопротивления в течение интервала между поверками, Ом | Пределы допускаемой абсолютной погрешности измерений электрического сопротивления в течение 24 ч после калибровки, Ом * |
| 30 | от 1,7 до 4 | от 294 до 125 | ||
| 300 | от 0,4 до 1,5 | от 1250 до 333 | ±(0,0003+6 10'6R) | ±(0,00015+3 10'6R) |
| 3000 | от 0,05 до 0,15 | от 10000 до 3333 | ±(0,0015+810'6R) | ±(0,0009+5 10'6R) |
| * - без учета погрешности калибровочных эталонов. Примечания: 1 Нижний предел измерений электрического сопротивления - 0,001 Ом 2 R - значение измеряемого сопротивления. | ||||
Таблица 4 - Метрологические характеристики МИТ 8.30 в режиме измерений температуры при подключении рабочих термопреобразователей сопротивления (ТС) без учета погрешности самого ТС
| НСХ ТС | Диапазон измерений температуры, °С | Пределы допускаемой абсолютной погрешности измерений температуры в течение интервала между поверками, °С | Пределы допускаемой абсолютной погрешности измерений температуры в течение 24 ч после калибровки, °С * |
| Исполнения МИТ 8.30-1, МИТ 8.30-2 | |||
| 10П, | от -200 до 0 | ±(0,0010+3,010'6t) | ±(0,0004+1,0- 10-6 t) |
| Pt10 | св. 0 до +850 | ±(0,0010+3,9 10'6t) | ±(0,0004+1,3 10-6 t) |
| 50П, | от -200 до 0 | ±(0,0013+3,010'6t) | ±(0,0005+1,0- 10-6 t) |
| Pt50 | св. 0 до +850 | ±(0,0013+3,9 10'6t) | ±(0,0005+1,3 10'6t) |
| 100П, | от -200 до 0 | ±(0,0010+3,010'6t) | ±(0,0004+1,0- 10-6 t) |
| Pt100 | св. 0 до +850 | ±(0,0010+3,9 10'6t) | ±(0,0004+1,3 10'6t) |
| 500П, | от -200 до 0 | ±(0,0015+5,0- 10-6t) | ±(0,0009+3,0- 10-6 t) |
| Pt500 | св. 0 до +850 | ±(0,0015+6,5 10'6t) | ±(0,0009+3,9 10'6t) |
| 1000П, | от -200 до 0 | ±(0,0014+5,0- 10-6t) | ±(0,0008+3,0 10'6t) |
| Pt1000 | св. 0 до +850 | ±(0,0014+6,5 10'6t) | ±(0,0008+3,9 10'6t) |
| 10М | от -180 до +200 | ±(0,0009+3,0- 10-6 t) | ±(0,0004+1,0 10'6t) |
| 50М | от -180 до +200 | ±(0,0012+3,0- 10-6t) | ±(0,0005+1,0 10'6t) |
| 100М | от -180 до +200 | ±(0,0009+3,0- 10-6 t) | ±(0,0004+1,0 10'6t) |
| 500М | от -180 до +200 | ±(0,0014+5,0- 10-6t) | ±(0,0009+3,0- 10-6 t) |
| 1000М | от -180 до +200 | ±(0,0013+5,0- 10-6t) | ±(0,0008+3,0 10'6t) |
| 10Н | от -60 до +180 | ±0,0009 | ±0,0003 |
| 50Н | от -60 до +180 | ±0,0010 | ±0,0004 |
| 100Н | от -60 до +180 | ±0,0009 | ±0,0003 |
| 500Н | от -60 до +180 | ±0,0015 | ±0,0009 |
| 1000Н | от -60 до +180 | ±0,0014 | ±0,0008 |
| Исполнения МИТ 8.30А-1, МИТ 8.30А-2 | |||
| 10П, | от -200 до 0 | ±(0,0023+6,0- 10-6 t) | ±(0,0012+3,010'6t) |
| Pt10 | от 0 до +850 | ±(0,0023+7,8 10-6 t) | ±(0,0012+3,910'6t) |
| 50П, | от -200 до 0 | ±(0,0031+6,0 10'6t) | ±(0,0015+3,0- 10-6t) |
| Pt50 | от 0 до +850 | ±(0,0031+7,8 10-6 t) | ±(0,0015+3,910'6t) |
| 100П, | от -200 до 0 | ±(0,0023+6,0- 10-6 t) | ±(0,0012+3,010'6t) |
| Pt100 | от 0 до +850 | ±(0,0023+7,8 10-6 t) | ±(0,0012+3,910'6t) |
| НСХ ТС | Диапазон измерений температуры, °С | Пределы допускаемой абсолютной погрешности измерений температуры в течение интервала между поверками, °С | Пределы допускаемой абсолютной погрешности измерений температуры в течение 24 ч после калибровки, °С * |
| 500П, | от -200 до 0 | ±(0,0029+8,0 10'6t) | ±(0,0017+5,0 10'6t) |
| Pt500 | от 0 до +850 | ±(0,0029+1,0- 10-5 t) | ±(0,0017+6,5 10-6t) |
| 1000П, | от -200 до 0 | ±(0,0025+8,0- 10-6 t) | ±(0,0015+5,0- 10-6t) |
| Pt1000 | от 0 до +850 | ±(0,0025+1,0- 10-5 t) | ±(0,0015+6,5 • 10-6t) |
| 10М | от -180 до +200 | ±(0,0021+6,0- 10-6 t) | ±(0,0011+3,010'6t) |
| 50М | от -180 до +200 | ±(0,0028+6,0 10'6t) | ±(0,0014+3,010'6t) |
| 100М | от -180 до +200 | ±(0,0021+6,0- 10-6 t) | ±(0,0011+3,010'6t) |
| 500М | от -180 до +200 | ±(0,0026+8,0 10-6 t) | ±(0,0016+5,0 10'6t) |
| 1000М | от -180 до +200 | ±(0,0022+8,0 10-6 t) | ±(0,0014+5,0- 10-6t) |
| 10Н | от -60 до +180 | ±0,0019 | ±0,0010 |
| 50Н | от -60 до +180 | ±0,0023 | ±0,0011 |
| 100Н | от -60 до +180 | ±0,0019 | ±0,0010 |
| 500Н | от -60 до +180 | ±0,0025 | ±0,0014 |
| 1000Н | от -60 до +180 | ±0,0023 | ±0,0015 |
| * - без учета погрешности калибровочных эталонов. Примечание: t - значение измеряемой температуры. | |||
Таблица 5 - Метрологические характеристики МИТ 8.30 в режиме измерений температуры при подключении эталонных термопреобразователей сопротивления (ТС) без учета погрешности С
самого
| Номинальное сопро-тивле-ние ТС, Ом | Диапазон измерений температуры, °С | Опорный резистор, Ом | Измерительный ток, мА | Пределы допускаемой абсолютной погрешности измерений температуры в течение интервала между поверками, °С | Пределы допускаемой абсолютной погрешности измерений температуры в течение 24 ч после калибровки, °С * |
| Исполнения МИТ 8.30-1, МИТ 8.30-2 | |||||
| 0,6 | от -200 до +0,01 св. +0,01 до +1085 | 3 | 10,0 | ±(0,0021+3,0- 10-6 t) ±(0,0021+3,6- 10-6 t) | ±(0,0011+1,010'6t) ±(0,0011+1,2- 10-6t) |
| 1 | от -200 до 0,01 св. +0,01 до +1085 | 3 | 10,0 | ±(0,0015+3,010'6t) ±(0,0015+3,610'6t) | ±(0,0008+1,0 10'6t) ±(0,0008+1,2- 10-6 t) |
| 10 | от -200 до +0,01 св. +0,01 до +962 | 30 | 1,0 | ±(0,0010+3,010'6t) ±(0,0010+3,610'6t) | ±(0,0004+1,0 10'6t) ±(0,0004+1,2 10'6t) |
| 25 | от -200 до +0,01 св. +0,01 до +962 | 30 | 1,0 | ±(0,0009+3,0- 10-6 t) ±(0,0009+3,6- 10-6 t) | ±(0,0003+1,0 10'6t) ±(0,0003+1,2 10'6t) |
| 25 | от -200 до +0,01 св. +0,01 до +962 | 300 | 1,0 | ±(0,0018+3,010-6t) ±(0,0018+3,610-6t) | ±(0,0008+1,0 10'6t) ±(0,0008+1,2 10'6t) |
| 50 | от -200 до +0,01 св. +0,01 до +962 | 300 | 1,0 | ±(0,0013+3,010'6t) ±(0,0013+3,610'6t) | ±(0,0005+1,0 10'6t) ±(0,0005+1,2 10'6t) |
| 100 | от -200 до +0,01 св. +0,01 до +962 | 300 | 1,0 | ±(0,0010+3,010'6t) ±(0,0010+3,610'6t) | ±(0,0004+1,0- 10-6 t) ±(0,0004+1,2 10'6t) |
| И | сполнения МИТ 8.30А-1, МИТ 8.30А-2 | ||||
| 0,6 | от -200 до +0,01 св. +0,01 до +1085 | 3 | 10,0 | ±(0,0054+6,0 10'6t) ±(0,0054+7,2 10'6t) | ±(0,0033+3,0 10'6t) ±(0,0033+3,6 10'6t) |
| Номинальное сопро-тивле-ние ТС, Ом | Диапазон измерений температуры, °С | Опорный резистор, Ом | Измерительный ток, мА | Пределы допускаемой абсолютной погрешности измерений температуры в течение интервала между поверками, °С | Пределы допускаемой абсолютной погрешности измерений температуры в течение 24 ч после калибровки, °С * |
| 1 | от -200 до +0,01 св. +0,01 до +1085 | 3 | 10,0 | ±(0,0038+6,0 10'6t) ±(0,0038+7,2 10'6t) | ±(0,0023+3,0- 10-6 t) ±(0,0023+3,6- 10-6 t) |
| 10 | от -200 до +0,01 св. +0,01 до +962 | 30 | 1,0 | ±(0,0023+6,0 10'6t) ±(0,0023+7,2 10'6t) | ±(0,0012+3,0- 10-6t) ±(0,0012+3,6- 10-6t) |
| 25 | от -200 до +0,01 св. +0,01 до +962 | 30 | 1,0 | ±(0,0018+6,0 10'6t) ±(0,0018+7,2 10'6t) | ±(0,0009+3,0 10'6t) ±(0,0009+3,6 10'6t) |
| 25 | от -200 до +0,01 св. +0,01 до +962 | 300 | 1,0 | ±(0,0046+6,0 10'6t) ±(0,0046+7,2 10'6t) | ±(0,0023+3,0 10'6t) ±(0,0023+3,6 10'6t) |
| 50 | от -200 до +0,01 св. +0,01 до+962 | 300 | 1,0 | ±(0,0031+6,0 10'6t) ±(0,0031+7,2- 10-6 t) | ±(0,0015+3,010'6t) ±(0,0015+3,610'6t) |
| 100 | от -200 до +0,01 св. +0,01 до +962 | 300 | 1,0 | ±(0,0023+6,0- 10-6 t) ±(0,0023+7,2- 10-6 t) | ±(0,0012+3,010'6t) ±(0,0012+3,610'6t) |
| * - без учета погрешности калибровочных эталонов. Примечание - t - значение измеряемой температуры; | |||||
Таблица 6 - Метрологические характеристики МИТ 8.30 в режиме измерений температуры при подключении преобразователей термоэлектрических (ТП) без учета погрешности самого ТП
| НСХ ТП | Диапазон измерений температуры, °С | Пределы допускаемой абсолютной погрешности измерений температуры в течение интервала между поверками, °С | Пределы допускаемой абсолютной погрешности измерений температуры в течение 24 ч после калибровки, °С * |
| Исполнения МИТ 8.30-1, МИТ 8.30-2 | |||
| E | от -200 до +1000 | ±0,05 | ±0,01 |
| J | от -210 до +1200 | ||
| T | от -200 до +400 | ±0,05 | ±0,01 |
| K | от -200 до +1372 | ||
| N | от -200 до +1300 | ||
| L | от -200 до +800 | ||
| M | от -200 до +100 | ||
| R, S, B, A-1, A-2, A-3 | По ГОСТ Р 8.585-2001 | ±0,1 | ±0,02 |
| Исполнения МИТ 8.30А-1, МИТ 8.30А-2 | |||
| E | от -200 до +1000 | ±0,1 | ±0,02 |
| J | от -210 до +1200 | ||
| T | от -200 до +400 | ||
| K | от -200 до +1372 | ||
| N | от -200 до +1300 | ||
| L | от -200 до +800 | ||
| M | от -200 до +100 | ||
| R, S, B, A-1, A-2, A-3 | По ГОСТ Р 8.585-2001 | ±0,2 | ±0,04 |
| * - без учета погрешности калибровочных эталонов. | |||
| Наименование характеристики | Значение |
| Количество каналов измерений | 8, 16, (32*) |
| Время измерений, с | 1,5; 3,0; 5,0; 10 |
| Токи питания ТС, мА | от 0,05 до 12,75 с шагом 0,05 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 265x110x200 |
| Масса, кг, не более: | |
| - МИТ 8.30-1, МИТ 8.30А-1 | 3 |
| - МИТ 8.30-2, МИТ 8.30А-2 | 4 |
| - МИТ 8.30-К | 2 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +30 |
| - относительная влажность, % | от 10 до 80 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 ± 20 |
| - частота переменного тока, Г ц | 50 ± 1 |
| Условия хранения: | |
| - температура окружающей среды, °С | от +5 до +40 |
| - относительная влажность, %, не более | 80 |
| Время наработки на метрологический отказ, ч | 7000 |
| Средний срок службы, лет, не менее | 5 |
| Примечание: * - при использовании коммутатора МИТ 8.30-К | |
Знак утверждения типа
наносится типографским способом на руководство по эксплуатации и на этикетку, расположенную на задней панели МИТ 8.30 (рисунок 2).
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель температуры многоканальный прецизионный МИТ 8.30 | Исполнение в соответствии с заказом | 1 шт. |
| Кабель сетевой | - | 1 шт. |
| Кабель интерфейса RS-232C | - | 1 шт. |
| Кабель интерфейса USB | - | 1 шт. |
| Разъем для подключения первичных преобразователей | 8 (16) шт. | |
| Коммутатор | МИТ 8.30-К | По заказу |
| Руководство по эксплуатации | РЭ 4211-183-56835627-2019 | 1 экз. |
приведены в разделе 4 «Порядок работы» руководства по эксплуатации РЭ 4211-183-5683562719.
Приказ Росстандарта от 30 декабря 2019 г. № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 1 октября 2018 г. № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110'16 -100 А
Приказ Росстандарта от 30 декабря 2019 г. № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ТУ 4211-183-56835627-2019 Измерители температуры многоканальные прецизионные МИТ 8.30. Технические условия
