| Номер в госреестре | 81238-21 |
| Наименование СИ | Диспенсеры |
| Обозначение типа СИ | Dispensette BRAND |
| Изготовитель | "BRAND GMBH + CO KG", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 10.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Диспенсеры Dispensette BRAND (далее - диспенсеры) предназначены для дозирования жидкостей, кинематическая вязкость которых не превышает 500 мм2/с.
Принцип действия диспенсера основан на безвоздушном (прямом) вытеснении при создании в рабочем цилиндре попеременно вакуума или избыточного давления, в результате чего в рабочий цилиндр набирается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении поршня, расположенного в герметично уплотненном цилиндре. При движении поршня вверх происходит забор жидкости из резервуара, при движении вниз выполняется дозирование жидкости заданного объема.
Диспенсеры являются поршневыми мерами вместимости и представляют собой механические устройства с фиксированным и переменным объемом дозирования для отбора и дозирования жидкости с высокой точностью.
Диспенсеры Dispensette BRAND механические выпускаются следующих семействах: Dispensette S Analog, Dispensette S Digital, Dispensette S Organic Analog, Dispensette S Organic Digital, Dispensette S Trace Analysis, Dispensette S Fixed (в обозначении допускается Fix), Dispensette S Organic Fixed (в обозначении допускается Fix), отличающихся диапазонами дозирования, способом отображения информации об объеме дозирования, вариантами исполнения корпуса, наличием перепускного клапана.
Диспенсеры снабжены комплектом адаптеров, позволяющим использовать бутыли с разным диаметром горловины, и телескопической аспирационной трубкой, позволяющей регулировать глубину погружения.
Диспенсеры Dispensette S Digital, Dispensette S Organic Digital имеют регулировочный барабан для установки объема дозирования.
Диспенсеры Dispensette S Analog, Dispensette S Organic Analog, Dispensette S Trace Analysis имеют ползунок для установки объема дозирования.
Диспенсеры Dispensette S Fixed, Dispensette S Organic Fixed имеют фиксированный объем дозирования.
Диспенсеры Dispensette S Organic Analog, Dispensette S Organic Digital, Dispensette S Organic Fixed предназначены для дозирования органических растворителей, включая фтор-хлор- содержащие, перекисей.
Диспенсеры Dispensette S Trace Analysis выпускаются в исполнении с клапанными пружинами из платиноиридиевого и танталового сплавов для дозирования реагентов высокой степени очистки.

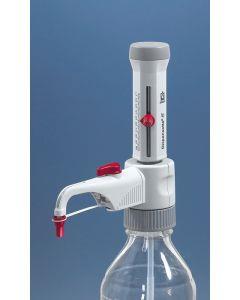

Общий вид диспенсеров и пример маркировки приведены на рисунках 1-8.
Пломбирование диспенсеров не предусмотрено.
1
Заводской номер
отсутствует.
Таблица 1 - Метрологические характеристики
| Диапазон объемов дозирования, мл | Дискретность установки объема, мл | Значения объемов дозирования при поверке, мл | Пределы допускаемой относительной систематической погрешности, % | Предел допускаемого относительного среднего квадратического отклонения случайной погрешности, % |
| Диспенсеры Dispensette S Digital | ||||
| от 0,1 до 1 | 0,005 | 0,1 | ±6,0 | 2,0 |
| 1 | ±0,6 | 0,2 | ||
| от 0,2 до 2 | 0,01 | 0,2 | ±5,0 | 1,0 |
| 2 | ±0,5 | 0,1 | ||
| от 0,5 до 5 | 0,02 | 0,5 | ±5,0 | 1,0 |
| 5 | ±0,5 | 0,1 | ||
| от 1 до 10 | 0,05 | 1 | ±5,0 | 1,0 |
| 10 | ±0,5 | 0,1 | ||
| от 2,5 до 25 | 0,1 | 2,5 | 5,0 | 1,0 |
| 25 | ±0,5 | 0,1 | ||
| от 5 до 50 | 0,2 | 5 | ±5,0 | 1,0 |
| 50 | ±0,5 | 0,1 | ||
| Диапазон объемов дозирования, мл | Дискретность установки объема, мл | Значения объемов дозирования при поверке, мл | Пределы допускаемой относительной систематической погрешности, % | Предел допускаемого относительного среднего квадратического отклонения случайной погрешности, % |
| Диспенсеры Dispensette S Analog | ||||
| от 0,1 до 1 | 0,02 | 0,1 | ±6,0 | 2,0 |
| 1 | ±0,6 | 0,2 | ||
| от 0,2 до 2 | 0,05 | 0,2 | ±5,0 | 1,0 |
| 2 | ±0,5 | 0,1 | ||
| от 0,5 до 5 | 0,1 | 0,5 | ±5,0 | 1,0 |
| 5 | ±0,5 | 0,1 | ||
| от 1 до 10 | 0,2 | 1 | ±5,0 | 1,0 |
| 10 | ±0,5 | 0,1 | ||
| от 2,5 до 25 | 0,5 | 2,5 | 5,0 | 1,0 |
| 25 | ±0,5 | 0,1 | ||
| от 5 до 50 | 1,0 | 5 | ±5,0 | 1,0 |
| 50 | ±0,5 | 0,1 | ||
| от 10 до100 | 1,0 | 10 | ±5,0 | 1,0 |
| 100 | ±0,5 | 0,1 | ||
| Диспенсеры Dispensette S Fixed | ||||
| 1 | - | 1 | ±0,6 | 0,2 |
| 2 | - | 2 | ±0,5 | 0,1 |
| 5 | - | 5 | ±0,5 | 0,1 |
| 10 | - | 10 | ±0,5 | 0,1 |
| Диспенсеры Dispensette S Organic Digital | ||||
| от 0,5 до 5 | 0,02 | 0,5 | ±5,0 | 1,0 |
| 5 | ±0,5 | 0,1 | ||
| от 1 до 10 | 0,05 | 1 | ±5,0 | 1,0 |
| 10 | ±0,5 | 0,1 | ||
| от 2,5 до 25 | 0,1 | 2,5 | 5,0 | 1,0 |
| 25 | ±0,5 | 0,1 | ||
| от 5 до 50 | 0,2 | 5 | ±5,0 | 1,0 |
| 50 | ±0,5 | 0,1 | ||
| Диспенсеры Dispensette S Organic Analog | ||||
| от 0,5 до 5 | 0,1 | 0,5 | ±5,0 | 1,0 |
| 5 | ±0,5 | 0,1 | ||
| от 1 до 10 | 0,2 | 1 | ±5,0 | 1,0 |
| 10 | ±0,5 | 0,1 | ||
| от 2,5 до 25 | 0,5 | 2,5 | 5,0 | 1,0 |
| 25 | ±0,5 | 0,1 | ||
| от 5 до 50 | 1,0 | 5 | ±5,0 | 1,0 |
| 50 | ±0,5 | 0,1 | ||
| от 10 до100 | 1,0 | 10 | ±5,0 | 1,0 |
| 100 | ±0,5 | 0,1 | ||
| Продолжение таблицы 1 - Мет | рологические характеристики | |||
| Диапазон объемов дозирования, мл | Дискретность установки объема, мл | Значения объемов дозирования при поверке, мл | Пределы допускаемой относительной систематической погрешности, % | Предел допускаемого относительного среднего квадратического отклонения случайной погрешности, % |
| Диспенсеры Dispensette S Organic Fixed | ||||
| 5 | - | 5 | ±0,5 | 0,1 |
| 10 | - | 10 | ±0,5 | 0,1 |
| Диспенсеры Dispensette S Trace Analysis | ||||
| 1 | ±5,0 | 1,0 | ||
| от 1 до 10 | 0,2 | 5 | ±1,0 | 0,2 |
| 10 | ±0,5 | 0,1 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры диспенсеров без упаковки, высота, мм, не более | от 193 до 268 |
| Масса диспенсеров без упаковки (наконечник не включен), г, не более | от 220 до 520 |
| Условия эксплуатации: - предельные значения температуры (Tmin, Tmax), °С - диапазон относительной влажности воздуха, % - атмосферное давление, кПа | +15, +40 от 20 до 90 от 80 до 106,7 |
| Средний срок службы, лет: - для Dispensette S Trace Analysis; - для остальных семейств | 10 20 |
наносится на диспенсер (упаковку с диспенсером) методом термопечати или наклейки, на титульный лист Руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность диспенсеров Dispensette BRAND
| Наименование | Обозначение | Количество |
| Диспенсер | в соответствии с заказом | 1 шт. |
| Выпускная трубка или выпускная трубка в комплекте с рециркуляционным клапаном | - | 1 шт. |
| Телескопическая трубка для всасывания жидкости | - | 1 шт. |
| Рециркуляционная трубка (только для дозатора, оснащенного рециркуляционным клапаном) | 1 шт. | |
| Адаптер для бутыли для диспенсеров номинальным объемом 0,5 мл, 25 мл, 50 мл, 100 мл | 3 шт. |
| Продолжение таблицы 3 - Комплектность диспенсеров Dispensette BRA | ND | |
| Наименование | Обозначение | Количество |
| Адаптер для бутыли для диспенсеров номинальным объемом 1 мл, 2 мл, 5 мл, 10 мл | - | 5 шт. |
| Монтажный инструмент | - | 1 шт. |
| Руководство по эксплуатации (РЭ) | - | 1 экз. |
| Методика поверки | МП 2301-0186-2020 | 1 экз. |
приведены в разделе «Дозирование» Руководства по эксплуатации.
Приказ Росстандарта от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Техническая документация «BRAND GMBH + CO KG», Германия
