| Номер в госреестре | 81244-21 |
| Наименование СИ | Контроллеры |
| Обозначение типа СИ | RGK |
| Изготовитель | "Lovato Electric S.p.A.", Италия, Адрес: 24020 Gorle (Bergamo) Via Don E. Mazza, 12, Italy |
| Год регистрации | 2021 |
| Срок свидетельства | 15.03.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры RGK (далее по тексту - контроллеры) предназначены для измерений напряжения и силы переменного тока, частоты в однофазных и трехфазных цепях переменного тока, напряжения и силы постоянного тока, электрического сопротивления постоянному току, а также сигналов от термопар и термопреобразователей сопротивления.
Принцип действия контроллеров основан на измерении входных аналоговых сигналов с помощью аналого-цифрового преобразователя и последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра с отображением результатов на жидкокристаллическом дисплее (далее - ЖК дисплей).
Контроллеры состоят из входных первичных преобразователей, аналого-цифровых преобразователей, микропроцессора и дисплея. На передней панели приборов расположены: ЖК дисплей и кнопки управления прибором.
На задних панелях находятся: разъемы для питания прибора, подключения измерительных цепей. Диапазон измеряемых величин может быть расширен при подключении к входным цепям приборов измерительных (трансформаторов тока и напряжения).
Контроллеры выпускаются в следующих модификациях: RGK 400SA, RGK 420SA, RGK 600, RGK 601, RGK 800, RGK 900, RGK 900SA, RGK 900MC. Модификации контроллеров отличаются друг от друга техническими и метрологическими характеристиками, а также количеством и типом подключаемых модулей расширения. Контроллеры могут использоваться совместно с модулями расширения EXP10 00, EXP10 01, EXP10 02, EXP10 03, EXP10 04, EXP10 05, EXP10 08, EXP10 10, EXP10 11, EXP10 12, EXP10 13, EXP10 15, EXP10 40, EXP10 41, EXP10 42T, EXP10 43T Функциональное назначение модулей расширения представлены в таблице 1. Общий вид контроллеров представлен на рисунках 1 - 3. Опломбирование не предусмотрено.
Таблица 1 - Функциональные назначения модулей расширения
| Тип модуля | Функциональное назначение |
| 1 | 2 |
| EXP10 00 | 4 цифровых входа |
| EXP10 01 | 4 статически входа |
| EXP10 02 | 2 цифровых входа и 2 статических выхода |
| EXP10 03 | 2 релейных выхода |
| EXP10 04 | 2 аналоговых входа 0(4)-20 мА или Pt100 или 0-10 В, или ±5 В |
| EXP10 05 | 2 аналоговых выхода 0(4)-20 мА или Pt100 или 0-10 В, или ±5 В |
| EXP10 08 | 2 цифровых входа и 2 релейных выхода |
| EXP10 10 | Интерфейс USB |
| EXP10 11 | Интерфейс RS232 |
| EXP10 12 | Интерфейс RS485 |
| EXP10 13 | Интерфейс ETHERNET |
| EXP10 15 | Модем GPRS/GSM |
| EXP10 40 | 2 цифровых/резистивных входа и 2 релейных выхода |
| EXP10 41 | 2 входа для термопар и 2 статических выхода |
| EXP10 42T | 6 цифровых входов |
| EXP10 43T | 4 цифровых входа и 2 статических выхода |
а) б)

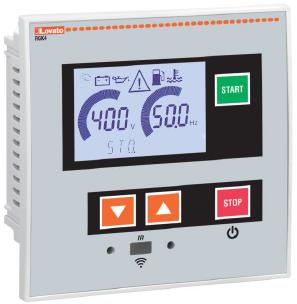

Рисунок 1 - Общий вид контроллеров модификации а) RGK 400SA, б) RGK 420SA А - Место нанесения знака утверждения типа
а) б)
Рисунок 3 - Общий вид контроллеров модификации а) RGK 800, б) RGK 900,
RGK 900SA, RGK 900MC А - Место нанесения знака утверждения типа
Контроллеры имеют встроенное программное обеспечение (далее по тексту - ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс. Нормирование метрологических характеристик контроллеров проведено с учетом влияния ПО.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| Модификация | ||||
| RGK 400SA, RGK 420SA | RGK 600, RGK 601 | RGK 800 | RGK 900, RGK 900SA, RGK 900MC | |
| Идентификационное наименование ПО | WM2A0215 | WM1A1012 | WM2B1110 | WM2C11103) WM3C11104) |
| Номер версии (идентификационный номер) ПО | не ниже 04 | не ниже 11 | не ниже 18 | не ниже 05 |
| Цифровой идентификатор ПО | 0033398218 | 00278159901) 00264342842) | 0044211691 | 011403 40123) 01182672014) |
| Алгоритм вычисления цифрового идентификатора | sum32 | sum32 | sum32 | sum32 |
| 1) - Для модификации RGK 600 2) - Для модификации RGK 601 3) - Для модификаций RGK 900/900SA 4) - Для модификации RGK 900МС | ||||
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Модификация | Диапазоны измерений | Пределы допускаемой основной абсолютной погрешности измерений |
| 1 | 2 | 3 | 4 |
| Диапазоны измерений действующего значения фазного напряжения переменного тока, Щ, В | RGK 400SA, RGK 420SA | от 100 до 480 | ±(0,015-и<ф+1 е.м.р.) |
| RGK 600, RGK 601 | от 100 до 480 | ±(0,003 иф+1 е.м.р.) | |
| RGK 800 | от 30 до 600 | ±(0,006-и<ф+1 е.м.р.) | |
| RGK 900, RGK 900SA, RGK 900MC | от 30 до 600 | ±(0,002 ^ф+1 е.м.р.) | |
| Диапазоны измерений действующего значения междуфазного напряжения переменного тока, ^^, В | RGK 400SA, RGK 420SA | от 50 до 576 | ±(0,015^мф+1 е.м.р.) |
| RGK 600, RGK 601 | от 50 до 576 | ±(0,003 имф+1 е.м.р.) | |
| RGK 800 | от 50 до 720 | ±(0,005 имф+1 е.м.р.) | |
| RGK 900, RGK 900SA, RGK 900MC | от 50 до 720 | ±(0,002 ^мф+1 е.м.р.) | |
| Диапазоны измерений действующего значения силы переменного тока, I, А | RGK 400SA, RGK 420SA | от ° 1 • 1^ном до 1,2Тном | ±(0,01 I+1 е.м.р.) |
| RGK 600, RGK 601 | ±(0,006 I+1 е.м.р.) | ||
| RGK 800 | ±(0,003 I+1 е.м.р.) | ||
| RGK 900, RGK 900SA, RGK 900MC | ±(0,005 I+1 е.м.р.) | ||
| Диапазоны измерений частоты, f, Гц | RGK 400SA, RGK 420SA | от 45 до 65 | ±(0,002 f+1 е.м.р.) |
| RGK 600, RGK 601 | от 45 до 65 | ±(0,0025 f+1 е.м.р.) | |
| RGK 800 | от 45 до 65 от 380 до 420 | ±(0,002 f+1 е.м.р.) | |
| RGK 900, RGK 900SA, RGK 900MC | от 45 до 65 | ±(0,002 f+1 е.м.р.) | |
| Диапазоны измерений силы постоянного тока, L, мА* | RGK 400SA, RGK 420SA | от 0(4) до 20 | ±(0,0025Тп+1 е.м.р.) |
| RGK 600, RGK 601 | |||
| RGK 800 | |||
| RGK 900, RGK 900SA, RGK 900MC | |||
| Диапазоны измерений напряжения постоянного тока, Ui, В* | RGK 400SA, RGK 420SA | от 0 до 10 от -5 до +5 | ±(0,0025 ^п+1 е.м.р.) |
| RGK 600, RGK 601 | |||
| RGK 800 | |||
| RGK 900, RGK 900SA, RGK 900MC |
| 1 | 2 | 3 | 4 |
| Диапазоны | RGK 400SA, RGK 420SA | ||
| измерений | RGK 600, RGK 601 | ||
| электрического | RGK 800 | от 0 до 1350 | ±(0,0025 R+1 е.м.р.) |
| сопротивления постоянному току, R, Ом | RGK 900, RGK 900SA, RGK 900MC | ||
| Примечания:!) Пределы допускаемой дополнительной абсолютной погрешности измерения, | |||
| вызванной изменением температуры на окружающей среды на 1 °C значения. 2) !ном - 1 или 5 А 3) е.м.р. - единица младшего разряда * - с помощью модулей расширения EXP | - ±0,05 % от измеряемого | ||
Таблица 4 - Метрологические характеристики при измерении температуры при помощи термопреобразователей сопротивления по ГОСТ 6651-2009 (с модулями расширения EXP10 04, EXP10 05, EXP10 40)_
| Тип термопреобразователя сопротивления | Диапазон измерений температуры,°С | Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений, % |
| Pt100 а = 0,00385 °С-1 | от -50 до +250 | ±0,3 |
Таблица 5 - Метрологические характеристики при измерении температуры при помощи термопар по ГОСТ Р 8.585-2001 (с модулем расширения EXP10 41)_
| Тип термопары | Диапазоны контролируемого параметра (температуры), °С | Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений, % |
| К | от -200 до +1200 | ±0,4 |
| J | от -40 до +750 | ±0,3 |
| E | от -200 до +900 | ±0,3 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания: -Напряжение постоянного тока, В | от 7,5 до 33 |
| Мощность, потребляемая по цепи питания постоянного тока, ВА, не более: - Для модификаций RGK 400SA, RGK 420SA | 2,0 |
| - Для модификаций RGK 600, RGK 601 | 1,1 |
| - Для модификаций RGK 800 | 4,8 |
| - Для модификаций RGK 900, RGK 900SA, RGK 900MC | 4,8 |
| 1 | 2 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более: -для модификаций RGK 400SA, RGK 420SA | 112x112x110 |
| - для модификаций RGK 600, RGK 601 | 144x144x54 |
| - для модификаций RGK 800 | 240x180x68 |
| - для модификаций RGK 900, RGK 900SA, RGK 900MC | 240x180x68 |
| Масса, г, не более: - для модификаций RGK 400SA, RGK 420SA | 400 |
| - для модификаций RGK 600, RGK 601 | 580 |
| - для модификаций RGK 800 | 980 |
| - для модификаций RGK 900, RGK 900SA, RGK 900MC | 960 |
| Нормальные условия измерений: - температура окружающей среды, °С | 20±5 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 86,7 до 106,7 |
| Pабочие условия измерений: - температура окружающей среды, °С | от -30 до +70 |
| Средний срок службы, лет, не менее | 20 |
| Средняя наработка на отказ, ч: - для модификаций RGK 400SA, RGK 420SA | 391442 |
| - для модификаций RGK 600, RGK 601 | 176593 |
| - для модификаций RGK 800 | 486787 |
| - для модификаций RGK 900, RGK 900SA, RGK 900MC | 256421 |
Таблица 7 - Габаритные размеры модулей расширения
| Тип модуля | Масса, г | Длина, мм | Ширина, мм | Высота, мм |
| EXP10 00 | 60 | 38,2 | 22 | 64,5 |
| EXP10 01 | 54 | 38,2 | 22 | 64,5 |
| EXP10 02 | 58 | 38,2 | 22 | 64,5 |
| EXP10 03 | 50 | 38,2 | 22 | 64,5 |
| EXP10 04 | 56 | 38,2 | 22 | 64,5 |
| EXP10 05 | 64 | 38,2 | 22 | 64,5 |
| EXP10 08 | 80 | 38,2 | 22 | 64,5 |
| EXP10 10 | 60 | 38,2 | 22 | 64,5 |
| EXP10 11 | 40 | 38,2 | 22 | 64,5 |
| EXP10 12 | 50 | 38,2 | 22 | 64,5 |
| EXP10 13 | 60 | 38,2 | 22 | 64,5 |
| EXP10 15 | 80 | 46,5 | 22 | 64,5 |
| EXP10 30 | 50 | 38,2 | 22 | 64,5 |
| EXP10 40 | 50 | 38,2 | 22 | 64,5 |
| EXP10 41 | 50 | 38,2 | 22 | 64,5 |
| EXP10 42T | 50 | 38,2 | 22 | 64,5 |
| EXP10 43T | 50 | 38,2 | 22 | 64,5 |
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель контроллеров методом офсетной печати или наклейки в соответствии со схемой, представленной на рисунках 1 -3.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер RGK * | RGK 400SA, RGK 420SA, RGK 600, RGK 601, RGK 800, RGK 900, RGK 900SA, RGK 900MC | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-139/11-2019 | 1 экз. |
| *- обозначение может изменяться в зависимости от модификации | ||
приведены в эксплуатационном документе.
Техническая документация фирмы “LOVATO ELECTRIC S.P.A”, Италия
