| Номер в госреестре | 81245-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-110-57 У1 |
| Изготовитель | Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), Украина, г. Запорожье, (изготовлены в 1981 г.) |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-110-57 У1 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения состоят из стержневого магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в фарфоровой покрышке, наполненной трансформаторным маслом, закрытой маслорасширителем и установленной на основание.

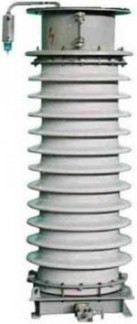

Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Заводской номер | 7673, 7720, 7750 |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 |
| Класс точности основной вторичной обмотки от ГОСТ 1983-2015 | 0,5 |
| Номинальная мощность основной вторичной обмотки, В • А | 400 |
| Номинальная частота, Гц | 50 |
Таблица 2 -Основные технические характеристики
| Наименование характеристики | Значение |
| Заводской номер | 7673, 7720, 7750 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) | У1 (от -45 до +40) |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НКФ-110-57 У1 | 3 шт. |
| Паспорт | — | 3 экз. |
приведены в разделах 4 и 6 паспорта.
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ-110-57 У1
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Росстандарта от 30.12.2019 г. № 3453
