| Номер в госреестре | 81254-21 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | ЕП-20 |
| Изготовитель | Закрытое акционерное общество "Металлист" (ЗАО "Металлист"), Московская обл., г. Электросталь |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические ЕП-20 предназначены для измерения объема, слива светлых и темных нефтепродуктов, нефти, масел, конденсата, в том числе в смеси с водой, из технологических сетей (трубопроводов) и аппаратов на предприятиях нефтеперерабатывающей, нефтехимической, нефтяной и газовой отраслей промышленности.
Резервуары представляют собой горизонтальный стальной сосуд цилиндрической формы с усеченными коническими днищами, расположение резервуара подземное.
Принцип действия резервуаров горизонтальных стальных цилиндрических ЕП-20 основан на измерении объема светлых и темных нефтепродуктов, нефти, масел, конденсата, в том числе в смеси с водой в зависимости от уровня их наполнения.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в верхней части резервуаров.
Заводские номера наносятся типографским способом в паспорт резервуара.

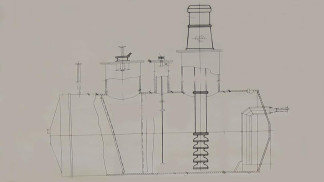

Резервуары горизонтальные стальные цилиндрические ЕП-20 с заводскими номерами 40, 41. Общий вид эскиза резервуаров горизонтальных стальных цилиндрических ЕП-20 представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено._
/
\
Рисунок 1 - Общий вид эскиза резервуара горизонтального стального цилиндрического
ЕП-20
Пломбирование резервуаров горизонтальных стальных цилиндрических ЕП-20 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| ЕП-20 | |
| Номинальная вместимость, м3 | 20 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| ЕП-20 | |
| Условия эксплуатации: - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический ЕП-20 | ЕП-20 | 1 шт. |
| Паспорт | - | 1 шт. |
| Градуировочная таблица | - | 1 шт. |
приведены в пункте 7.5 паспорта.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим ЕП-20
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
